多关节气动夹取搬运执行机构

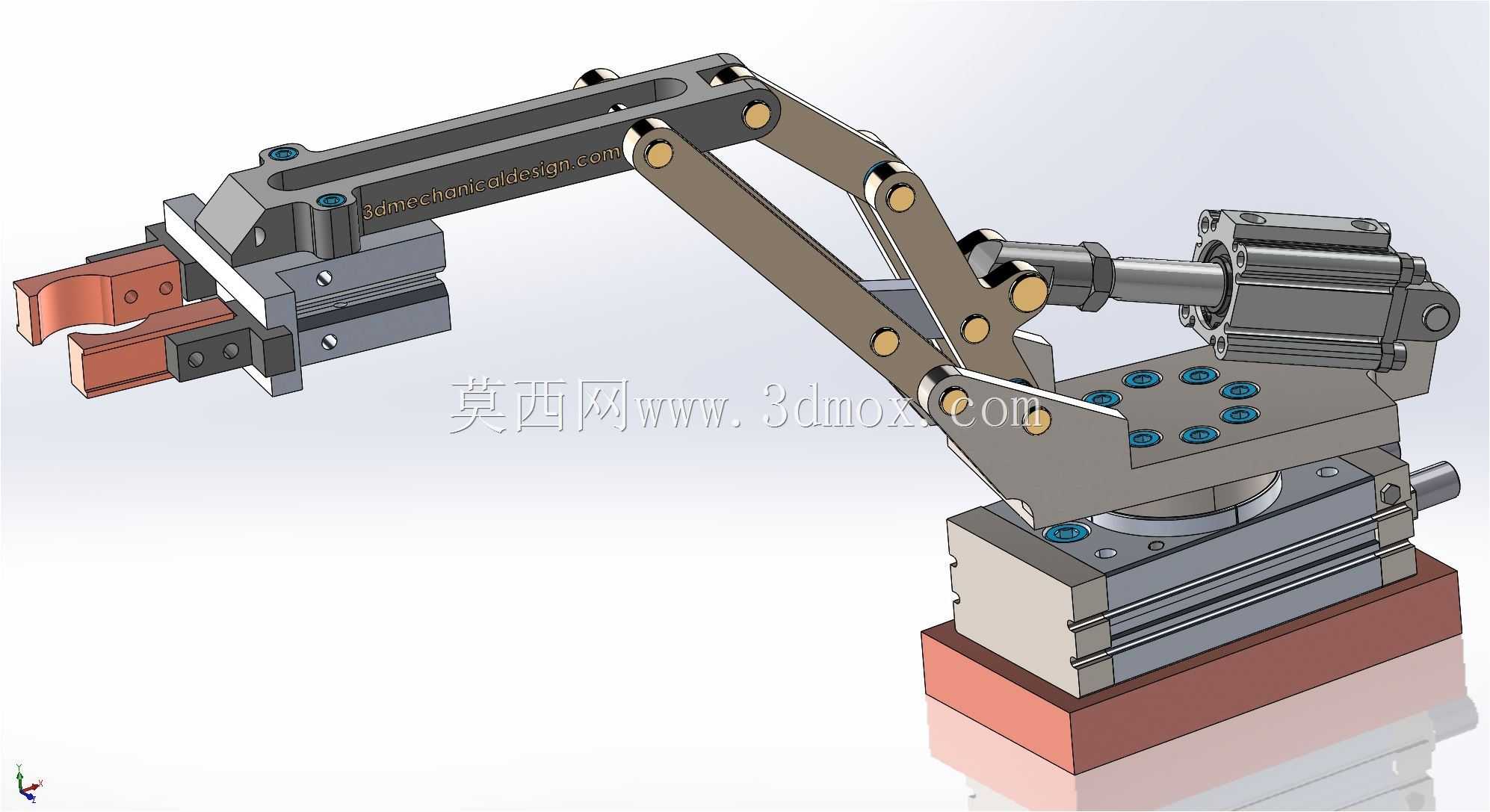

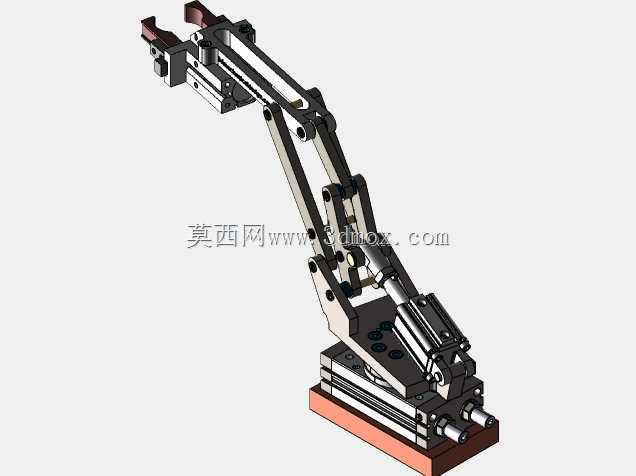

该执行机构主要面向3C电子小零件装配、轻工产品流水线上下料、小型五金件工序转序这类短行程高频次拾放作业场景，可直接搭载在小型滑台或者单轴往复机构上，替代人工完成重复性的取件放件动作，适配节拍在1-3秒每次的工位需求，能在狭窄的设备内部空间完成多姿态的取放作业，相比直行程气缸拾放结构，可覆盖更大的作业半径范围，同时规避多轴机器人成本过高的问题。从功能特性来看，末端采用平行气动夹爪，可适配厚度在2-20mm范围内的片状、块状零件，夹爪开合行程可通过气缸尾部的限位螺钉调整，夹取力可通过供气压力在0.3-0.7MPa区间调节，避免夹伤薄壁类工件；臂身采用多组连杆铰接结构，所有铰接点均采用带油槽的铜套配合销轴，转动阻尼均匀无卡滞，配合尾部的回转驱动气缸，可实现臂身在水平方向180度范围内的回转，同时臂身的抬升、伸展动作通过铰接点的联动实现，仅需单组驱动即可完成抬升-伸展-夹取-回缩-下放的整套动作逻辑，无需多轴协同编程，调试门槛极低。设计过程中优先考虑了安装的适配性，底座采用标准孔位布局，可直接固定在间距40mm的铝型材安装面上，底座总厚度控制在65mm以内，臂身完全收拢时的水平投影尺寸仅为120mm*80mm，完全伸展后末端夹爪中心距离底座回转中心的最大水平距离为280mm，抬升最高位置距离底座安装面的垂直高度为220mm，下放最低位置可触及安装面以下30mm的工位，可适配不同高度差的上下料工位需求。结构设计上所有连杆均采用6061铝合金经硬质阳极氧化处理，在保证结构刚性的前提下控制整体自重，整套机构不含气管接头的总重量控制在2.8kg以内，不会对搭载的移动滑台造成过大的负载压力；所有气动管路均沿连杆内侧的走线槽布置，避免臂身运动过程中气管拉扯干涉，夹爪末端预留了传感器安装位，可加装磁性开关检测夹爪开合状态，方便接入设备的PLC控制系统实现动作联锁，避免空夹、掉件的异常情况。在实际选型适配时，可根据工位的作业范围调整连杆的长度参数，若需要更大的拾放半径，可在保证连杆刚性的前提下更换加长臂件，无需改动底座的驱动结构，整体模块化程度较高，维护时仅需定期给铰接点加注润滑脂、检查夹爪的夹持块磨损情况即可，日常维护成本极低，适合在各类中小型自动化装配设备中作为末端拾放单元使用。
