手柄弯制专用压合工装设备结构

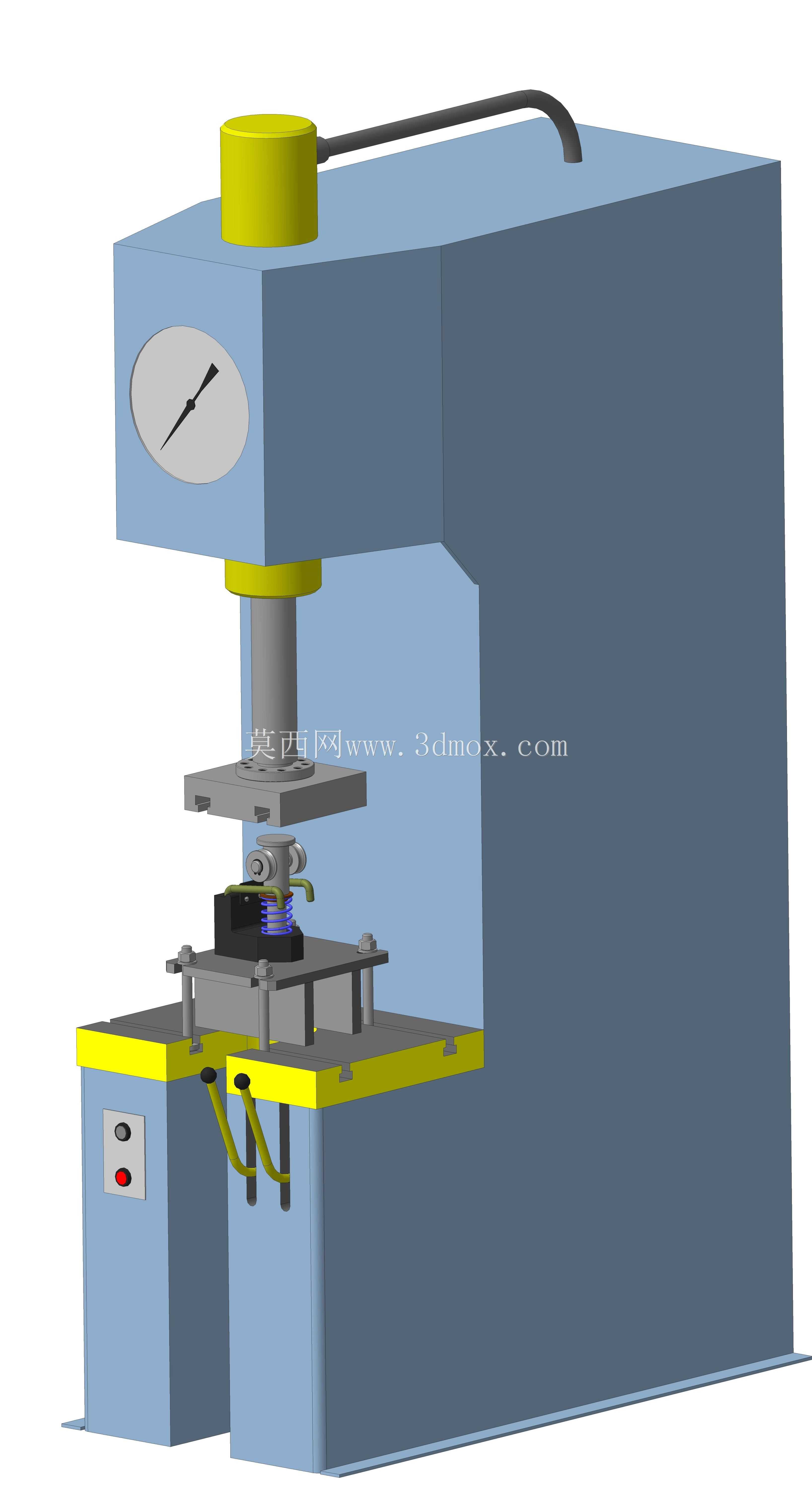

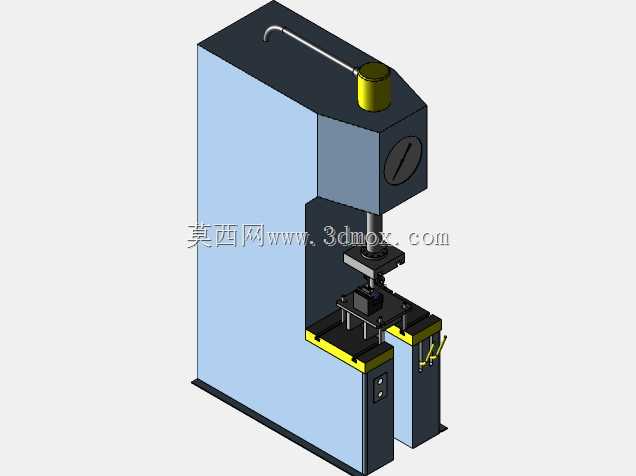

这款弯制工装主要面向小尺寸五金手柄类零件的终弯成型工序，常见应用场景集中在日用五金、小型工具配件的批量加工产线，用来完成手柄类零件预弯后的最终角度校准与压合成型，替代传统手工敲弯的低效作业方式，能稳定控制成型后零件的角度公差与形位偏差。从结构布局来看，设备采用C型开式机身设计，这种布局的优势在于操作空间开阔，操作人员上下料时不会被机身结构干涉，同时开式结构也方便后续加装自动送料机构，适配半自动化产线的升级需求。机身顶部设置的驱动单元采用竖直下压的出力方式，出力轴线与工作台面保持垂直，避免偏载导致的成型面错位，压头下方配套的成型模座采用快换式设计，更换不同型面的模仁即可适配不同弧度、不同直径的手柄零件弯制需求，不用整体拆卸工装主体，能大幅减少换型调试的时间。工作台面设置了两组手动夹紧定位机构，用来固定待弯制的手柄毛坯，夹紧块的型面与毛坯外轮廓匹配，防止压合过程中毛坯出现窜动导致的成型不良，夹紧操作采用手柄式凸轮锁紧结构，操作人员扳动手柄即可完成夹紧与松开动作，动作行程短，操作力度小，适合高频次的上下料作业。机身正面设置的控制按钮盒集成了启动与急停控件，安装位置刚好在操作人员手部自然活动的范围内，不用大幅度抬臂或俯身即可操作，符合人机工程学的作业要求。设备顶部还加装了单臂吊装吊环，方便车间内的行车转运与安装就位，不用额外焊接吊点。从安装边界来看，设备整体占地尺寸适配小型加工工位的摆放需求，工作台高度匹配常规站立作业的操作高度，不需要额外加高或垫高基座，地面只要做常规的硬化处理即可放置，不需要预埋地脚螺栓，适合小批量多品种的加工车间灵活调整工位布局。设计过程中特意将出力行程控制在适配小零件弯制的范围内，避免过大的行程浪费驱动能耗，同时压头的下行限位采用硬限位配合表盘式行程指示，操作人员可以直观看到压头的下行位置，方便调试时快速匹配不同厚度零件的压合深度，不用反复试凑参数。机身侧面预留了气动或液压管路的走线槽位，如果后续需要将手动夹紧更换为气动夹紧，不用额外在机身外走明管，能保持设备外观整洁，也避免管路被工件剐蹭出现破损。
