二极管压装专用压力工装设备结构

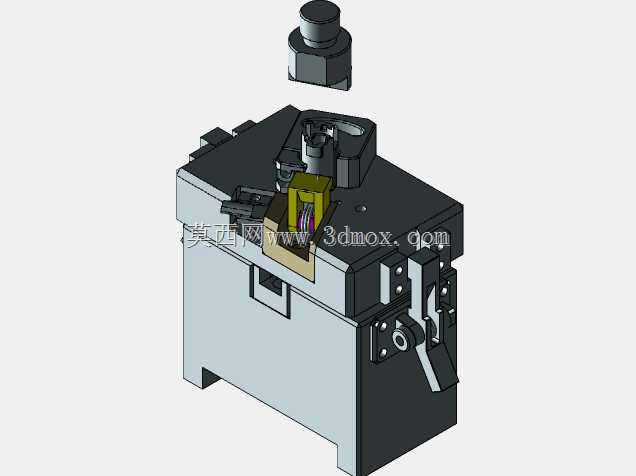

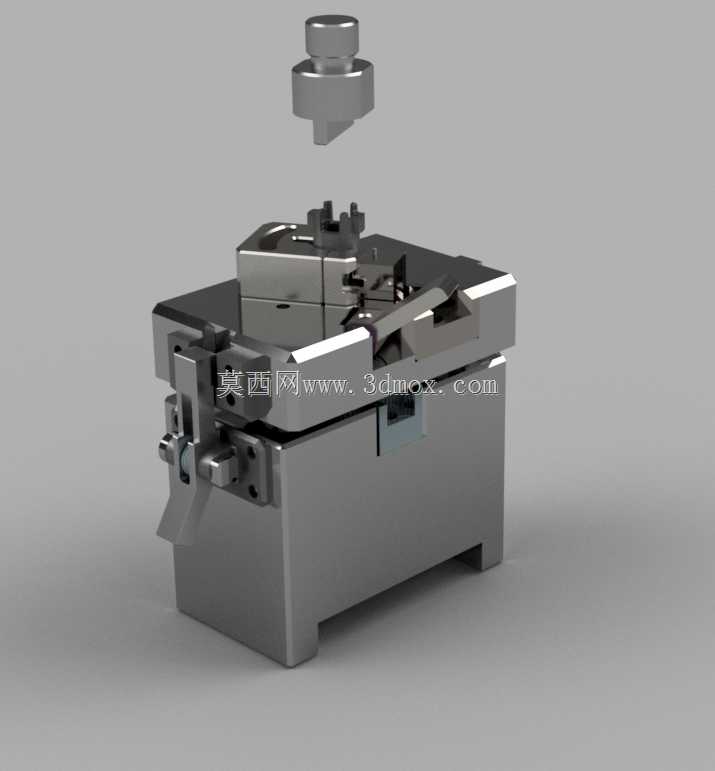

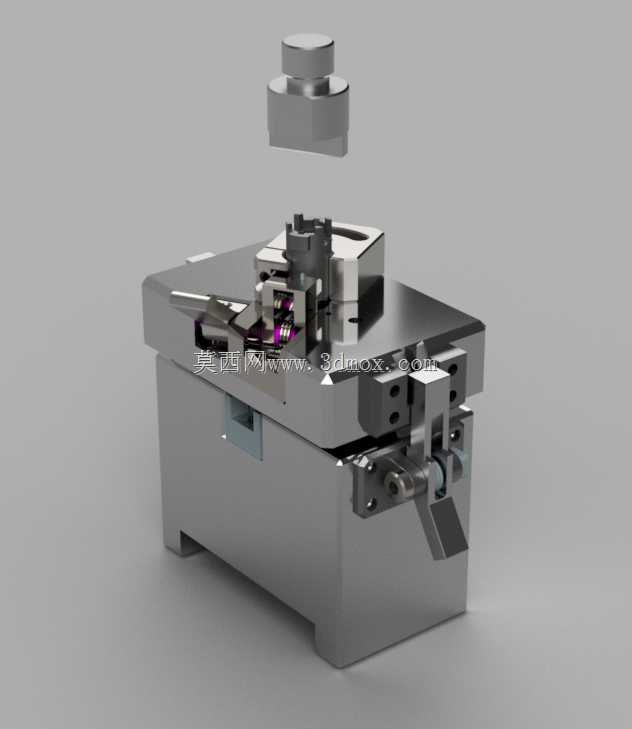

在电子元器件批量组装产线中，二极管与支架的压装工序长期存在对位偏差、压合力失控导致元件裂损、支架变形的问题，这款压装设备正是针对该工序痛点开发的专用作业装置，核心作用是完成轴向二极管与对应塑胶或金属支架的精准压入装配，保证引脚位置度、压入深度符合后续波峰焊或插件工序的公差要求。从结构设计逻辑来看，设备采用台式一体化布局，底部为厚重的铸铁式基座，整体重心下沉，压合作业时不会因为冲头下行的反作用力产生机身晃动，基座底部预留的四个安装支脚可以直接锁附在生产线工作台面，也可以搭配减震垫独立放置，整体安装边界控制在小型台式设备范畴，不需要额外开挖地基或者搭建大型机架，适配电子组装车间紧凑的工位排布。设备上半部分为核心作业模组，包含工件定位夹具、压合冲头、对位导向结构以及侧部的手动触发拨杆，其中定位夹具采用仿形开槽设计，能够同时对二极管本体和支架的安装位做双重限位，放入工件后不需要反复调整位置，导向柱配合冲头的滑动副采用小间隙配合，压合过程中冲头不会出现径向偏移，保证压合力垂直作用在二极管端面，避免侧向力导致元件引脚弯折或者本体崩裂。不同于通用压力机的大行程大压力设计，这款设备的压合行程专门针对二极管压装的短行程需求做了优化，冲头下行行程控制在刚好将二极管压入支架卡槽的范围，不会出现过压损坏工件的情况，侧部的拨杆式触发结构操作顺手，作业员只需要完成放件、拨杆、取件三个动作即可完成单循环作业，不需要复杂的参数设置，适配产线作业员快速上手的需求。设备的压合冲头采用快拆式设计，可以根据不同规格的二极管更换对应尺寸的冲头端面，定位夹具也预留了更换接口，能够兼容同系列不同尺寸的二极管与支架压装作业，不需要整体更换设备，降低产线换型的成本。从实际作业场景来看，这款设备主要用在电子连接器、电源适配器、小家电控制板的前段组装工序，替代原本的手工敲压或者通用台钳压合作业，能够将单工位的压装不良率从手工操作的8%左右控制在0.5%以内，同时作业效率提升三倍以上，压合后的二极管拉拔力能够统一达到工艺要求的数值范围，不会出现松脱或者过压导致的内部芯片损伤。设备整体外露结构做了圆角处理，没有尖锐的边角，避免作业员操作时磕碰受伤，压合区域没有多余的管线外露，日常清理焊渣、元件碎屑的时候只需要擦拭工作台面即可，维护难度极低。
