双旋转可调式卫星天线支撑固定结构

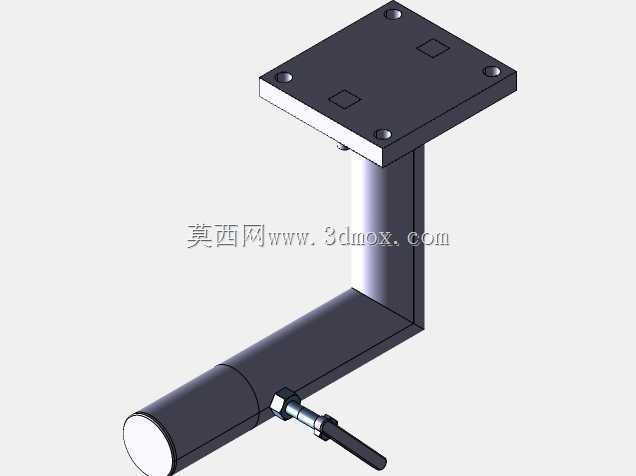

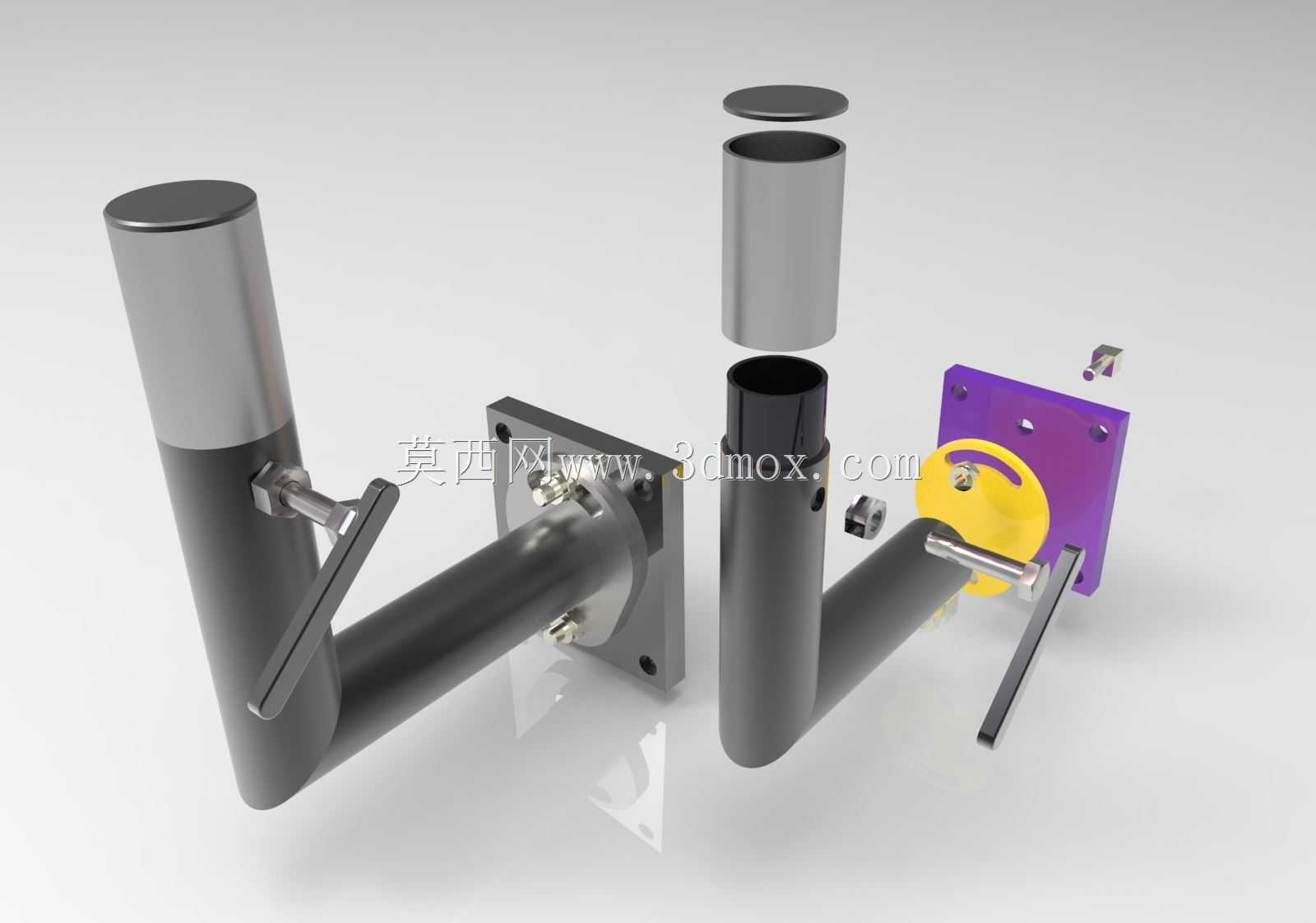

该结构主要用于户外通信信号接收场景，适配小口径碟形卫星接收天线的安装固定需求，可在建筑外墙、设备塔顶、露天场站等多种安装基面使用，解决常规固定支架无法灵活调整信号接收角度的痛点。整体采用L型主承力臂作为核心承载结构，主臂一端配置方形安装法兰，法兰面预留四个对称分布的安装孔位，可通过膨胀螺栓或焊接方式与安装基面牢固连接，法兰与主臂衔接处设置加强筋结构，抵消户外大风工况下产生的倾覆力矩，避免长期受载出现结构变形。主臂另一端设置竖向支撑套筒，套筒侧壁配置手拧式锁紧手柄，可实现竖向支撑杆的高度无级调节，调节到位后旋紧手柄即可通过顶紧结构锁定竖向杆位置，适配不同安装基面的遮挡高度差，保证天线碟面无遮挡对准信号源。横向伸出的支臂末端配置双旋转调节机构，第一级旋转副可实现天线碟面的水平方位角360度回转调整，第二级旋转副可实现俯仰角度0到90度范围的调节，两个旋转副均配置独立的锁紧手柄，角度调试完成后可同步锁止，避免户外风振导致角度偏移。结构拆解后分为主承力臂组件、竖向调节套筒、旋转连接座、天线安装背板、锁紧紧固件五个模块，各模块之间通过圆柱销与螺栓实现可拆卸连接，便于现场快速组装与后期维护更换。天线安装背板采用方形平板结构，板面预留对应天线安装孔位，可直接适配常规小型碟形天线的安装接口，无需额外加工转接板。竖向支撑套筒顶端配置防尘端盖，避免雨水、沙尘进入套筒内部造成调节卡顿，所有金属部件表面均做防锈钝化处理，适配户外长期日晒雨淋的使用环境。设计过程中优先考虑现场调试的便捷性，所有调节点位均无需额外专用工具，徒手即可完成角度调整与锁止操作，安装法兰的孔位间距适配常规建筑外墙的膨胀螺栓安装间距，降低现场安装的打孔施工难度。整体结构的安装边界需保证法兰安装基面的平面度误差不超过2mm，避免安装后主臂出现倾斜导致调节范围受限，竖向调节行程预留150mm余量，可覆盖大部分安装场景的高度补偿需求，双旋转机构的转动阻尼经过匹配调试，既保证调节时转动顺滑无卡滞，又能在未锁止状态下承托天线重量不会自行下坠，提升现场调试的操作体验。
