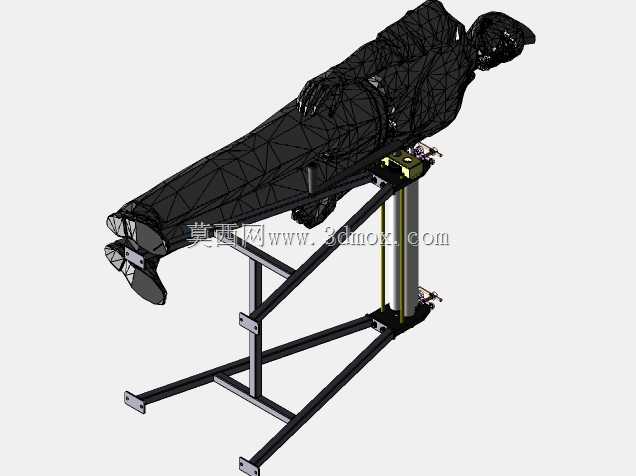

手动三辊卷板设备结构设计

这款手动三辊卷制设备，主要面向小型钣金加工、五金制品、通风管道制作等场景的薄板卷圆作业，适配厚度不大的低碳钢板、铝板、镀锌板等常见金属板材，能够完成小直径圆筒、弧形板件的卷制成型，在现场维修、小型作坊加工、教学实训场景中实用性较强，无需外接动力源，依靠手动操作即可完成板材进给与辊压成型，适合小批量、多规格的零散加工需求。设备采用A字形三脚支撑机架结构，机架支腿采用型钢焊接成型，底部设置落地支撑脚，可直接放置在平整的水泥地面上使用，无需额外打膨胀螺栓固定，整体占地宽度适配常规车间工位摆放，有效辊压长度为600毫米，可满足该宽度范围内的板材卷制需求，安装时仅需保证机架放置水平，避免辊轴倾斜导致卷制工件出现锥度偏差。三根平行布置的辊轴是设备的核心工作部件，上辊两端设置手动调节手轮，可通过手轮旋转调整上辊与下辊的间隙，适配不同厚度的板材进料，同时调整卷制曲率半径，侧方设置手动摇柄，通过齿轮传动结构驱动下辊转动，带动板材在辊轴之间往复进给，经过多次辊压逐步将平板弯曲成所需弧度。设计过程中重点考虑了手动操作的施力合理性，摇柄的转动半径符合人体工程学施力范围，降低长时间操作的劳动强度，辊轴采用实心圆钢加工，表面做硬化处理，减少长期辊压带来的磨损，保证辊面的圆柱度，避免卷制工件出现表面压痕或棱边缺陷。机架的斜撑结构做了加强焊接处理，在辊压受力时能够保证整体结构刚度，避免机架出现形变导致辊轴平行度超差，两端的辊轴支座采用螺栓与机架连接，后期维护时可快速拆卸更换磨损的辊轴或传动齿轮。设备的调节机构采用梯形螺纹传动，具备自锁特性，调整好上辊间隙后不会在辊压过程中出现间隙变动，保证卷制工件的曲率一致性，进料端设置简易导向挡边，可辅助板材对齐辊轴，避免卷制过程中板材出现跑偏，导致工件焊缝错位。这类手动卷板设备相比电动卷板机结构更简单，故障率极低，对使用场地的电源条件没有要求，在户外临时加工作业、无供电的维修场景中也能正常使用，卷制小直径圆筒时可通过逐步微调上辊压下量，分多次进给完成成型，避免单次压下量过大导致板材出现折痕或开裂，对于厚度1毫米以内的金属板材，可轻松卷制直径100毫米以上的圆筒工件，完全满足小型通风管、五金桶类零件的加工需求。
