Vertex HV-12型可移动部件300mm回转工作台

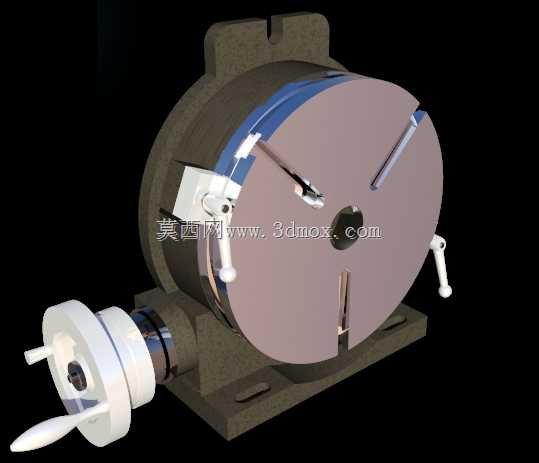

这款300mm规格的回转工作台，是铣削、钻削、坐标镗削工序里常用的角度分度工装，日常车间里做圆周等分孔加工、曲面铣削、角度斜孔加工时，都能见到它的身影，不少小型加工中心、普通铣床的工装配置里，这类转台是核心配套附件之一。从结构设计来看，它采用卧式基座搭配立式盘面的HV型结构，既可以水平安装在机床工作台上做圆周回转进给，也能通过基座的安装孔调整90度做立式分度使用，适配不同工序的装夹需求。盘面采用三槽式T型槽布局，槽位沿盘面径向均匀分布，配合快拆式压紧手柄，能够快速装夹三爪卡盘、专用夹具或者直接装夹异形工件，盘面中心设置的定位基准孔，能够和机床主轴中心、夹具定位销做精准同轴定位，减少装夹找正的时间损耗。侧面的手轮进给机构采用减速比传动设计，转动手轮时盘面能够实现精细进给，手轮上附带的刻度圈能够直接读取回转角度，配合锁紧机构，在分度完成后可以快速锁死盘面，避免切削过程中出现盘面位移影响加工精度。基座底部设置的两个平行安装槽，和标准机床工作台的T型槽尺寸匹配，安装时可以通过T型螺栓快速将转台固定在工作台任意位置，安装槽的长度预留了足够的调整余量，能够适配不同行程的铣床、钻床工作台安装边界。设计时充分考虑了车间实际使用的工况，所有操作手柄都设置在操作人员易触及的位置，锁紧手柄的操作力矩经过优化，不需要借助加力杆就能完成可靠锁紧，回转部分的密封结构能够阻挡切削液、金属切屑进入内部传动机构，减少日常维护的频次。在做小型模具型腔的圆周曲面加工时，这类转台配合机床的三轴进给能够实现四轴联动的加工效果，不需要额外购置昂贵的数控转台，就能完成大部分中小零件的分度加工需求；做法兰类零件的等分孔钻削时，通过转台的等分分度功能，能够快速完成每个孔位的角度定位，比划线找正的加工效率提升数倍，同时孔位的角度精度也更有保障。盘面的平面度、回转轴线与安装基面的垂直度、端面跳动量都按照机床附件的精度标准设计，能够满足普通机加工的精度要求，可移动部件的配合间隙经过合理设计，既保证回转时的顺畅度，又不会出现过大的旷量影响加工精度。
