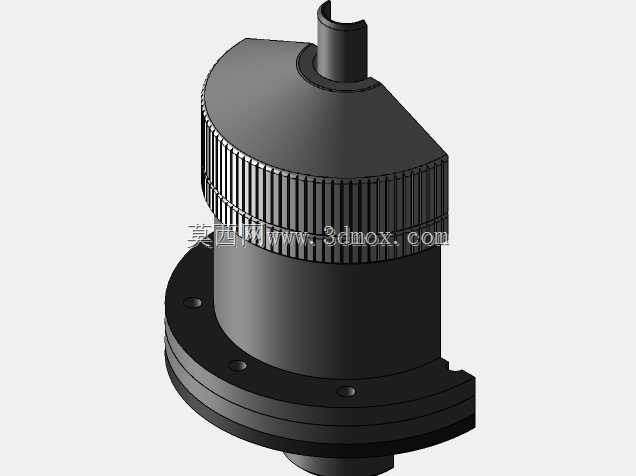

内置密封结构的旋转连接组件

这类带密封结构的旋转组件，多应用在需要同时实现相对旋转运动与流体介质输送的工况场景中，比如工程机械的中央回转接头部位、灌装设备的旋转分配工位、机床冷却管路的旋转连接端，都能见到同原理结构的身影。组件核心功能是在两个存在相对回转运动的部件之间，建立稳定的流体通路，同时避免介质从旋转配合面泄漏，也能阻挡外界粉尘、水汽侵入配合间隙。从结构设计逻辑来看，整个组件采用同轴分层布局，中心设置通流主轴作为介质输送的核心通道，外部壳体通过法兰盘结构实现固定端安装，壳体与主轴之间预留的环形腔室，可根据需求布置多道独立通流通道，满足多路介质同时输送的需求。密封结构采用弹性元件辅助压紧的动密封设计，蓝色弹性部件为密封端面提供持续的预紧压力，即便密封面在长期回转摩擦中出现微量磨损，弹性力也能自动补偿磨损量，始终保持密封端面的紧密贴合，避免介质泄漏。壳体外部的法兰安装边预留了均匀分布的安装孔位，可直接与固定端设备面板通过螺栓锁紧，安装时需要保证法兰端面与回转轴线的垂直度公差控制在0.05mm以内，避免偏载导致密封面偏磨缩短使用寿命。主轴上端的接口可直接对接外部旋转管路，配合部位采用台阶式定位结构，装配时可快速实现同轴定位，降低装配找正的难度。组件内部的支撑部位采用耐磨材质制作，可承受一定的径向载荷与轴向窜动，适配转速不高但存在频繁启停回转的工况，在设计建模过程中，需要重点校核密封配合面的粗糙度、弹性元件的压缩量行程，以及各腔室之间的隔圈强度，避免不同通路的介质出现串腔问题。同时要考虑旋转过程中介质压力对密封端面的作用力，平衡内外压差，防止压力过大导致密封件过度磨损或者压溃失效。整个组件的外形轮廓以回转体为主，最大外缘由法兰盘尺寸决定，安装时需要在法兰背面预留足够的拆装空间，方便后期维护时更换密封易损件，无需整体拆解设备即可完成密封件的更换作业，降低后期运维的成本与停机时间。
