双向推力球轴承剖视结构三维建模

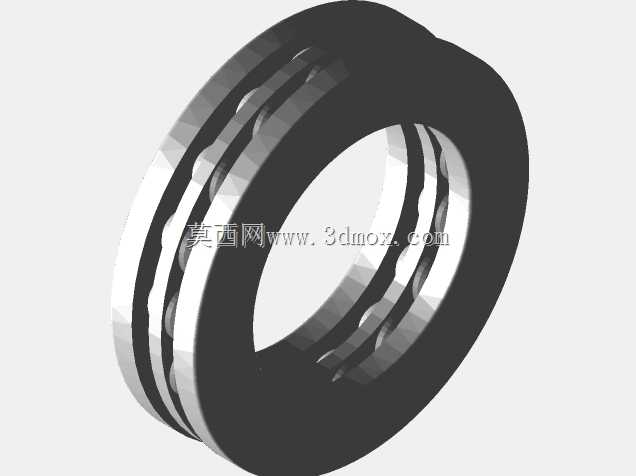

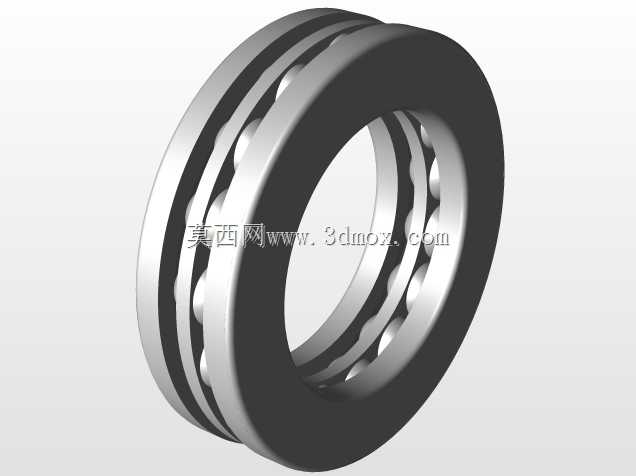

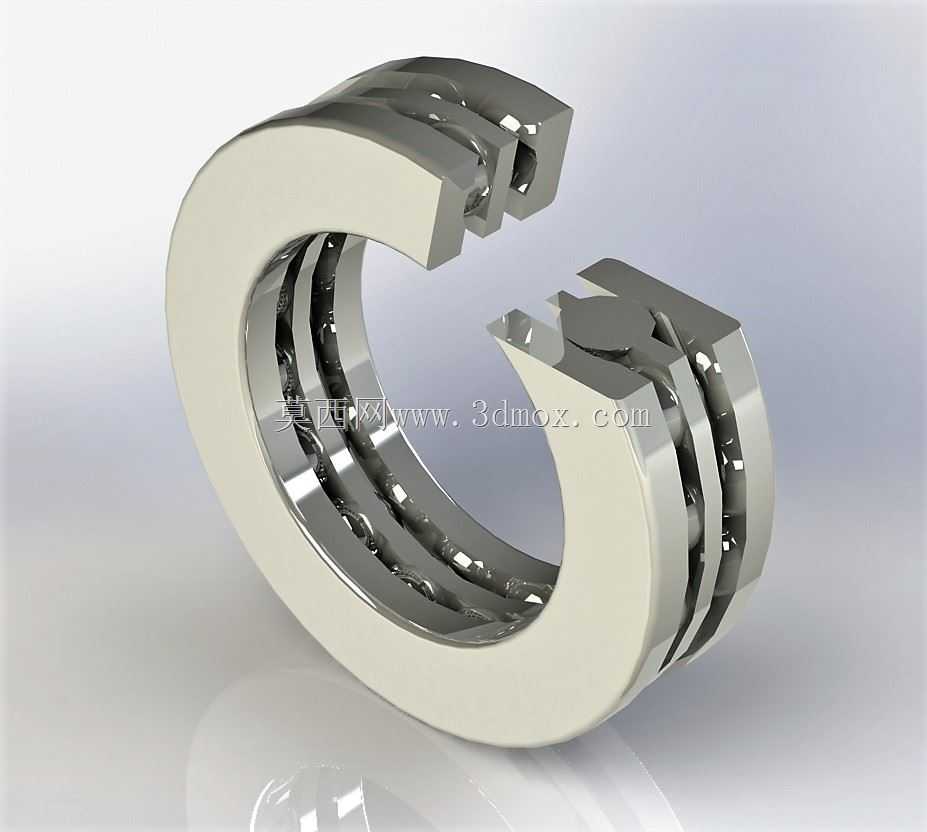

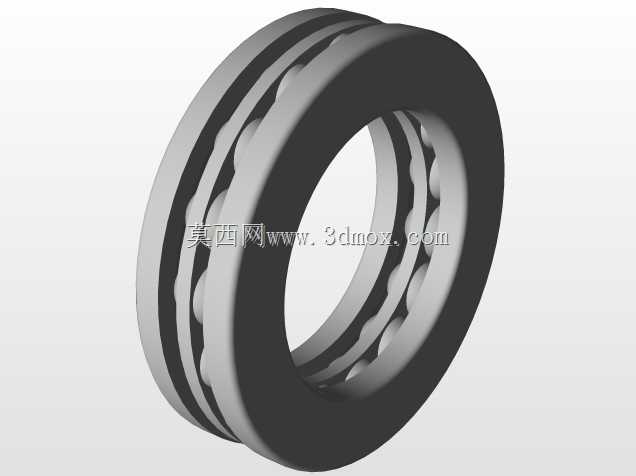

做传动结构设计的时候，推力球轴承是经常要打交道的承压类零件，很多刚入行的工程师容易把它和深沟球轴承的承载边界搞混，实际上这类轴承的核心作用就是承受纯轴向载荷，完全不适合承担径向负载，选型时如果搞错承载方向，很容易出现滚道点蚀、保持架碎裂的早期失效问题。这次做的剖视结构模型，把双向推力球的三层圈体、钢球排布、保持架限位结构都做了还原，能很直观看到轴圈、座圈和滚动体的配合关系，不用对着二维剖视图脑补装配关系。

从实际应用场景来说，这类轴承常用在立式泵的轴向限位、机床主轴的端面承压、起重设备的吊钩转轴、减速机低速轴的轴向定位位置，安装时要注意区分轴圈和座圈的配合公差：轴圈是和转动轴过盈配合的，内孔尺寸公差要按基孔制选过渡到过盈的配合等级，座圈是和轴承座孔间隙配合的，要预留一定的轴向窜动间隙来补偿热胀冷缩带来的尺寸变化。建模的时候特意把滚道的曲率半径做了符合行业规范的设计，滚道曲率比钢球半径大5%到8%，这个数值是实际生产中验证过的，既能保证钢球和滚道的接触应力在许用范围内，又不会因为接触面积过大导致运转时摩擦阻力飙升。

很多新手建模时容易忽略保持架的兜孔间隙，这个模型里的冲压保持架，每个兜孔和钢球之间都留了合理的周向和径向间隙，既可以把钢球均匀分隔开避免相邻钢球直接摩擦，又能在轴承运转时引导钢球在滚道内顺畅滚动，还能储存少量润滑脂改善运转工况。从安装边界来说，这类双向推力轴承的两个轴圈要分别贴靠在轴肩的两个端面上，外圈的座圈要和轴承座的止口端面贴合，安装时不能敲击滚动体，要通过压套均匀压装圈体端面，避免圈体变形导致运转卡滞。另外建模时还原了轴承的对称结构，双向承载的设计可以同时承受两个方向的轴向载荷，和单向推力球轴承只能承受单方向轴向力的特性有明显区别，选型时如果轴系存在双向轴向窜动的可能，就必须选用这类双向结构，否则会出现轴系窜动超差、零件磨损加剧的问题。做这个模型的时候，把钢球的排布数量也按常用规格做了等距阵列，保持架的冲压折弯结构也做了细节还原，不管是用来做装配干涉检查，还是做设备的爆炸视图演示，都能直接复用，不用再重新调整结构细节。
