克林贡木托多抽芯注塑成型模具结构

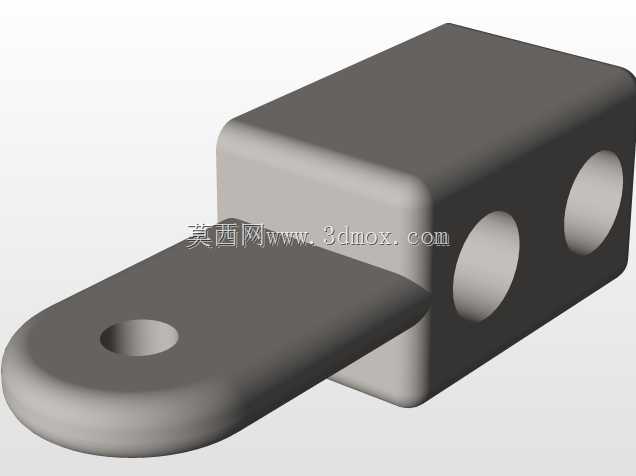

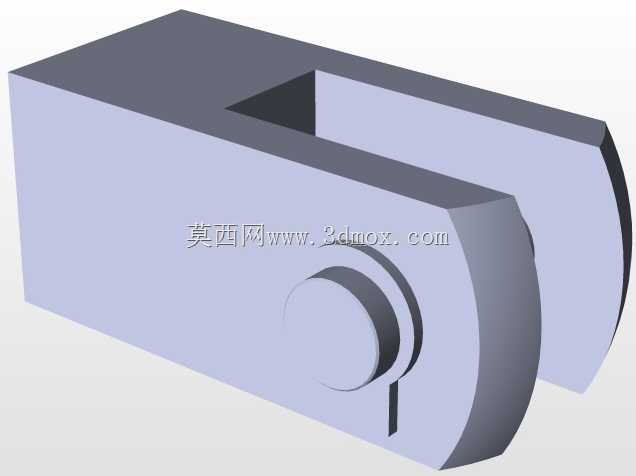

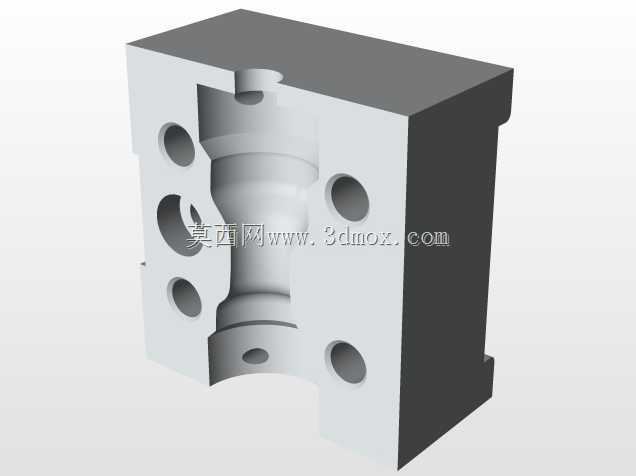

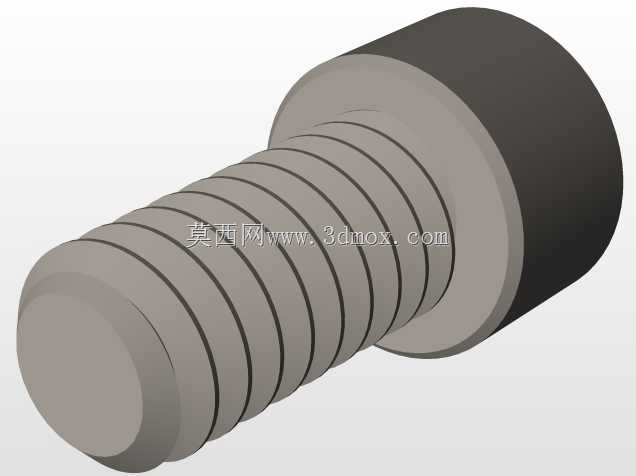

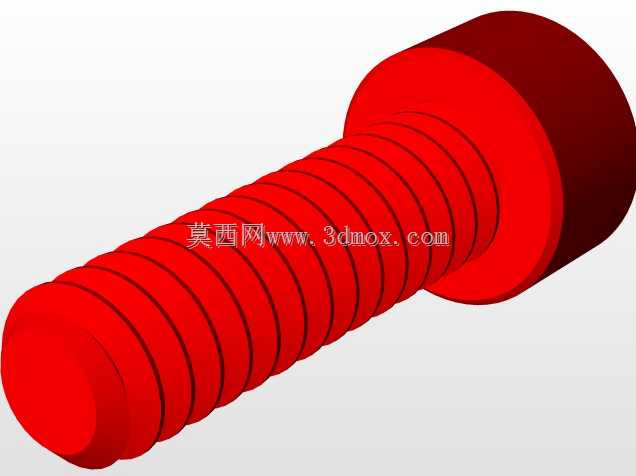

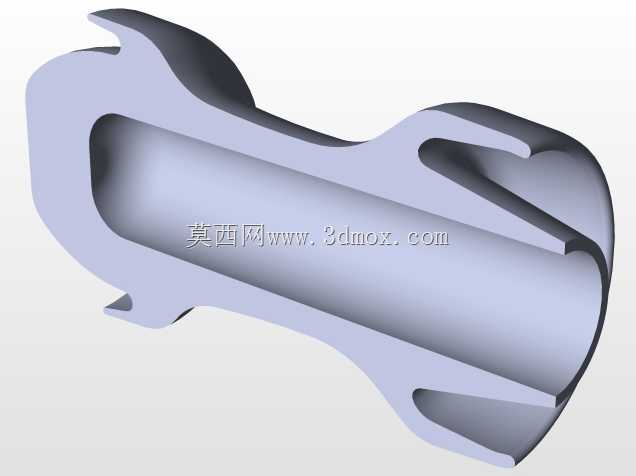

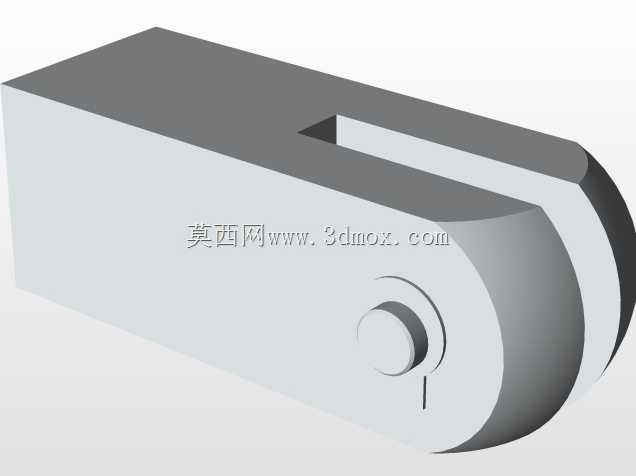

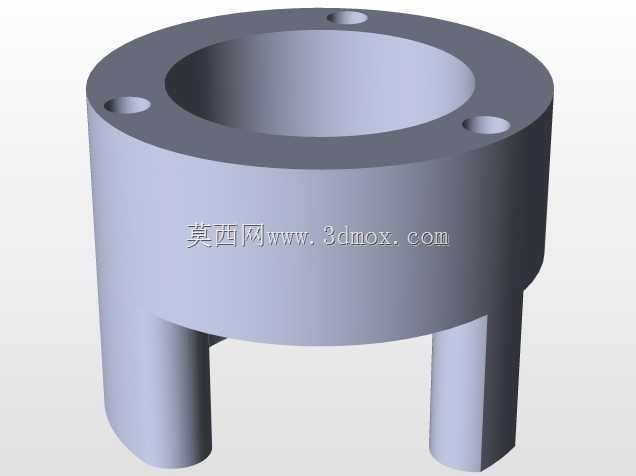

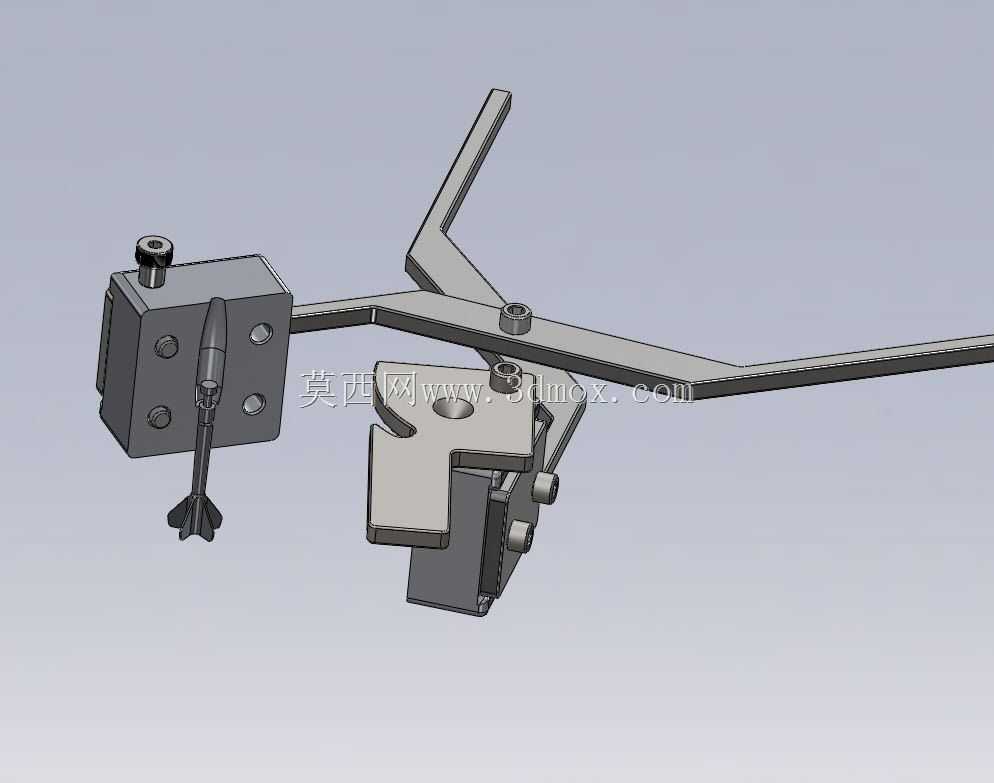

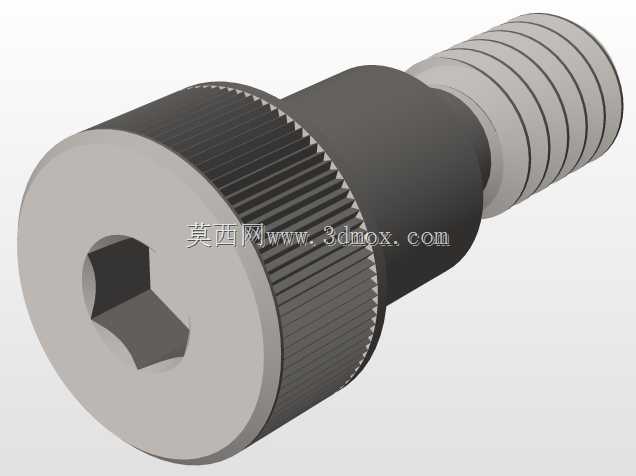

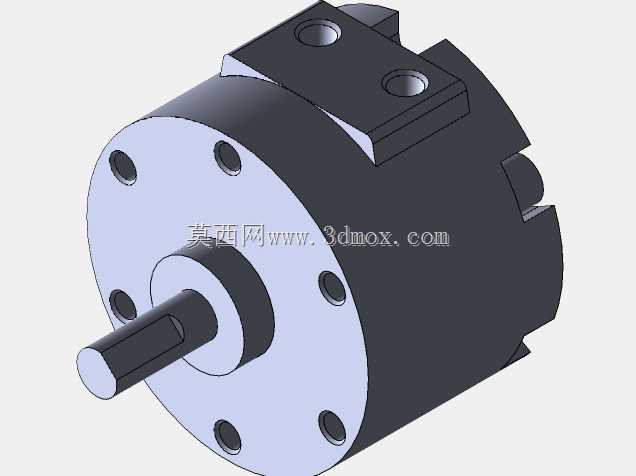

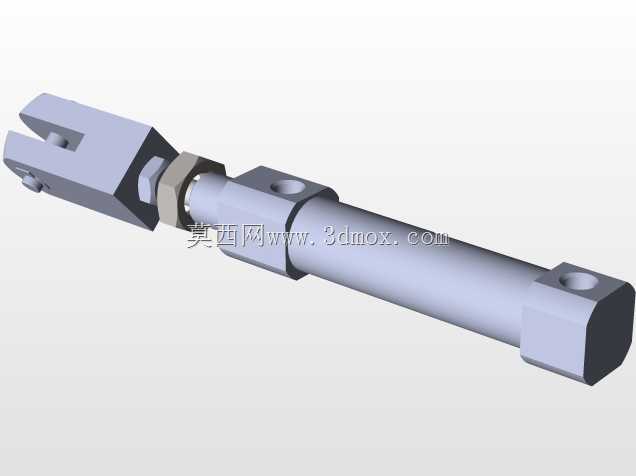

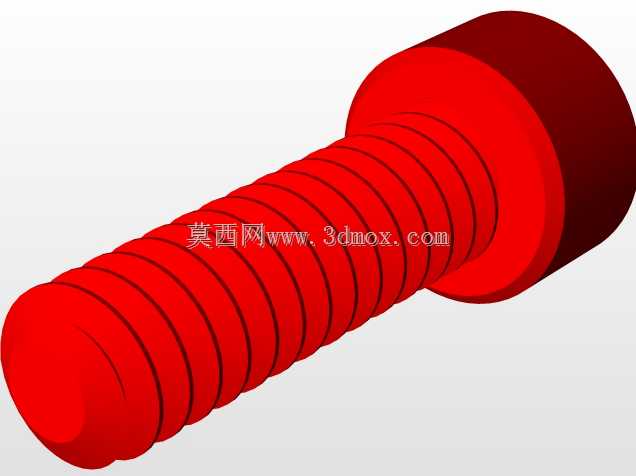

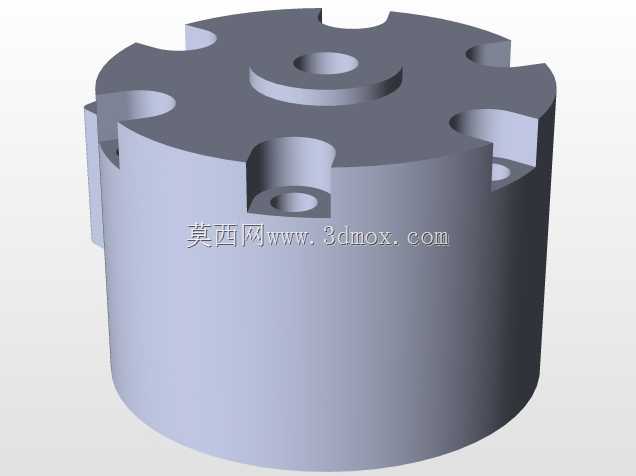

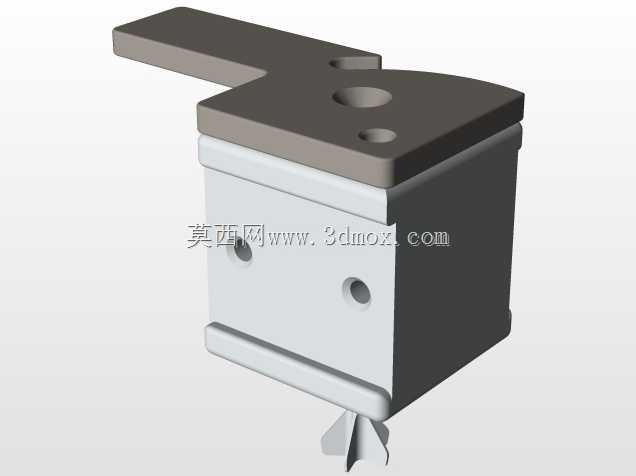

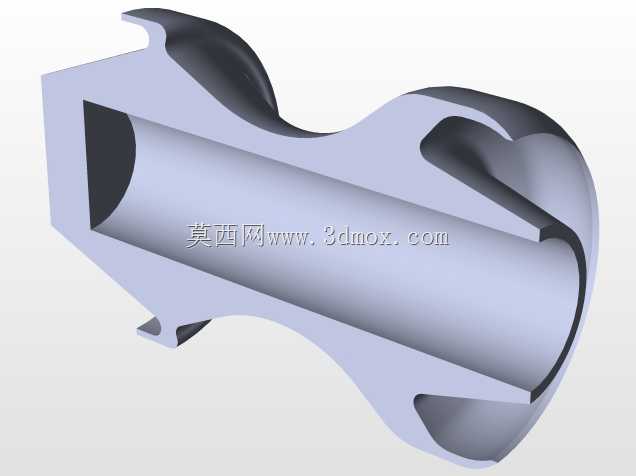

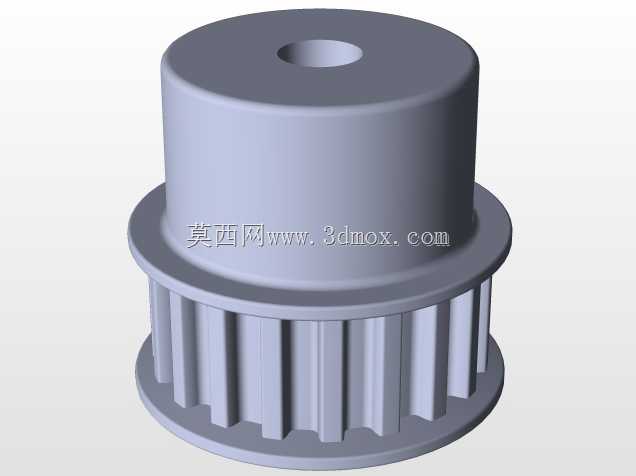

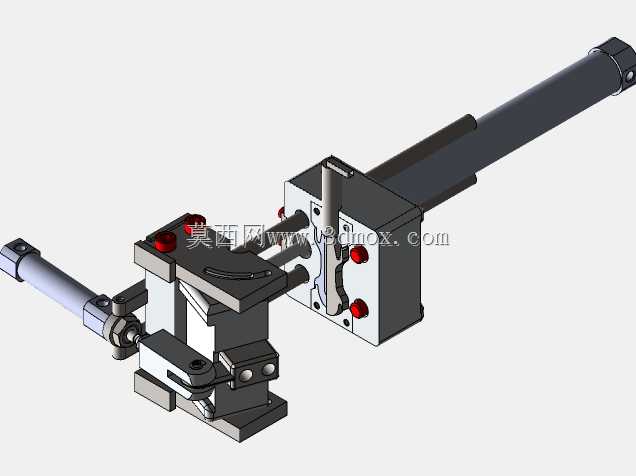

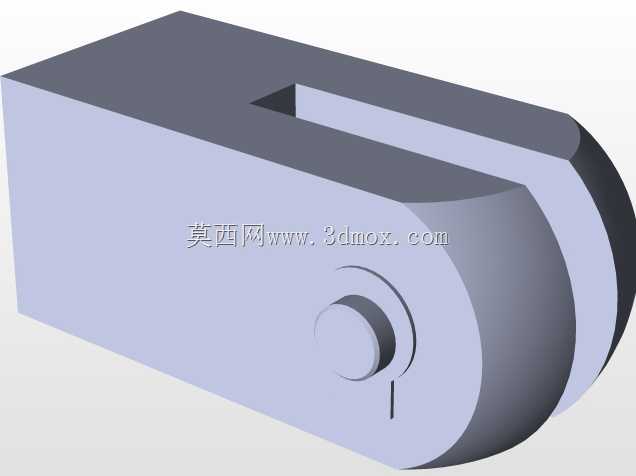

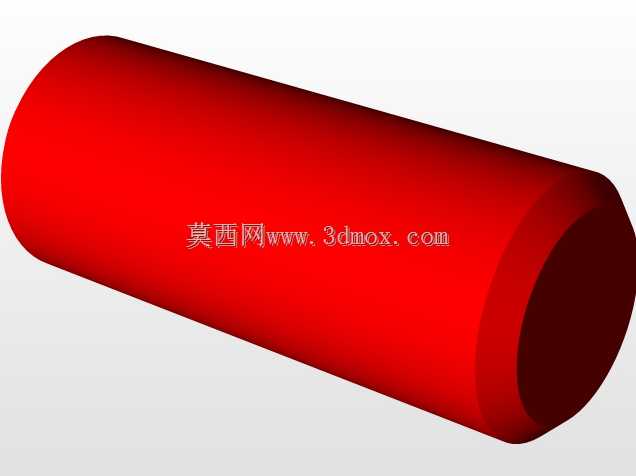

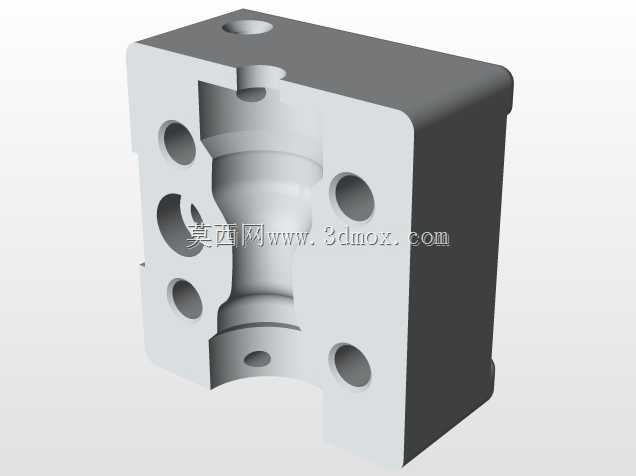

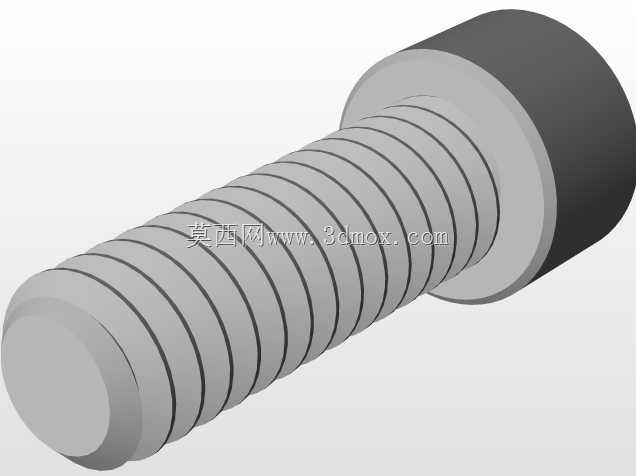

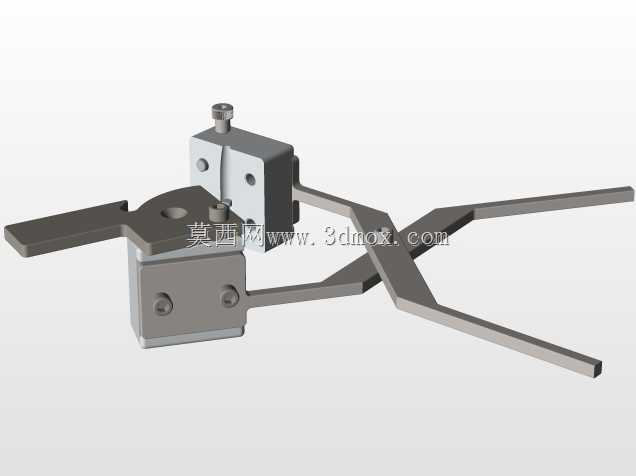

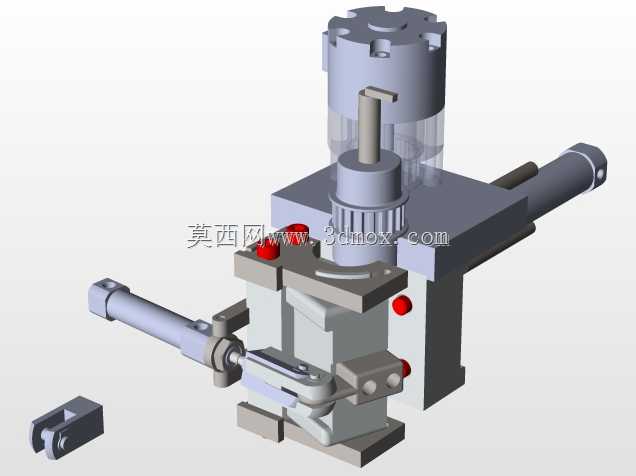

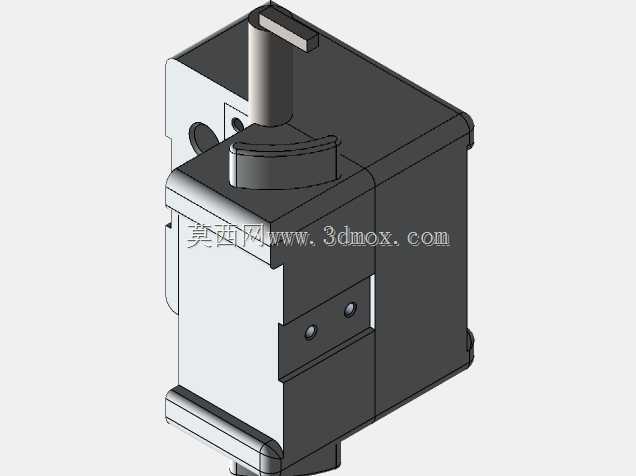

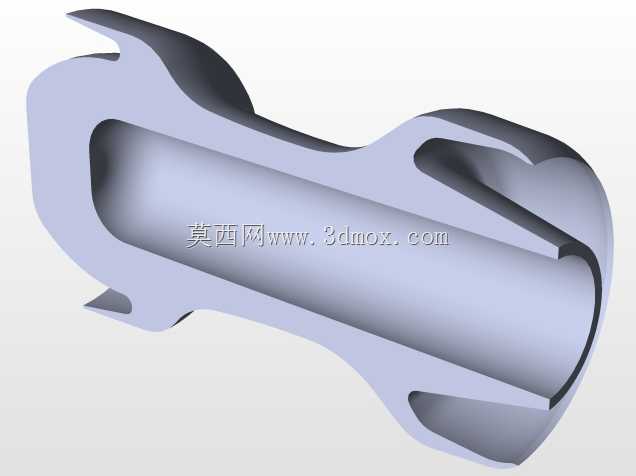

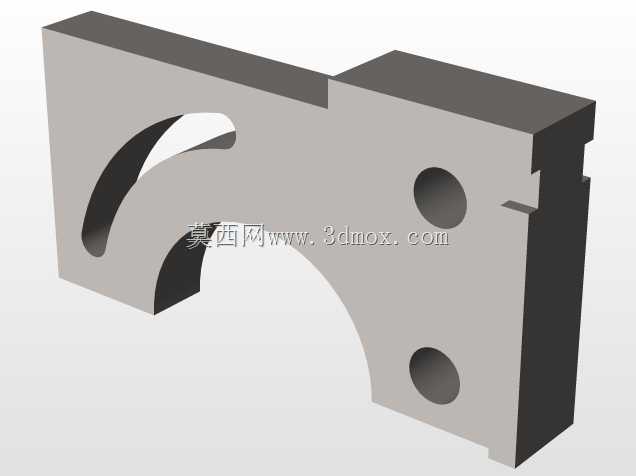

这套模具针对克林贡木托类异形结构件的注塑成型需求开发，核心解决的是带多向侧孔、内部异形腔结构件的脱模难题，在日用五金、小型异形塑料托件的批量生产场景中适配性极强，尤其适合带侧向凹凸结构、无法通过单一开模方向完成脱模的小型结构件生产。从结构设计逻辑来看，模具采用了多组斜导柱配合侧向抽芯滑块的布局，不同于常规单方向侧抽的模具结构，这套结构在三个常规抽芯方向之外，额外增设了两组独立的驱动抽芯组件，主要是为了避让木托件内部的弧形卡接槽与侧向安装孔位，避免开模过程中拉伤塑件内壁的配合面。模具的型腔部分采用整体镶拼式结构，分型面设置在塑件最大轮廓的台阶位置，既方便加工时的型腔抛光，也能减少飞边产生的概率，合模时的锁紧楔直接嵌入滑块尾部的锁紧槽，抵消注塑过程中型腔对滑块的侧向胀型力，避免长期生产后滑块移位导致的塑件尺寸超差。从安装边界来看，模架采用标准龙记模架规格，整体长宽尺寸适配160吨级注塑机的拉杆间距，安装孔位完全匹配对应机型的模板定位孔，顶出系统采用圆顶针配合扁顶针的组合布局，顶针位置全部避开塑件的外观面与配合安装面，顶出行程预留足够安全余量，避免顶出时顶穿塑件或者顶出不到位导致的取件困难。冷却水路采用环形回路布局，围绕型腔均匀分布，进出水接头设置在模具非操作侧，避免和操作侧的抽芯驱动结构产生干涉，水路直径与间距符合常规注塑模冷却设计规范，能保证成型周期内模温均匀，减少塑件的翘曲变形。侧向抽芯的滑块导向采用压条式导轨，配合面做了耐磨处理，滑块行程经过精确计算，抽芯完成后滑块的成型部分完全脱离塑件的倒扣区域，不会和顶出动作产生干涉，两组额外增设的驱动抽芯采用独立的油缸驱动，抽芯顺序通过行程开关控制，先完成小倒扣区域的抽芯动作，再带动大滑块完成侧向抽芯，最后才完成主分型面的开模与顶出动作，整套动作逻辑经过反复校核，不会出现动作干涉的问题。模具的浇口设置在塑件的非外观端面，采用侧浇口进料，浇口尺寸经过优化，既能保证填充时的料流顺畅，也能减少后续浇口修剪的工作量，流道采用圆形截面流道，料流阻力小，适合PP、ABS这类常用塑料的成型加工。
