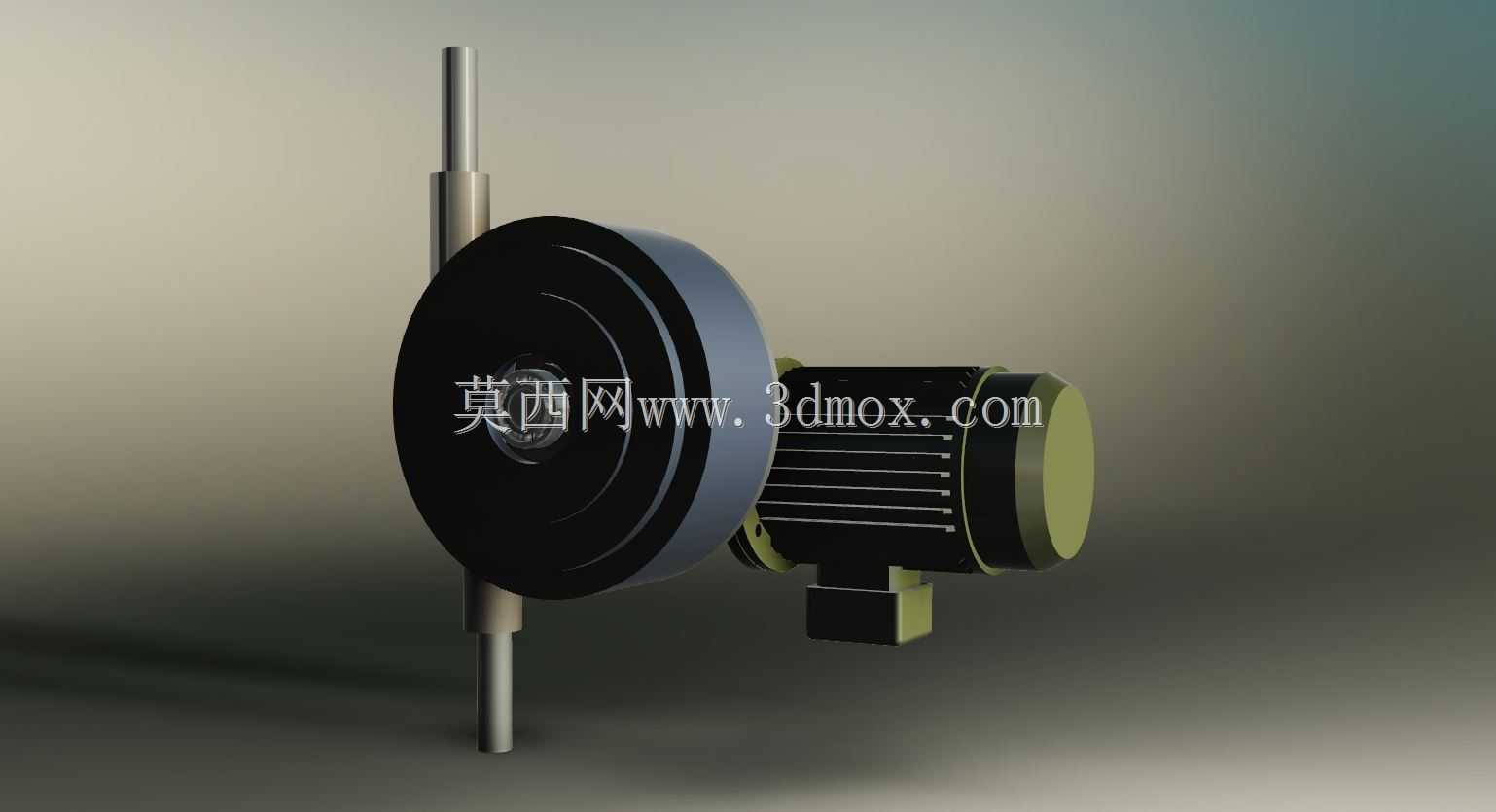

电机直驱式蠕动泵三维结构设计

这款蠕动泵的三维结构设计，首先围绕实验室小流量试剂输送、小型水处理装置药剂投加、食品级流体精准传输这类常见应用场景展开，在结构布局上采用电机与泵头直连的紧凑式设计，省去了额外的传动连接部件，既压缩了整体安装占用空间，也减少了传动环节的功率损耗与故障点。从实际用途来看，这类蠕动泵依靠挤压弹性软管实现流体输送，流体仅与软管内壁接触，不会接触泵体其他金属部件，能够有效避免输送过程中的流体交叉污染，同时可以通过调整电机转速精准控制输送流量，兼顾小流量工况下的计量精度与输送稳定性，适合对洁净度、计量精度有要求的流体输送环节。

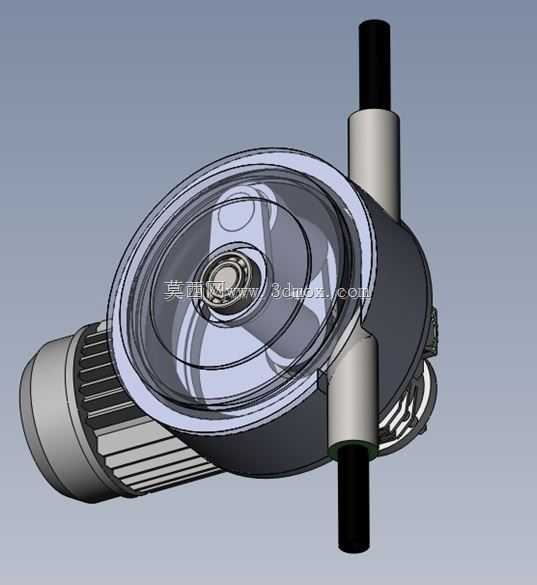

在功能特性设计上，泵头的压轮组件采用对称布局，运转过程中压轮依次循环挤压软管，保证流体输送的连续性，不会出现明显的脉冲断流问题；泵头外壳做了透明可视的结构设计，日常运维时可以直接观察内部软管的挤压状态与磨损情况，无需拆解泵头就能快速判断是否需要更换软管，降低日常维护的操作难度。进出液接口采用垂直同轴的布局设计，接口外径适配常规的实验室软管与工业级流体软管，安装时可以直接插接软管后用卡箍紧固，不需要额外加工转接接头，适配不同场景的管路连接需求。

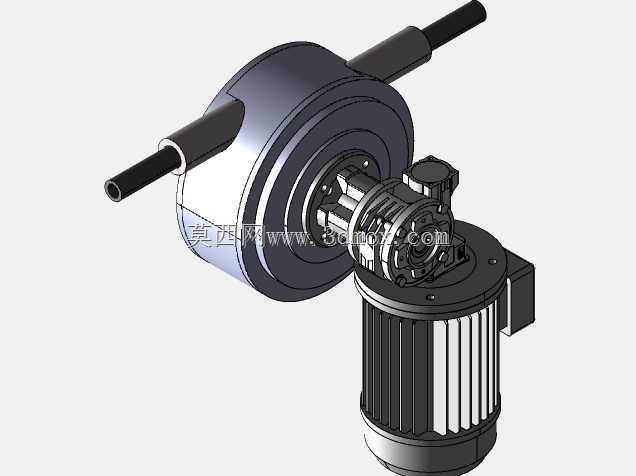

设计过程中优先考虑了安装边界的适配性，电机端采用标准的卧式安装脚座，安装孔位的间距符合小型驱动电机的通用安装尺寸，泵体整体的重心落在电机安装脚座的支撑范围内，卧式安装时不会出现重心偏移的问题，不需要额外加装支撑结构。整体外形的径向尺寸控制在适配小型设备机柜内部安装的范围，轴向长度预留了接线与管路连接的操作空间，安装时不需要为接线、接管预留过多额外空间，能够嵌入到小型集成式流体设备的内部机柜中。结构细节上，压轮与泵壳内壁的间隙经过反复校核，既保证软管被充分挤压实现完全截流，避免输送过程中出现回流问题，也不会因为挤压量过大导致软管过度磨损，有效延长软管的使用寿命；电机输出轴与泵头转子的连接采用定位销加紧固螺钉的固定方式，运转过程中不会出现转子打滑的问题，保证转速与流量的对应关系稳定，提升流量计量的准确性。
