定心夹紧工装夹具三维结构设计

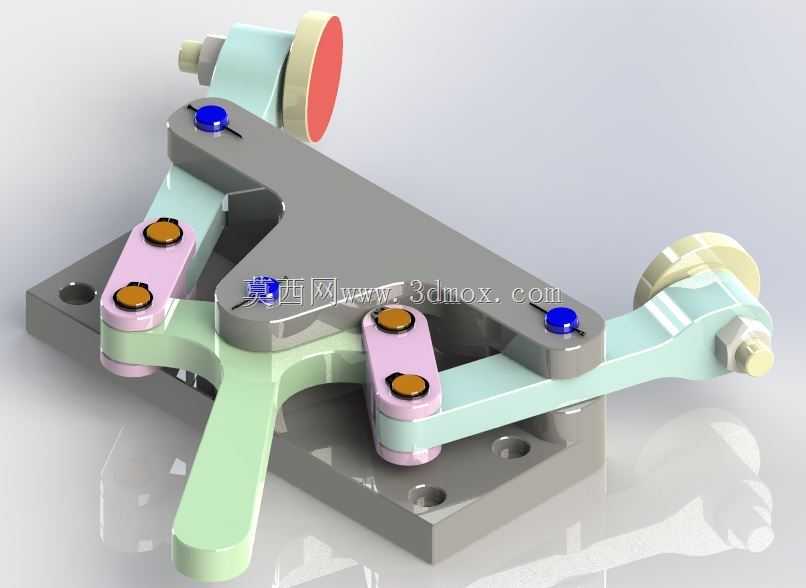

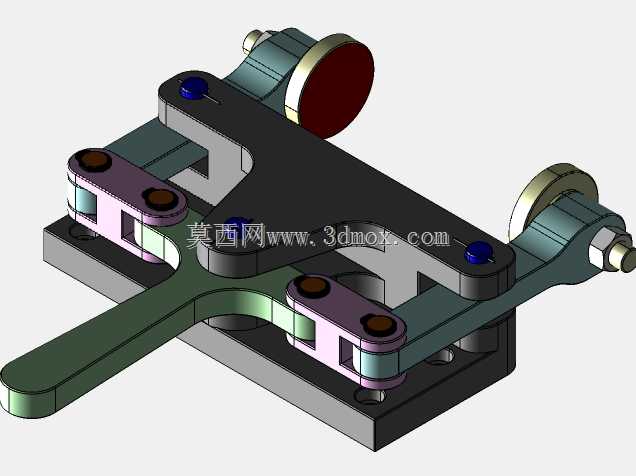

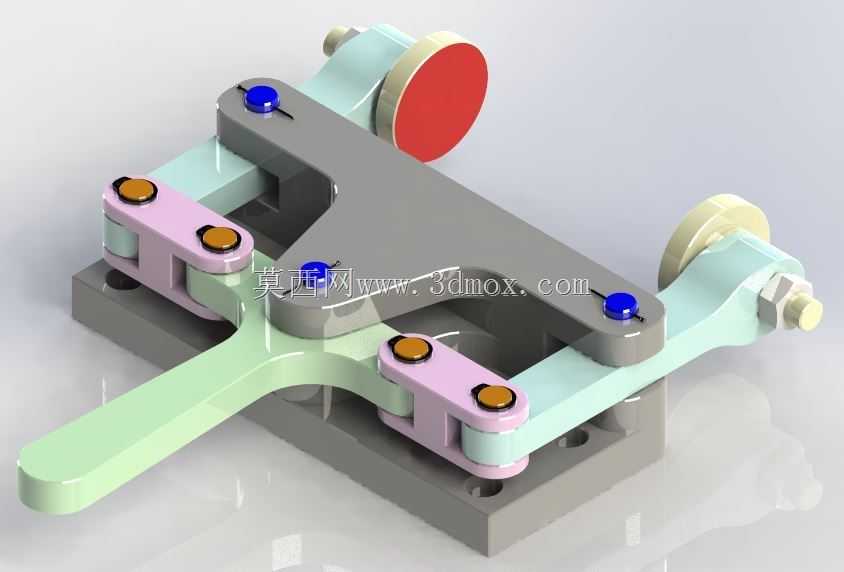

这款定心夹紧机构主要应用于机械加工工序中工件的精准定位与装夹环节，在轴类、套类零件的车削、铣削、钻削等加工场景中，能够实现工件的自动定心与同步夹紧，避免传统装夹方式中定位基准与设计基准不重合带来的形位公差偏差。从结构设计逻辑来看，该机构采用多爪同步联动的布局形式，通过中部的摆臂传动结构实现两侧夹紧块的同步位移，保证夹紧过程中工件始终处于机构的中心位置，不会出现单侧推偏的问题，相较于普通螺旋夹紧或偏心夹紧结构，其定心精度可控制在0.02mm以内，能够满足多数精密零件加工的装夹精度要求。

从安装边界来看，该夹具的底座采用标准方形安装板设计，安装孔位按照通用机床工作台的T型槽间距排布，可直接适配多数普通车床、铣床的工作台安装尺寸，不需要额外制作过渡连接盘，安装时只需通过T型螺栓将底座固定在工作台面上，找正底座基准面后即可投入使用，整体安装占用的工作台面尺寸较小，不会过多占用机床的有效加工行程。机构的操作端采用加长杠杆手柄设计，操作人员只需扳动手柄即可完成夹紧与松开动作，操作行程短，夹紧力通过杠杆放大后可稳定作用在工件表面，不需要额外施加过大的操作力，能够有效降低一线操作工人的装夹劳动强度，适合批量零件加工的高频次装夹场景。

在功能特性上，该夹具的夹紧块采用可更换式设计，针对不同直径的待加工工件，只需更换对应圆弧口径的夹紧块即可适配，不需要整体更换夹具主体，能够大幅降低生产现场的工装配置成本。夹紧块与传动摆臂之间采用铰接连接，夹紧过程中夹紧块可随工件外圆面自适应微调角度，保证夹紧面与工件表面完全贴合，避免点接触夹紧带来的工件压伤或夹紧不稳问题。机构的所有铰接转动部位均设计有耐磨衬套，长期高频使用下的磨损量极小，日常维护只需定期在铰接点加注润滑脂即可，不需要复杂的拆解保养，能够适配生产现场三班倒的连续加工使用需求。

从设计思路层面，该结构摒弃了传统定心夹具复杂的齿轮齿条或螺旋传动结构，采用纯连杆联动的传动形式，整体零件数量少，加工工艺性好，所有结构件均可采用普通45号钢经铣削、钻削加工完成，易损件加工难度低，生产现场可自行测绘加工替换，不需要依赖原厂配件供应。机构的整体布局紧凑，手柄操作方向设置在夹具的侧前方，符合操作人员的常规操作习惯，装夹工件时不需要将手伸入加工区域，操作安全性更高。在夹紧力控制方面，该结构的杠杆传动比经过反复校核，夹紧力既能够满足切削过程中工件不发生位移的要求，又不会因为夹紧力过大导致薄壁类工件出现装夹变形，针对薄壁套类零件的加工场景尤为适用。
