工业级立式机钻加工工装设备结构

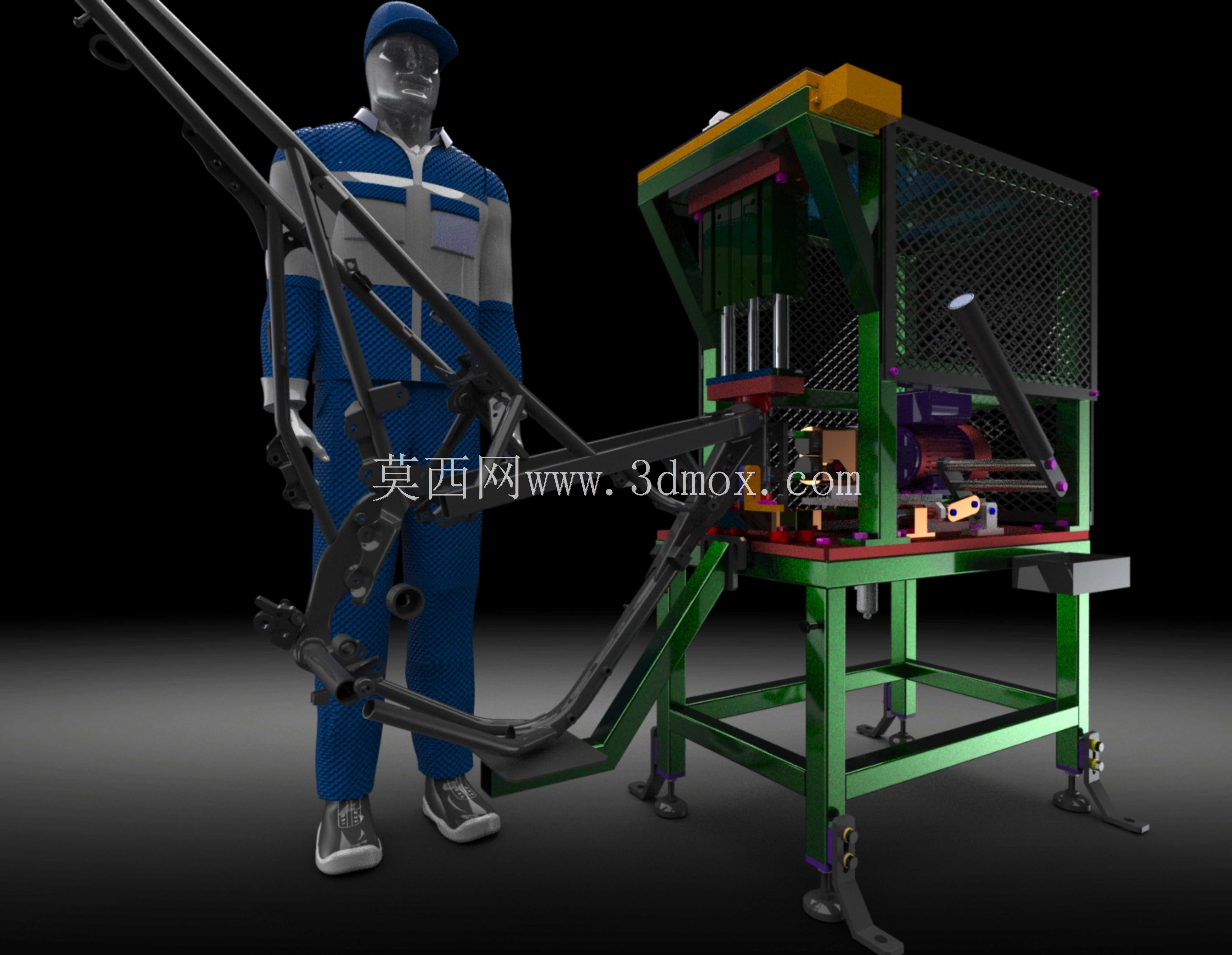

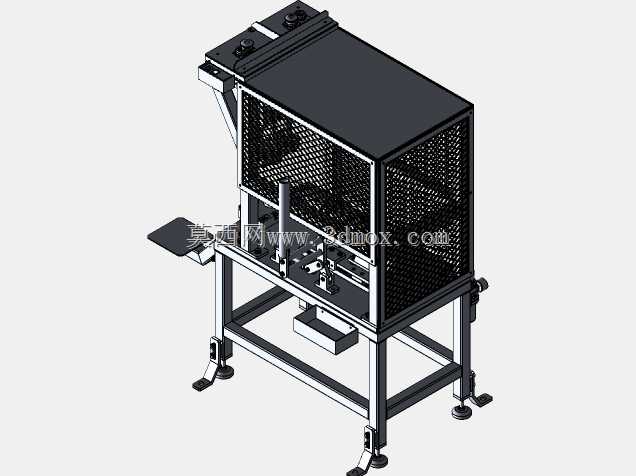

这款机钻设备主要面向中小批量金属零部件的钻削加工场景，常见于五金加工车间、小型机械制造厂的工序段，可完成工件上定位孔、安装孔的钻制作业，适配多规格直柄、锥柄钻头装夹，能覆盖常规黑色金属、有色金属件的钻孔精度要求。设备整体采用方管焊接机架作为承载主体，底部配置可调式支撑脚杯，可在不平整的车间地面完成调平，安装时需预留左右1.2米、前后1.8米的操作与维护空间，机架上部设置防护网罩，将钻削执行机构与操作区做物理隔离，避免切屑飞溅造成的操作安全隐患。从结构设计逻辑来看，设备采用立式排布思路，将钻削动力头布置在机架上部垂直导轨副上，通过手动杠杆机构实现进给动作，操作侧的长手柄可根据操作人员站位调整安装角度，适配不同身高操作者的施力习惯，降低长时间操作的疲劳感。工件装夹区域设置在机架中部工作台面，配套专用夹具可快速完成待加工工件的定位锁紧，夹具的定位基准与钻头主轴的同轴度在设计时做了公差约束，可保证钻孔位置度满足常规机加工要求，无需重复找正即可完成批量工件的装夹加工。设备左侧预留了钻架附件的安装位，可根据加工需求加装深度定位挡块，实现定深钻孔作业，避免人工进给时出现钻穿或者深度不足的问题。机架下部预留了动力组件的安装空间，可根据实际加工需求匹配不同功率的驱动单元，针对不同材质的工件调整钻削转速，设备整体做了模块化拆分设计，各功能部件通过螺栓连接组装，后期维护时可单独拆卸更换磨损的导轨套、进给轴承等易损件，无需整体拆解机架。操作区域的工作台面做了排屑缺口设计，钻削产生的切屑可顺着缺口落入下方集屑槽，日常清理时只需抽出集屑槽即可完成切屑清运，减少日常维护的工作量。设备的检验基准面设置在工作台与主轴安装法兰处，日常校准精度时可通过百分表打表检测主轴与工作台的垂直度，快速判断设备是否需要调校，保证长期使用后的加工精度稳定性。
