金属薄板冲压成型模具及配套钣金件结构

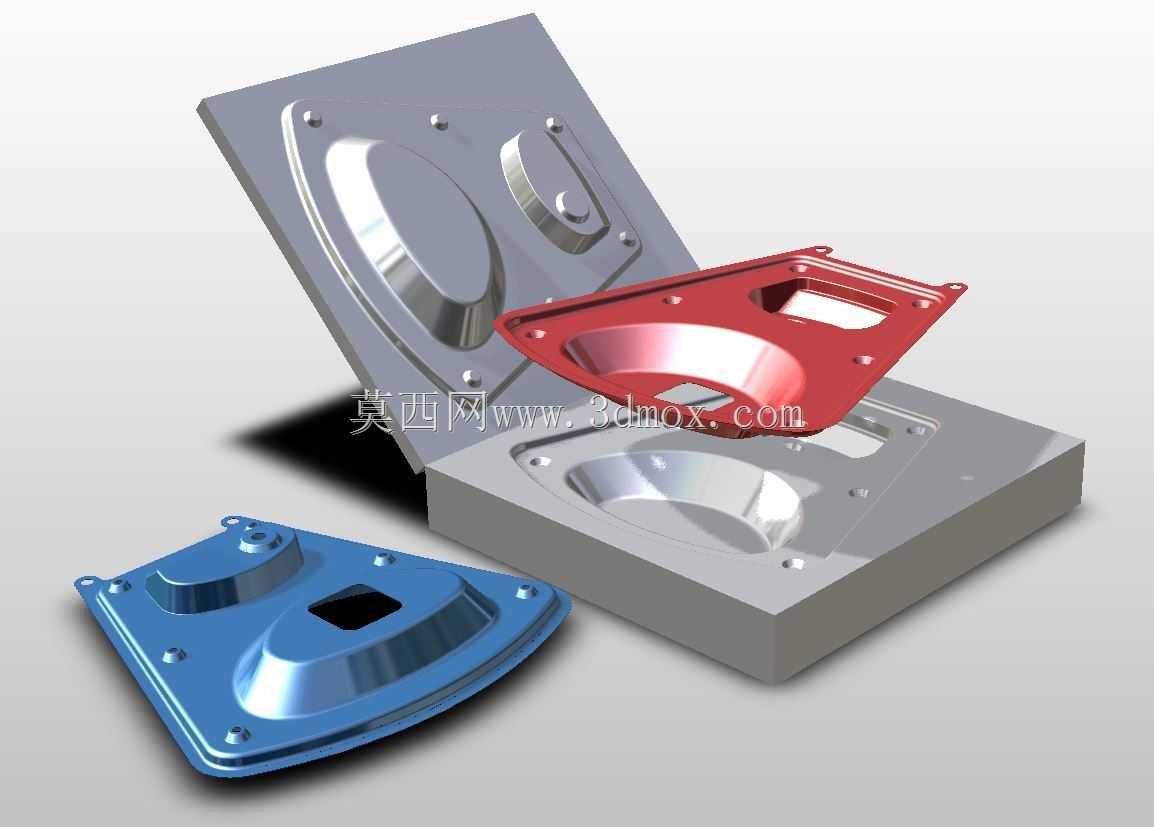

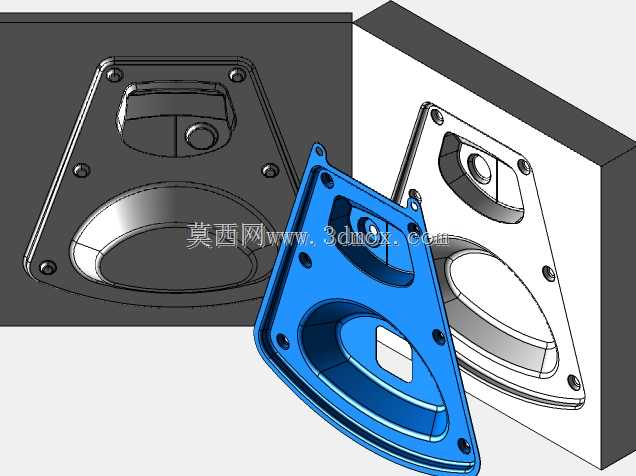

这套薄板冲压成型相关结构，主要面向家电外壳、汽车覆盖件小批量试制、通用五金钣金件量产的冲压工序场景，适配开式单点压力机的安装工位，上下模座采用标准模架规格，安装孔位间距匹配常见25吨到63吨压力机的工作台T型槽布局，无需额外加工过渡连接板即可完成装夹。从结构设计逻辑来看，上下模的分型面完全贴合薄板件的曲面成型走向，凸模与凹模的单边间隙按照0.12倍料厚设置，针对薄板0.8到1.5mm的常用冲压料厚区间做了间隙补偿，避免成型过程中出现板料拉裂、起皱的缺陷，同时在模腔的转角位置做了R2到R5的圆角过渡，减少板料流动时的应力集中。配套的红蓝两色钣金件为同模腔成型的不同表面处理样件，成型后零件的边缘法兰边预留了6个安装定位孔，孔位同轴度公差控制在0.05mm以内，可直接适配后续总成装配的铆接、螺栓固定工序，不需要二次钻孔修正。模架的导向采用外置导柱导套结构，导柱配合精度为H6/h5，合模过程中可保证上下模的对位偏差不超过0.02mm，避免成型面错位导致的零件尺寸超差。在实际生产场景中，这套结构可完成薄板的拉延、切边一体化工序，模座上预留的废料滑落通道可直接对接压力机工作台的落料口，连续冲压时无需人工清理模腔废料，单工序节拍可控制在8到12秒每件，适配中小批量钣金件的量产需求。设计过程中针对薄板成型的回弹问题做了预变形补偿，在零件的弧形曲面位置设置了1.2度的回弹补偿角，成型后零件的曲面轮廓度可控制在0.1mm以内，满足后续装配的贴合度要求。模体的材料选用Cr12MoV冷作模具钢，淬火硬度达到HRC58-62，可承受连续10万次以上的冲压冲击而不出现模面塌陷、磨损超差的问题，日常维护仅需定期在导柱位置添加润滑脂，检查紧固螺栓的预紧力即可。
