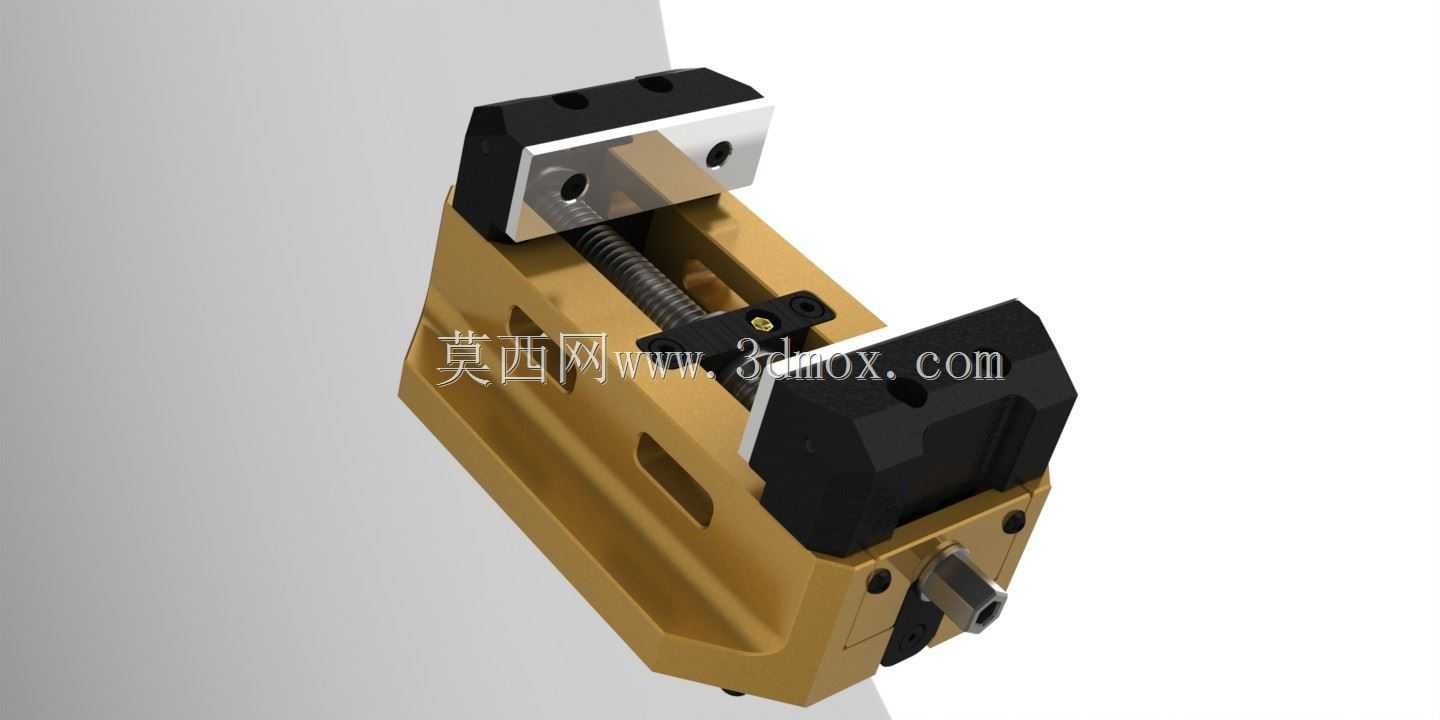

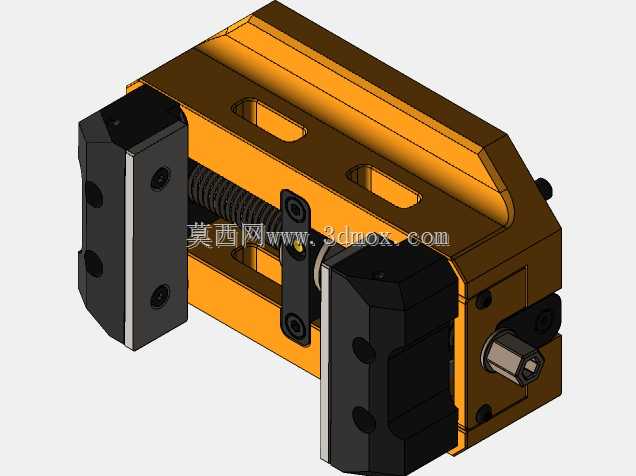

五轴加工中心用精密自定心台钳结构

这款台钳主要适配五轴联动加工中心的装夹需求，区别于传统平口钳的结构设计，核心围绕五轴加工时的刀具避让需求做了针对性优化。日常加工场景中，五轴设备常需完成多面体联动铣削、复杂曲面轮廓加工，传统台钳钳身高度过高、夹持端突出结构多，极易在主轴摆角加工时发生碰撞干涉，这款台钳在设计阶段就将钳身整体做了低轮廓化处理，夹持块采用可换式结构，可根据工件材质更换软爪或者硬爪，软爪可通过预镗实现更高的同轴度夹持，适配异形零件、小型精密零件的装夹需求。从功能特性来看，其采用丝杆驱动的自定心夹紧结构，转动端部的方头输入轴即可带动两侧钳口同步向中心收拢，夹紧行程覆盖常规小型精密零件的装夹尺寸范围，钳身主体采用高强度合金材质做一体化加工，导轨面做了淬硬处理，长期反复装夹也不易出现磨损变形，保证夹持精度的保持性。设计过程中，钳身侧面预留了标准的工装安装定位槽，可直接适配五轴转台的标准T型槽安装接口，无需额外制作过渡连接板，安装时只需将钳身底部的定位键卡入转台T型槽，锁紧固定螺栓即可完成装夹，安装边界控制在五轴转台的常用工作台面尺寸范围内，不会超出转台的回转直径边界，避免转台回转时与机床护罩、主轴单元发生碰撞。钳口的夹紧力可通过输入扭矩进行控制，针对薄壁类零件加工时，可降低输入扭矩避免工件夹装变形，针对钢件、不锈钢等重切削场景，可增大输入扭矩保证夹持可靠性，防止加工过程中工件移位。丝杆传动副做了防尘密封设计，加工产生的金属切屑、切削液不易进入传动腔内部，日常维护只需定期清理钳身表面切屑、加注少量润滑脂即可，无需频繁拆解维护。夹持块的安装采用标准快换接口，更换不同规格钳口时无需拆卸整个钳身，只需松开钳口的固定螺钉即可完成替换，适配不同零件的装夹需求，比如加工圆形棒料时可更换V型钳口，加工异形件时可更换定制仿形钳口，大幅提升工装的通用适配性，减少车间内工装的储备种类，降低生产准备阶段的工装成本。
