轻量化镂空式铝合金转角支撑固定支架

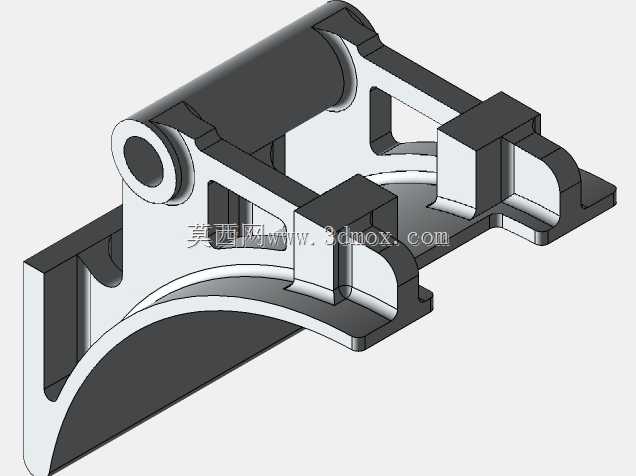

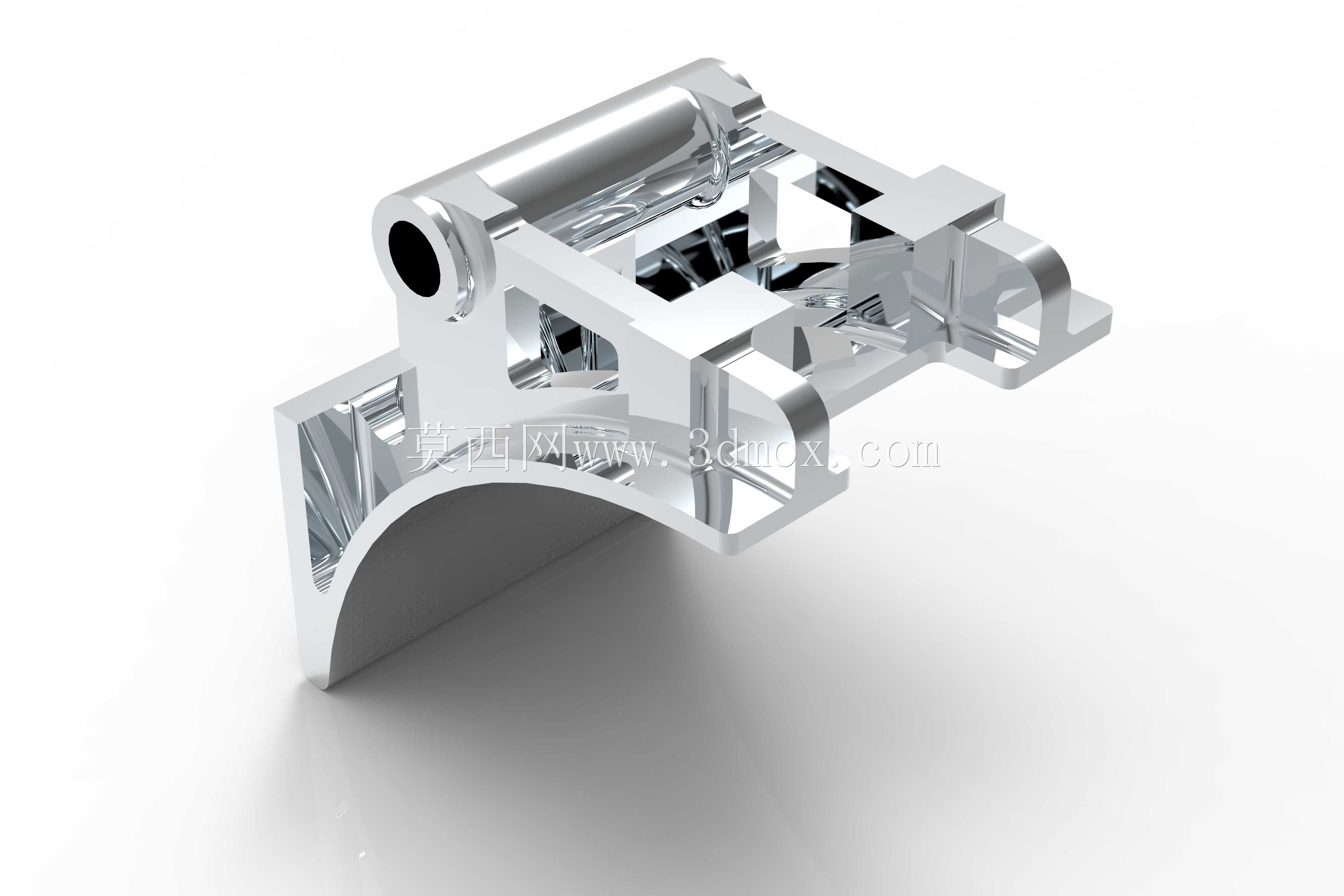

这款铝合金转角支撑支架，主要应用在自动化生产线侧边走线架固定、小型检测设备框架转角加固、轻型输送线旁侧附件安装等场景，日常工况下承担垂直方向静载荷与水平方向的小幅交变载荷，避免框架连接位置出现应力集中导致的形变开裂。从结构设计来看，支架采用一体化铣削成型的加工思路，主体转角位置做了圆弧过渡处理，没有尖锐的直角应力集中点，外侧的镂空减重槽并非随意开设，每一处槽位都经过受力路径排布，在不降低整体结构刚性的前提下，尽可能去除非受力区域的多余材料，相比同尺寸实心铝制支架重量降低近四成，同时镂空结构也能减少设备运行过程中的积尘积液，适配有轻度清洁要求的生产工位。支架上部设置的同轴销孔，用于和配套的铰接销轴配合，实现上部连接件的小角度转动调节，孔位内壁预留了足够的精加工余量，装配时可根据实际配合公差做精铰处理，保证铰接转动的顺畅度，避免出现卡滞或旷量过大的问题。下部的弧形贴合面，专门适配圆形型材或圆柱类构件的外壁安装，贴合面的弧度公差控制在合理范围内，安装时不需要额外打磨修配就能和安装基面完全贴合，配合侧面的卡扣式固定结构，不需要额外加装过多紧固件就能完成预固定，降低现场装配的操作难度。安装边界方面，支架的整体外轮廓适配常规40系列铝型材的安装间距，侧边预留的安装凸台可直接卡入型材槽内，不需要额外制作转接板，横向安装空间占用小，在狭窄的设备框架间隙内也能完成布置。设计过程中充分考虑了铝材质的切削加工特性，所有内转角位置都预留了刀具退刀空间，没有出现加工死角，常规三轴CNC设备就能完成全工序加工，不需要定制特殊成型刀具，能有效控制单件加工成本。支架表面的阳极氧化处理层，能提升日常使用中的耐磨损与抗腐蚀性能，在普通车间温湿度环境下长期使用不会出现表层氧化剥落的问题，铰接位置的接触面可根据使用需求加装自润滑衬套，进一步提升转动副的使用寿命，减少日常维护的频次。
