汽车异形冲压件专用检具结构设计

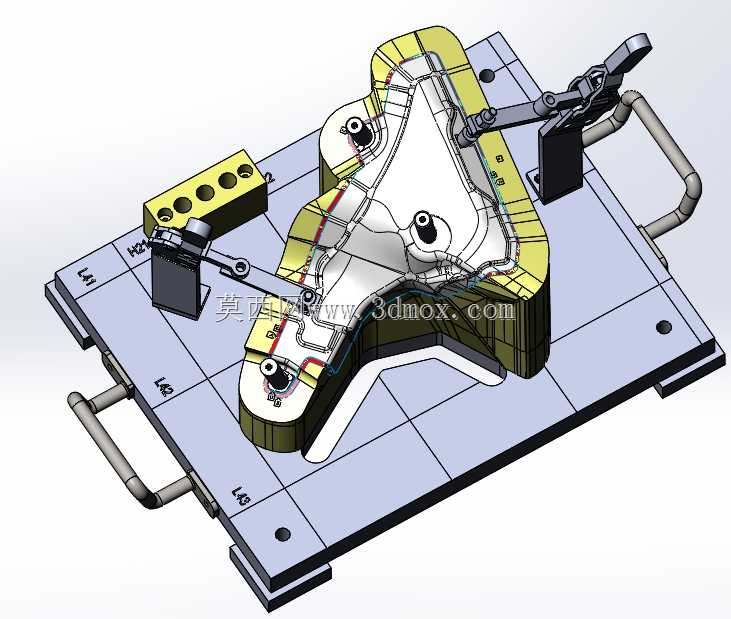

这套检具针对汽车车身异形覆盖件的线下快速检测需求设计，主要应用在冲压车间工序间抽检、焊装上线前零件全尺寸校验场景，替代传统三坐标测量的低效流程，满足生产线节拍下的快速判定需求。整套检具以带吊装把手的铸铁平台作为安装基座，基座表面做发黑防锈处理，所有检测基准面均经过精磨加工，平面度控制在0.02mm以内，作为整套检具的尺寸基准载体。检具的核心定位型面完全贴合待检测零件的理论数模型面，型面加工采用五轴铣削后做表面淬火处理，硬度达到HRC45以上，避免长期使用出现磨损导致检测偏差，型面边缘刻有清晰的基准刻度线，方便检测人员快速目视判定零件轮廓偏差是否在公差带范围内。定位结构采用三个基准孔定位销配合两个辅助支撑块的设计，主定位销采用菱形销设计避免过定位，定位销与零件基准孔的配合间隙控制在0.05mm以内，保证零件装夹后的重复定位精度。夹紧机构选用卧式快速夹钳，夹头位置对应零件的非检测面，夹紧行程预留15mm的操作空间，夹头接触位置粘贴聚氨酯软垫，防止夹紧过程中划伤零件表面，夹钳的压紧力控制在150N左右，既保证零件装夹稳固不会晃动，又不会导致薄壁冲压件产生装夹变形。基座两侧安装的管状把手采用无缝钢管弯折成型，表面做包胶处理，方便检具在不同检测工位之间的转运，基座底部预留四个M12的安装脚孔，可直接固定在检测工作台面上，也可适配通用检测支架的安装接口。检具上预留了多个通止规插入孔位，对应零件上的安装孔位位置，检测时无需额外找正，可直接使用配套的通止规快速判定孔位位置度与孔径是否合格，所有检测孔位的位置公差均按照零件图纸要求的±0.1mm精度加工。整套检具的外形尺寸控制在600mm×450mm×200mm范围内，总重量不超过35kg，单人即可完成转运与装夹操作，不需要额外的吊装设备辅助。设计过程中充分考虑了人机操作的便利性，所有夹紧手柄的操作高度距离基座表面120mm左右，符合人工站立操作的舒适高度，检测人员无需弯腰即可完成所有装夹与检测操作，单零件的检测时间可控制在1分钟以内，相比三坐标检测效率提升20倍以上。型面的分块设计充分考虑了加工工艺性，将复杂的整体型面拆分为三个独立的镶块结构，每个镶块单独加工后通过定位销固定在基座上，既降低了五轴加工的难度，也方便后期出现局部磨损时单独更换镶块，降低检具的维护成本。镶块与基座的连接采用内六角螺栓加圆柱销定位的方式，每个镶块设置两个定位销，保证镶块安装后的位置精度，镶块之间的拼接缝隙控制在0.03mm以内，不会出现台阶面影响零件的放置。检具上所有的锐角边均做了C2倒角处理，避免操作过程中划伤检测人员，基座表面刻有清晰的零件编号、基准方向标识与公差带说明，检测人员无需查阅图纸即可快速识别检具对应的零件型号与检测要求。
