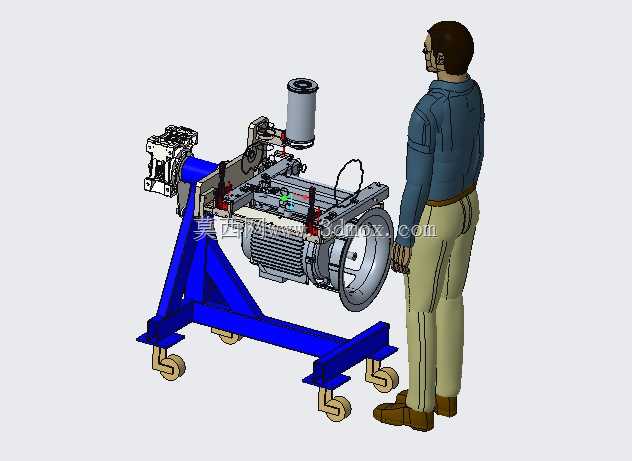

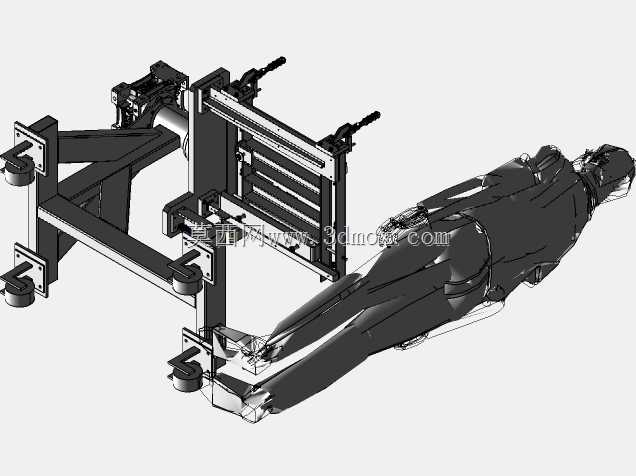

带移动脚轮的手动驱动装配作业夹具

这款夹具主要面向中小批量零部件的人工装配工位场景，尤其适配电机类回转部件的预装、总装工序，可在装配车间内灵活转场，适配不同工位的作业需求，解决传统固定装配台无法调整工件姿态、转场需额外吊装的痛点。设备底部配置四个万向脚轮，其中两个带刹车结构，整体支架采用型钢焊接成型，安装边界控制在长1200mm、宽800mm、高1100mm范围内，作业时夹具中心高度匹配成年操作人员站立作业的舒适区间，无需额外垫高或俯身操作，可降低长时间装配的作业疲劳度。夹具的核心功能是通过单驱动手轮实现夹持工件的多自由度翻转与角度锁定，操作人员可根据装配工序需求，将工件调整至最便于操作的角度，比如在安装端盖螺栓时可将结合面调整至水平朝上，在接线工序可将接线盒位置调整至正对操作人员的视角，全程无需反复搬动重型工件，单名操作人员即可完成全部姿态调整操作。设计过程中优先考虑了装配作业的操作冗余空间，夹持端采用可调节的装夹接口，可适配一定尺寸范围内的同系列工件，无需频繁更换夹头；支架后侧预留了气动或电动工具的挂放位置，顶部可配套安装小型辅助压装部件，满足轻量压装、定位销敲入等辅助工序的使用需求。翻转机构内置阻尼锁紧结构，调整角度后可自动锁止，不会出现工件自重导致的回转下坠问题，保障作业过程的安全性；整体结构无复杂传动部件，日常维护仅需定期对转轴位置加注润滑脂即可，维护成本极低。在产线布局时，该类移动夹具可根据当日生产计划灵活调配至对应工位，无需像专用固定台架那样预留固定安装位置，能有效提升中小批量多品种装配场景的场地利用率，同时减少工件在不同工位间吊装转运的等待时间，压缩单台产品的装配作业周期。夹具体的受力结构经过校核，可承载最大150kg的回转类工件，夹持时不会出现工件变形问题，装夹接触面采用软质防护垫，避免装夹过程中刮伤工件的加工表面。
