长孔加工双点位内撑式夹持工装

在回转体长孔类零件的内孔精加工工序中，常规单点位内撑夹具往往无法覆盖长孔轴向的多个尺寸区段，加工过程中工件远端容易出现振颤、让刀问题，直接影响内孔的圆柱度、同轴度公差要求，这款双点位内夹结构正是针对这类加工痛点开发的夹持方案。从实际应用场景来看，这类夹具多配套数控车床、内圆磨床使用，专门针对轴向长度较大、内孔存在多段尺寸公差要求的轴套类、缸体类零件装夹，相比传统三爪卡盘从外圆夹持的方式，内撑式夹持可以避开工件外圆的加工避让需求，一次装夹即可完成外圆、端面、内孔台阶的多工序加工，减少二次装夹带来的定位误差。

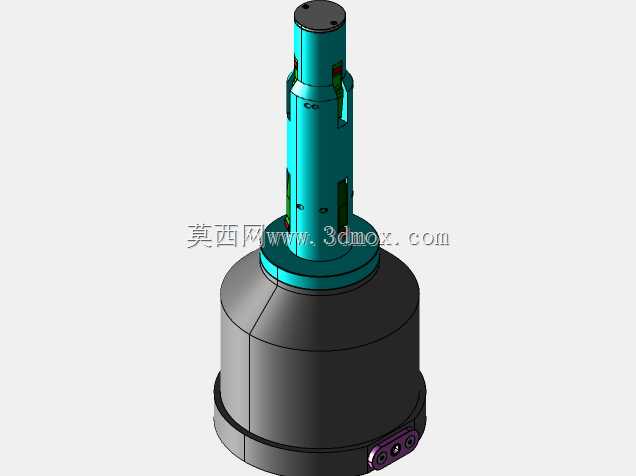

结构设计上，夹具体采用下部大直径法兰盘作为安装基座，法兰盘上预留的安装接口可直接匹配机床工作台的标准T型槽间距，安装时通过法兰端面与工作台面贴合保证定位基准，整体安装边界不超出常规中型机床的工作台承载范围，上部夹持段的直径根据待加工工件的内孔基准尺寸设计，两个夹紧点位沿轴向分布，分别对应长孔的近端面区段和远端面区段，其中远端夹紧机构内置压缩弹簧作为预紧力来源，在主夹紧动作完成后，弹簧驱动的第二夹紧块会自动顶紧工件内孔的远端位置，无需额外设置独立的驱动油路或气路，简化了夹具的配套动力需求。

实际使用过程中，工件从夹具体上部套装到位后，主夹紧机构动作带动近端点的夹块向外撑开，贴合内孔壁完成主定位，此时远端夹块在弹簧预紧力的作用下始终保持与内孔壁的贴合状态，抵消加工过程中切削力传递到工件远端产生的振动，两个夹紧点位的夹块工作面都做了防滑纹理处理，同时预留了磨损补偿余量，长期使用出现磨损后可单独更换夹块，无需更换整个夹具体，降低工装维护成本。夹具体下部的基座采用铸铁材质，保证足够的刚性和吸振性能，上部夹紧模块采用合金工具钢制作，经淬火处理后具备足够的耐磨性和夹持强度，夹块的伸缩行程经过精确计算，既可以适配一定尺寸范围内的内孔工件，也不会因为行程过大导致夹块脱出导向槽。

从安装适配性来看，法兰基座的厚度、安装孔的孔位分布都符合通用机床的工装安装标准，不需要对现有机床工作台做额外改造即可直接换装，夹具体的整体重心落在法兰基座的中心位置，高速旋转工况下不会出现偏心动载荷，适配机床的最高转速区间可以覆盖常规内孔精加工的转速要求。在一些小批量多品种的加工场景中，只需要更换对应尺寸的夹块，就可以快速适配不同内径的长孔类工件，无需重新制作整套夹具，大幅缩短工装准备周期。
