数控机床工件夹持固定工装结构

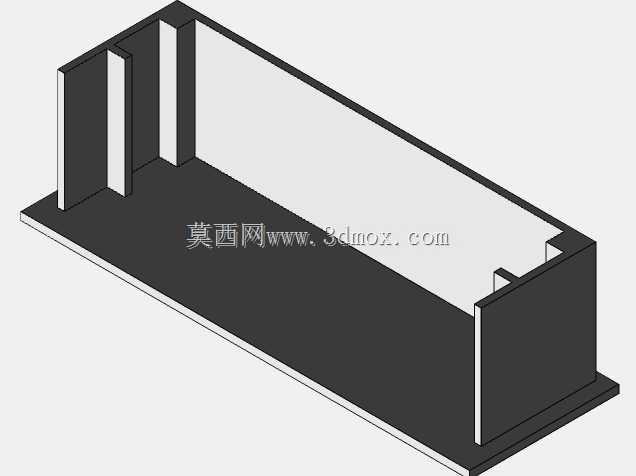

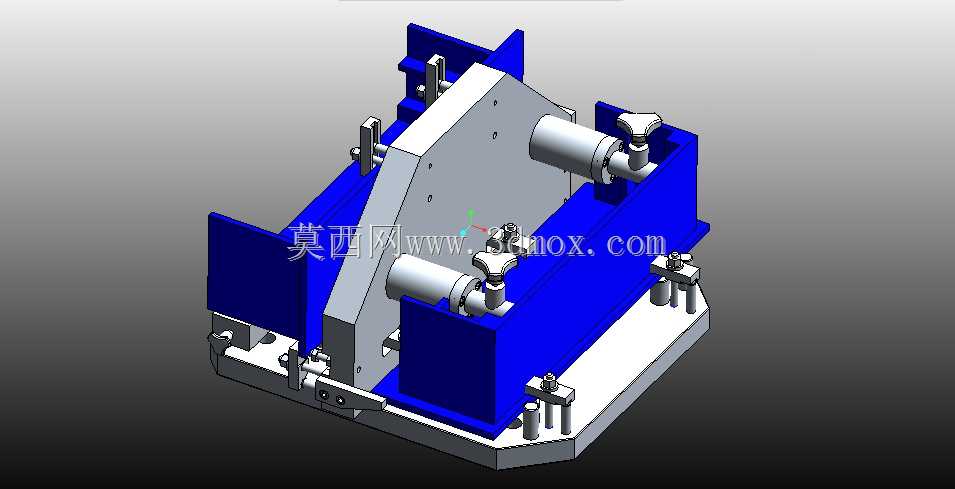

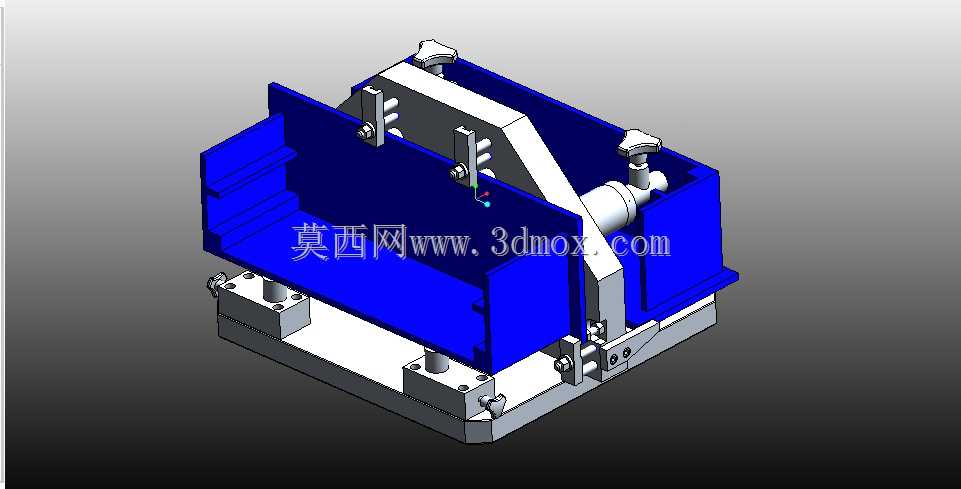

这款夹持固定工装主要适配立式数控铣床、加工中心的批量零件加工场景，针对异形结构件、箱体类零件的侧面加工、孔系加工工序做定向设计，解决常规平口钳夹持行程不足、异形件定位基准难统一的问题。工装整体采用底座加双侧可调夹持臂的结构布局，底座通过底部四个带定位销的安装块与机床工作台T型槽配合，安装时可通过定位销快速对齐工作台基准槽，无需反复打表找正，单套工装的安装调试时间可控制在十分钟以内，适配行程覆盖常见中小型箱体类零件的夹持范围，双侧夹持臂的开合行程可通过顶部的手轮调节，调节过程中双侧夹块同步位移，保证工件中心始终与工装定位基准重合，避免偏载导致的加工振纹。夹块工作面做了防滑齿纹处理，针对毛坯面工件可提供足够的夹持摩擦力，针对已加工面可更换软质夹块，避免夹伤工件已加工表面。工装后侧设置有可调节的支撑顶紧机构，当工件悬伸长度较大时，可通过后侧的顶紧螺杆对工件尾部做辅助支撑，减少加工过程中工件的让刀变形，顶紧头采用万向浮动结构，可自适应工件尾部的不规则表面，保证支撑接触面积足够。设计过程中优先考虑了工装的刚性与操作便捷性的平衡，主体支撑框架采用厚壁钢板焊接后去应力处理，再经数控铣加工保证各安装面的形位公差，夹持臂的导向部位采用矩形导轨结构，相比圆柱导向结构抗偏载能力提升40%以上，可承受大切削量铣削时的侧向切削力。夹块的安装接口采用标准化T型槽设计，可根据不同工件的外形快速更换对应仿形夹块，无需对工装主体做额外改造，适配多品种小批量的加工生产需求。工装的整体安装边界控制在常规中小型加工中心的工作台行程范围内，不会超出行程导致加工干涉，各调节手轮的操作位置均设置在工装外侧，操作人员在机床防护门外即可完成工件的装夹与拆卸，无需探身进入加工区域，提升装夹操作的安全性。
