木工拼板快速夹持工装结构设计

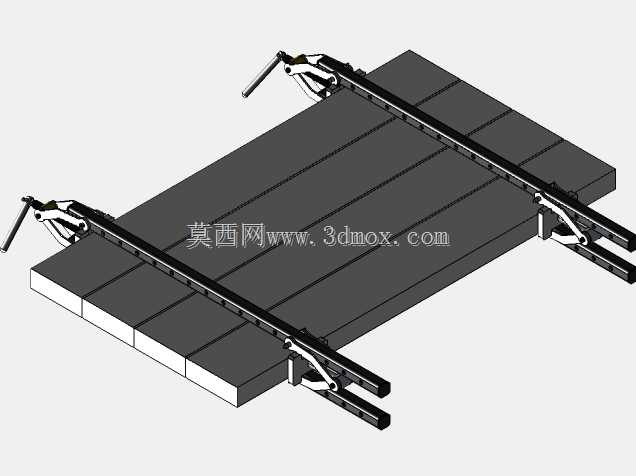

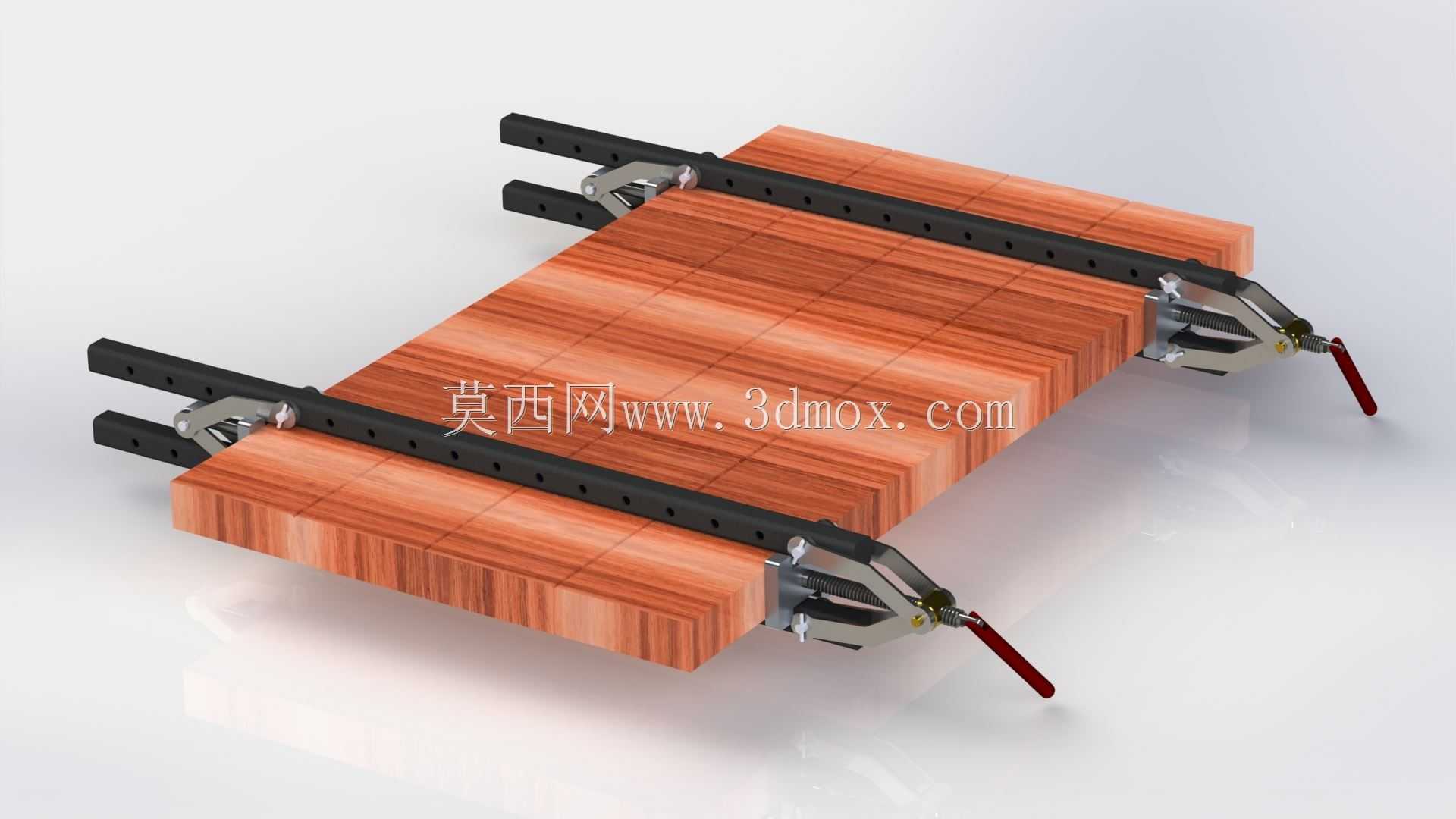

这款夹持结构主要面向实木拼板作业场景设计，在实木家具制造、集成材加工、木构件预制等工序中，解决多块规格板材拼接时的施压固定需求，替代传统F夹、G夹零散施压的低效作业模式，可适配不同幅面的拼板作业，从窄条料拼接到大幅面台面板拼接都能覆盖。结构采用双平行导杆作为承载基础，导杆上预设等间距定位孔，夹钳组件可沿导杆滑动调整间距，匹配不同宽度的板材组合，夹钳与导杆的配合间隙控制在0.1mm以内，滑动顺畅无卡滞，锁紧后不会出现偏移松脱。夹钳本体采用杠杆式快速锁紧结构，扳动手柄即可完成夹持动作，相比传统螺旋夹钳，锁紧和释放的操作效率提升60%以上，夹头接触板材的位置做了加宽平面处理，接触面积比普通夹钳大3倍，施压时不会在软质木材表面留下压痕，也能避免局部压强过大导致的板材变形。设计时充分考虑了拼板作业的受力特点，四个夹钳对称分布在板材两侧，每侧两个夹钳沿导杆方向排布，可根据板材长度调整夹钳间距，保证整段拼接缝的压力均匀分布，避免出现局部施压不足导致的拼缝开胶问题。导杆的长度可根据常用拼板幅面做适配，常规作业场景下导杆有效行程覆盖1.2米到2.4米的板材宽度，夹钳的最大开口量适配100mm以内的叠层板材厚度，可满足常规实木拼板、指接板拼接的厚度需求。安装使用时无需额外固定基座，直接将待拼接涂胶后的板材对齐码放在平整工作台面上，将两组导杆分别放置在板材靠近两端的位置，滑动夹钳对准板材侧边，扳下锁紧手柄即可完成固定，待胶水固化后扳动手柄即可快速释放，无需额外工具辅助。夹钳的施力方向垂直于板材拼接面，锁紧力通过杠杆结构放大，单夹钳最大夹持力可达800N，足以抵消木材拼接时的内应力，保证拼缝紧密贴合，导杆采用高强度碳钢材质，受力时挠度控制在0.5mm/米以内，不会因为夹持反力出现弯曲变形，保证施压的平直度。
