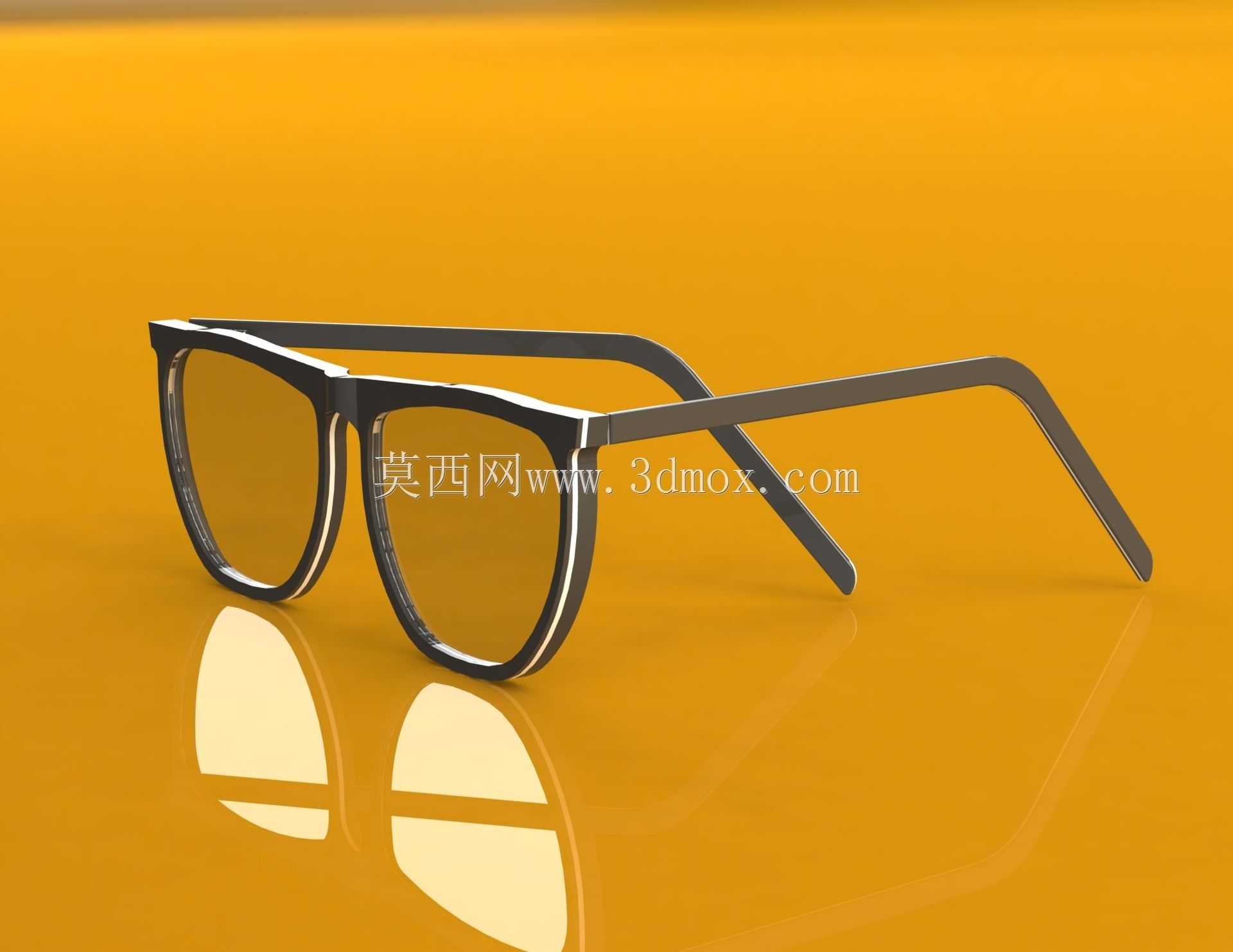

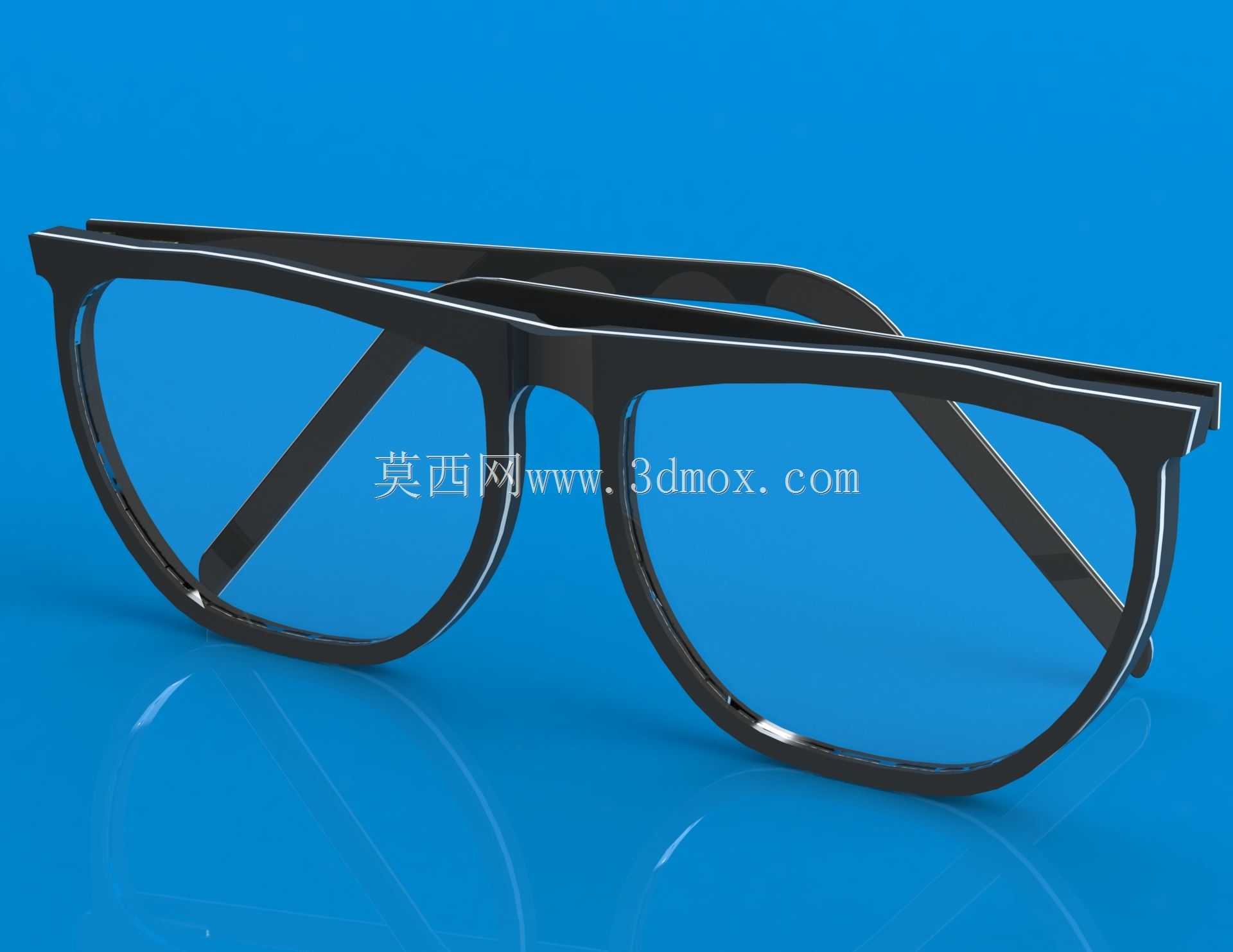

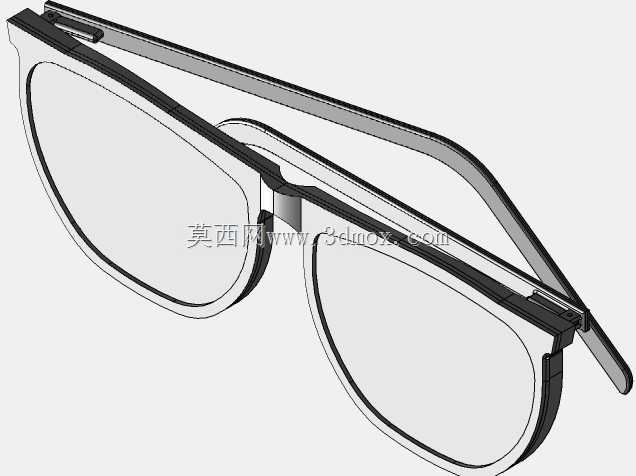

黑框板材平光眼镜结构三维数模

日常佩戴的黑框板材眼镜，在结构设计上需要兼顾佩戴贴合度、镜框受力稳定性与外观流畅性，这类镜架的三维建模常被用于眼镜新品开模前的结构验证、佩戴适配模拟，也可作为穿戴类产品设计的参考基准。从实际使用场景来看，这类全框镜架主要用于日常视力矫正镜片的承托，也可作为装饰性平光镜搭配日常穿搭，镜架整体采用一体式前框设计，镜框边缘做了均匀的厚度过渡，既保证镜片安装后的卡槽卡合强度，也避免框体过厚带来的外观笨重感。镜腿与前框的连接位置采用常规的铰链铰接结构，建模时预留了铰链安装的配合间隙，镜腿整体做了贴合人体耳侧轮廓的弧度弯曲，尾端做了收窄的圆滑过渡，避免长时间佩戴对耳后皮肤造成压痕，镜腿的开合角度设置在常规佩戴所需的90度至100度区间，同时预留了小范围的弹性形变空间，适配不同脸宽的佩戴需求。前框的鼻梁位置做了贴合鼻型的内凹弧度，预留了鼻托安装的卡位，可根据实际生产需求搭配固定式板材鼻托或者可调式金属鼻托，镜框的镜片卡槽深度设置在1.2mm至1.5mm区间，适配常规树脂镜片的边缘厚度，卡槽内壁做了微小的倒角处理，避免镜片安装时出现应力集中导致的崩边问题。建模过程中对镜架的整体外轮廓做了连续曲面处理，框体表面的圆角过渡均匀，没有突兀的棱角，既满足日常佩戴的触感舒适度，也符合注塑生产时的脱模要求，镜架的整体宽度控制在常规成人面部适配的135mm至145mm区间，镜腿长度设置在130mm至140mm区间，前框高度设置在35mm至40mm区间，这些尺寸边界都参考了国内成人面部尺寸的通用统计数据，能覆盖大多数普通消费者的佩戴适配需求。在结构受力层面，前框的中梁位置做了局部加厚处理，提升镜架整体的抗扭强度，避免日常摘戴过程中因为单手拉扯导致的框体变形，镜腿的截面采用渐变厚度设计，靠近铰链的位置厚度稍大以保证开合受力强度，靠近尾端的位置逐渐减薄以提升佩戴的贴合舒适度，整个模型的曲面连续性达到G2级别，可直接导入渲染软件做外观效果验证，也可导出为加工格式用于手板打样的结构校验。
