墙面安装式健身软球支撑固定座结构

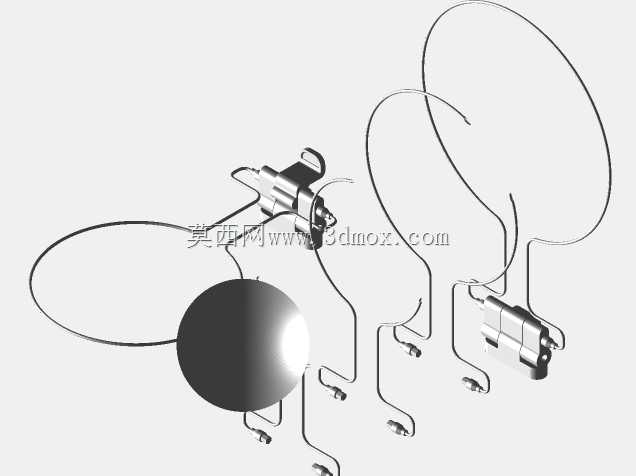

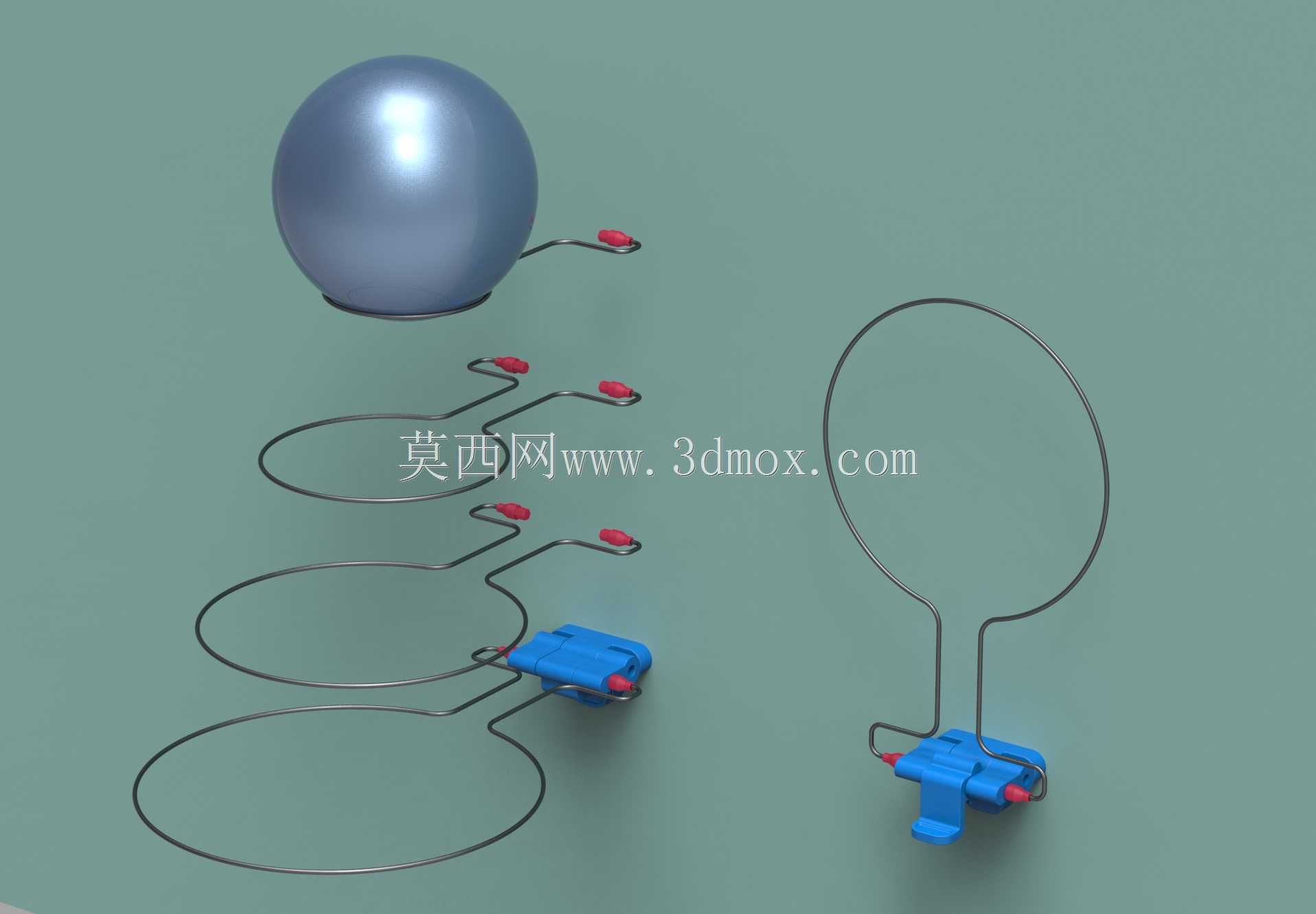

这款墙面安装的软球支撑固定座，主要面向家庭健身区、商用健身房的墙面空间利用场景设计，解决常规健身球随意摆放占用地面空间、易滚动滑落的收纳痛点，同时也可作为核心稳定训练时的软球定位支撑部件使用。整套结构包含不同直径规格的金属丝承托环、快装式墙面固定基座两个核心部分，承托环采用弹性金属线材弯折成型，环体弧度经过反复调校，能够贴合不同直径充气球类的外球面，不会对软球表面造成挤压形变或磨损，环体末端延伸出的卡接段可直接嵌入固定基座的卡槽内，无需额外螺丝紧固即可完成承托环的装配，用户可根据所持软球的实际尺寸更换对应规格的承托环，适配直径从45cm到75cm区间的常规健身软球。固定基座采用工程塑料一体注塑成型，基座背部设计有贴合墙面的平整安装面，预留两个膨胀螺丝安装孔位，安装孔中心距为60mm，适配常规M6规格的膨胀螺栓，安装时仅需在墙面标记孔位、钻孔打入膨胀管后即可将基座锁附在墙面，基座整体突出墙面的厚度为32mm，不会过多占用通行空间，基座内部设置有弹性卡扣结构，承托环插入后可自动锁止，需要拆卸收纳时按压基座侧面的解锁卡扣即可拔出承托环，方便用户根据使用需求快速切换承托规格或拆除收纳。设计过程中重点考量了承重性能与安装容错率，单组承托环的额定承重为15kg，完全覆盖常规充气球类的重量范围，金属承托环表面做了喷塑处理，触感光滑无毛刺，避免刮伤球面或用户肢体，基座边角全部做了R3以上的圆角过渡，消除磕碰风险。不同于常规落地式球架的结构形式，这款壁挂式支撑座完全依托墙面承载，不占用地面活动面积，尤其适合小户型家庭健身角、健身房边角区域的零散空间利用，承托环的开放式环体设计取放球时无需对位卡入，单手即可完成取放操作，日常使用便捷度较高。在安装边界上，要求安装基面为实心砖墙或混凝土墙面，禁止在石膏板、轻质空心砖墙面直接安装，若需在轻质墙面安装需提前加装背板分散受力，基座安装高度建议设置在1.2m至1.5m区间，既方便日常取放，也避免软球放置后过低影响地面通行，承托环安装后水平方向的承重偏移量控制在5mm以内，长期使用不会出现承托环下垂变形的问题。
