3/4规格locline模块化冷却软管连接段

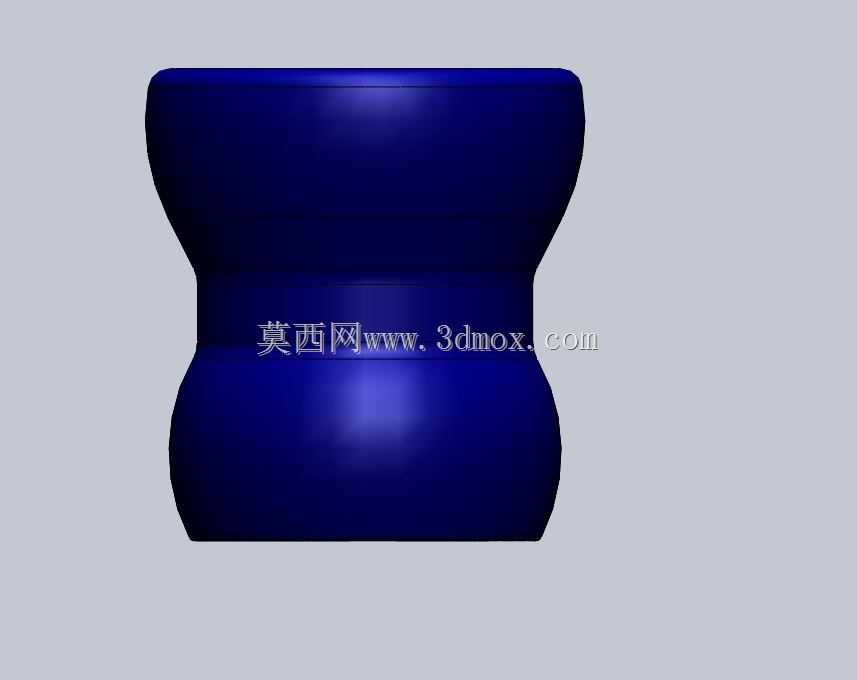

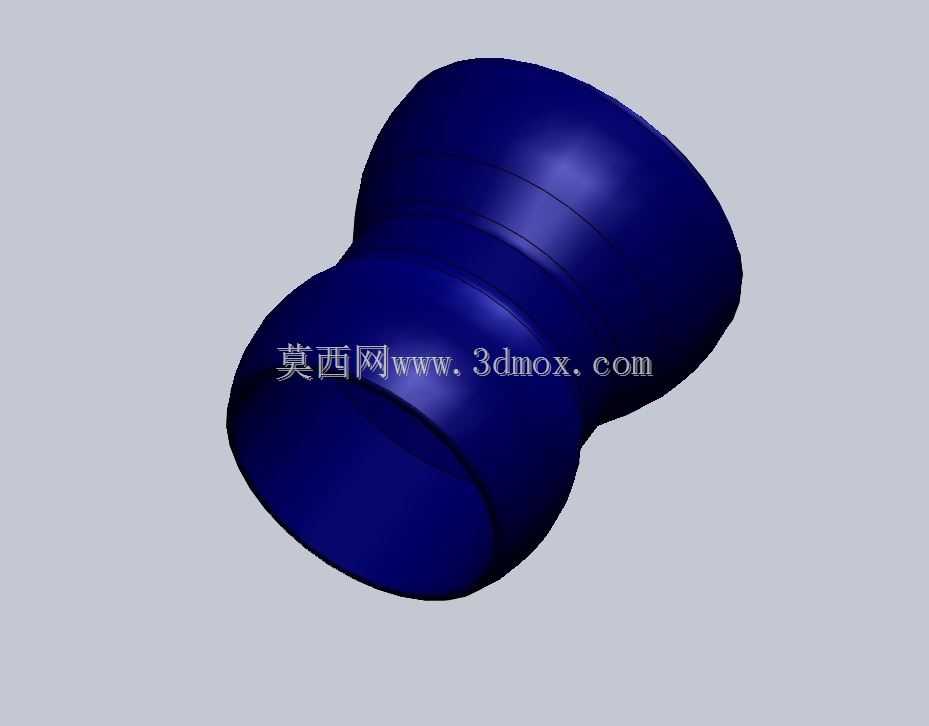

在机床冷却、工业喷淋、气动管路排布这类需要灵活调整介质输出方位的场景里，这类locline结构的连接段是管路系统里的核心衔接零件，日常做设备改造、管路维护时经常会用到。做这个零件的三维建模时，首先要考虑的是和同规格locline管段的卡扣配合精度，毕竟这类模块化软管靠的就是节与节之间的球头-球窝结构实现任意角度弯折定位，配合间隙留大了，管路通冷却液时会因为压力出现松脱漏液，间隙留小了，手动调整管路角度时会非常生涩，甚至掰不动，没法实现灵活转向的功能。从外形来看，这个连接段整体为中空回转结构，两端的接口轮廓完全匹配3/4规格locline管段的卡扣尺寸，安装时不需要额外的紧固件，直接对准相邻管段的接口按压卡入即可完成拼接，拆卸时也只需要稍用力拔开就能拆分，现场调整管路布局时不需要额外工具，能大幅缩短设备调试的时间。设计时特意把内壁做了顺滑过渡，没有突兀的台阶或者棱角，冷却液流经的时候不会产生明显的紊流，能减少管路内部的压力损失，保证出口端的冷却液流量稳定，不会因为管路弯折出现流量骤降的问题。外壁的环形加强筋一方面是和相邻管段卡合时的定位结构，另一方面也能提升零件本身的结构强度，在频繁调整弯折角度的使用场景下，不会因为反复受力出现开裂变形。实际安装时要注意，这个连接段的弯折角度边界是单节最大30度左右，多节拼接后可以实现更大范围的角度覆盖，排布管路时不要超过单节的弯折极限，避免卡扣结构出现塑性变形导致密封失效。这类零件常用在数控车床、加工中心的刀具冷却管路里，也可以用在工业设备的吹气除尘、小型工件的冲洗喷淋管路中，相比传统的固定硬管，搭配这类模块化连接段的软管可以随时根据加工位置调整喷嘴朝向，不需要重新拆管布管，适配不同尺寸工件的加工冷却需求。建模时要重点保证两端配合面的形位公差，球头的球面度、球窝的内轮廓精度直接决定了整个管路的密封性能和弯折手感，中空的通径尺寸要严格匹配3/4规格的通流要求，不能因为壁厚设计不合理压缩通流面积，影响冷却介质的输送效率。
