带螺纹密封结构的塑料瓶注塑成型模具

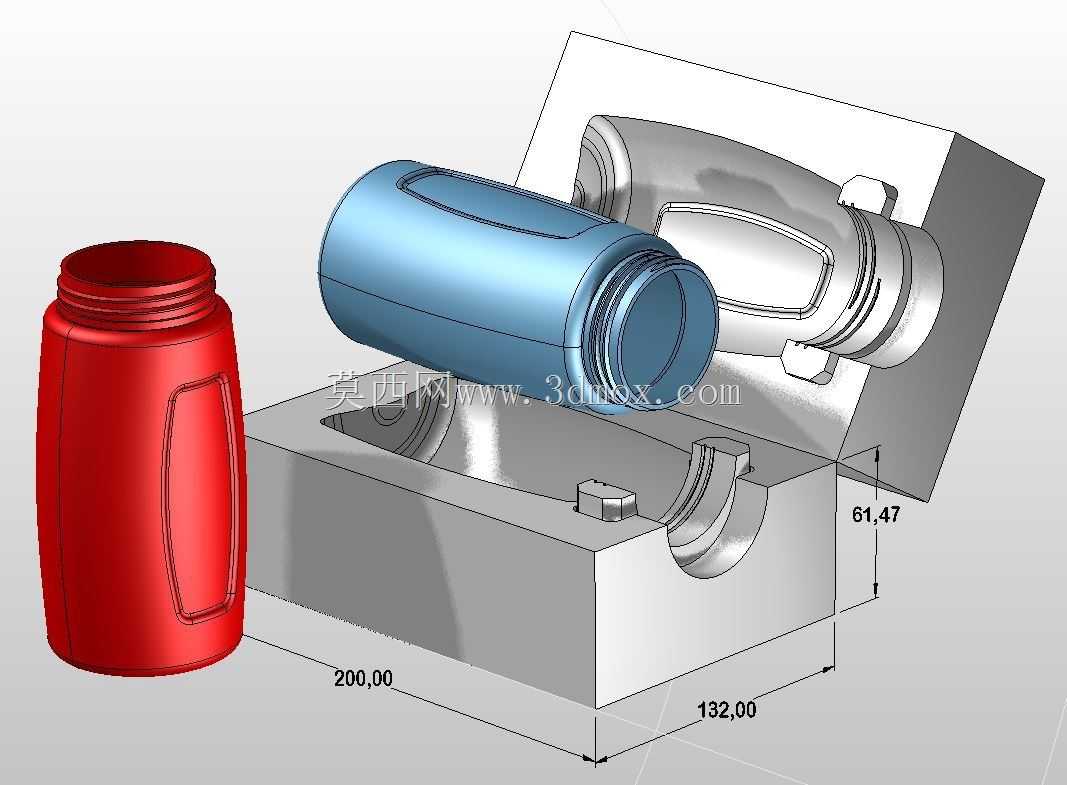

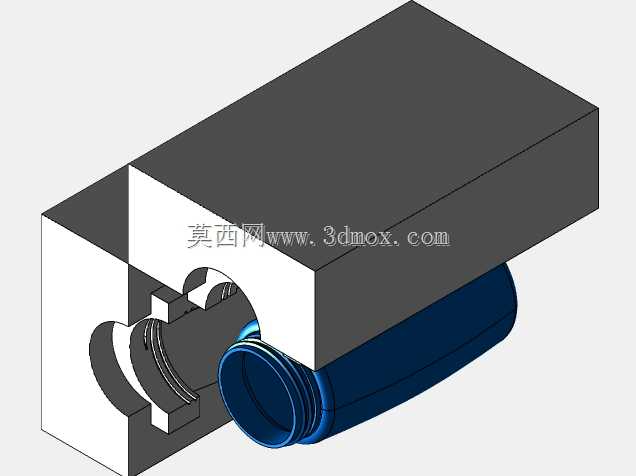

这套模具针对带内螺纹的便携塑料容器开发，核心服务于日用塑料制品的批量注塑生产场景，适配日常饮水杯、密封储物罐这类带旋合密封需求的中空塑料件加工，在食品包装、日化用品灌装的上游成型环节应用广泛。从结构设计来看，模具采用上下对开的分型方案，分型面贴合瓶身最大轮廓线设置，避免开模过程中拉伤瓶身外侧的防滑凹陷结构，瓶身侧面的内凹握持位通过侧向抽芯结构完成脱模，不会在成型件表面留下多余的飞边或顶出痕迹。瓶口的连续螺纹结构采用旋转脱螺纹的设计逻辑，开模过程中螺纹型芯随开模动作同步旋转，平稳脱离瓶口内螺纹区域，保证螺纹牙型完整无缺损，满足后续瓶盖旋合的密封配合要求。整套模具的闭合状态下，整体长宽尺寸分别为200mm、132mm，合模后总高度方向尺寸为61.47mm，安装时可适配锁模力120吨级的卧式注塑机，模架采用标准模坯加工，无需额外定制非标模架，能有效降低前期的模具加工成本。冷却回路围绕型腔、型芯分别独立布置，进水口与出水口设置在模具定模侧的安装端面，接入生产车间的常规冷却水循环系统即可满足成型冷却需求，针对PP、PE这类通用日用塑料的成型参数，冷却时长可控制在15秒以内，能保证单模成型周期控制在30秒上下，适配大批量连续生产的节拍要求。顶出结构采用均匀分布的顶杆布置，顶出力作用在瓶身底部的平整端面，不会在瓶身外观面留下顶出痕迹，保证成型后的瓶体外观质量满足直接装配出货的要求。设计过程中充分考虑了生产中的排气需求，在分型面、螺纹型芯的配合位置预留了微米级的排气间隙，避免注塑填充过程中在瓶身转角、螺纹末端出现困气烧焦、填充不足的缺陷，同时侧向抽芯的行程经过精确核算，抽芯完成后抽芯块完全脱离瓶身凹陷区域，不会在顶出过程中与成型件发生运动干涉。模具的导向结构采用标准导柱导套配合，合模过程中能保证上下模的定位精度控制在0.02mm以内，避免长期生产过程中出现型腔错位导致的瓶壁厚薄不均问题。
