大流量自动联轴用公接式快速连接器

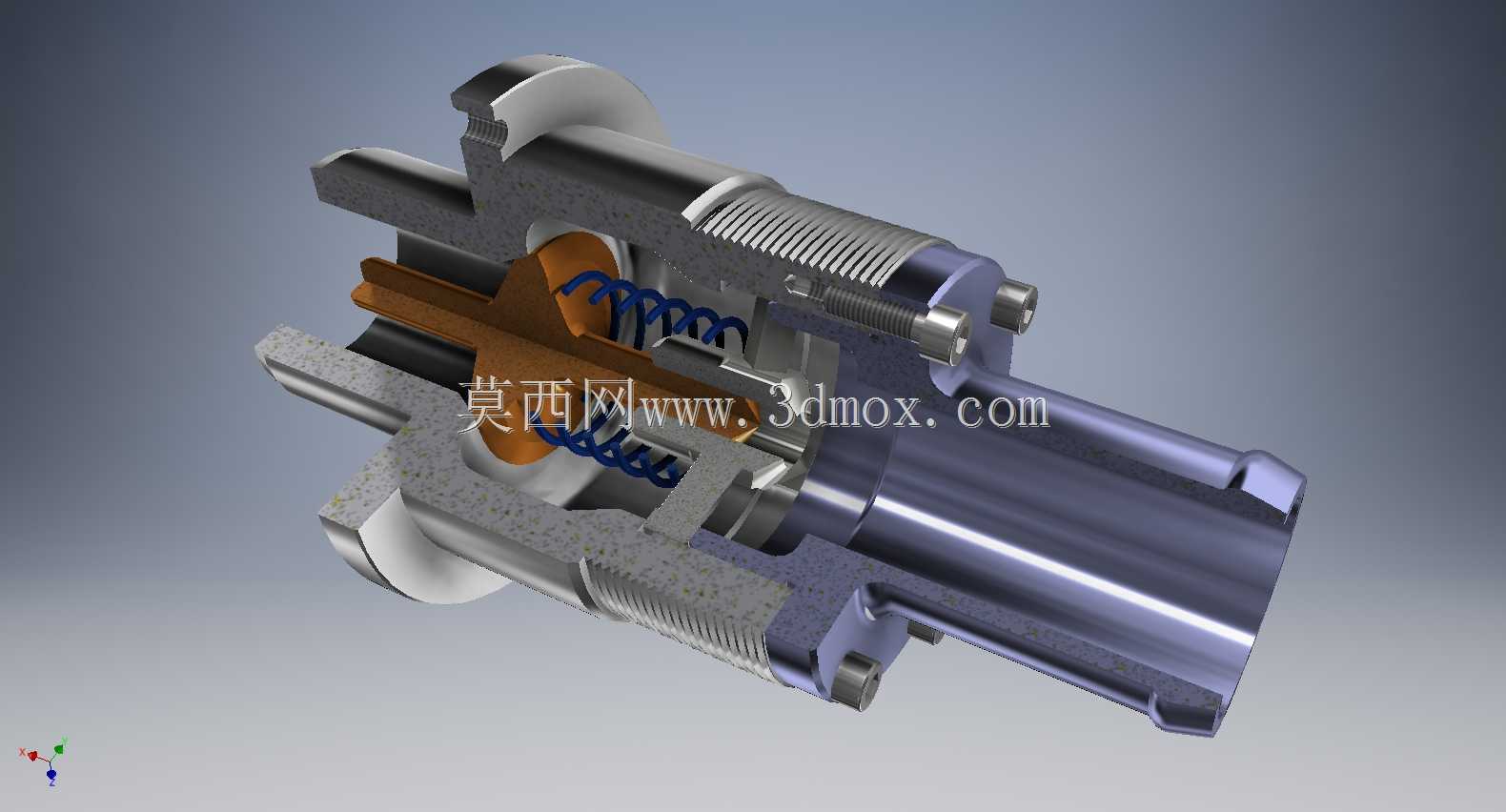

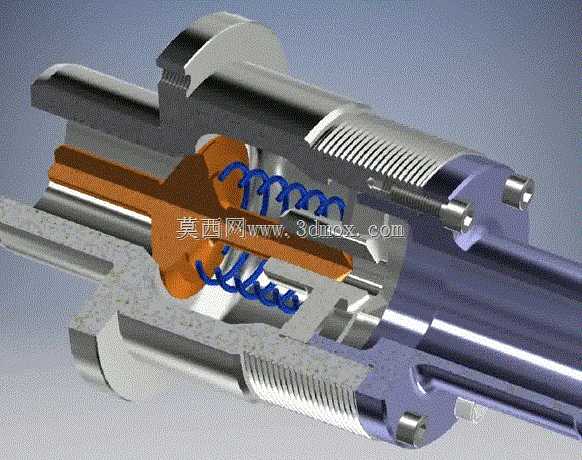

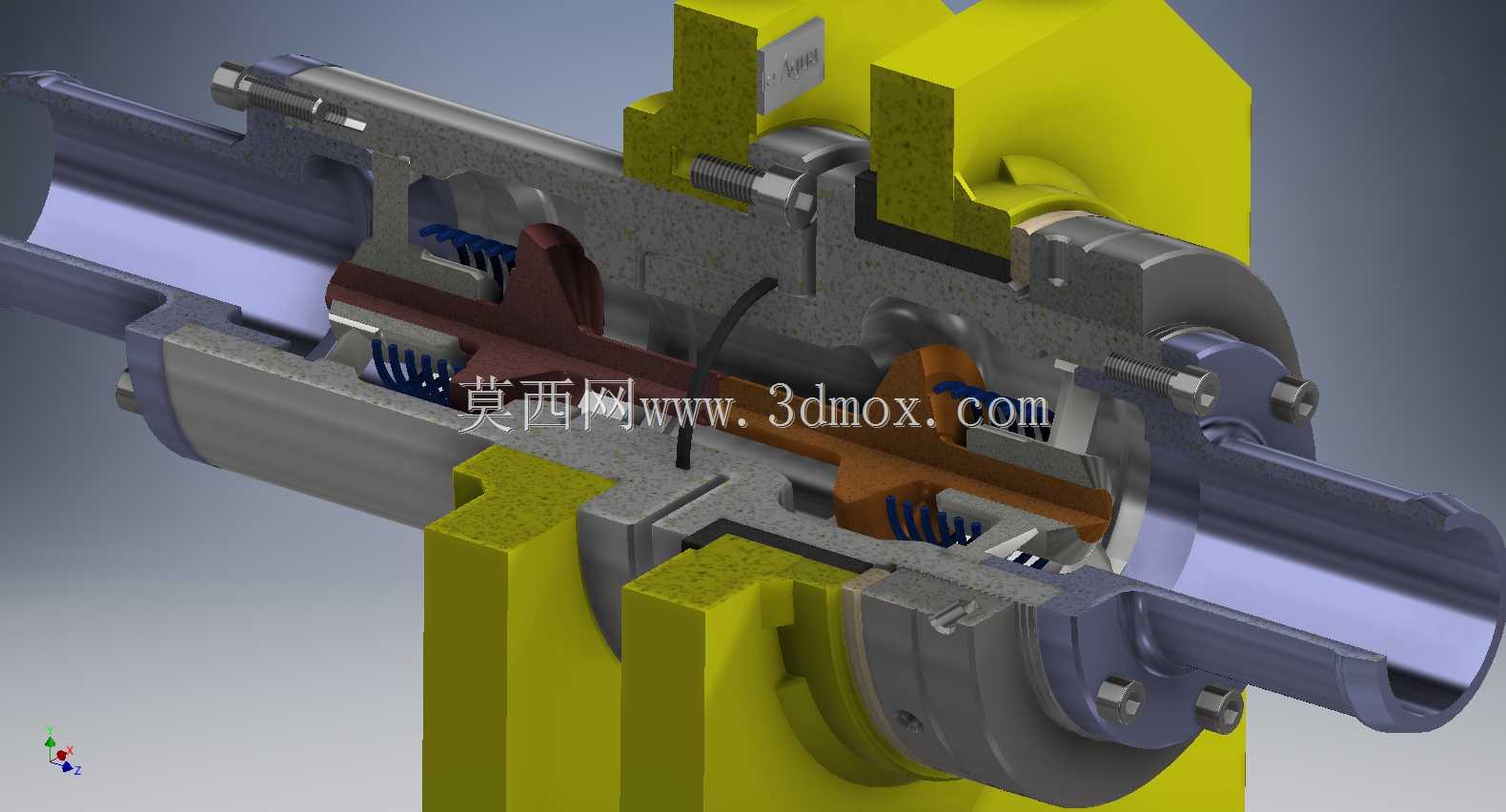

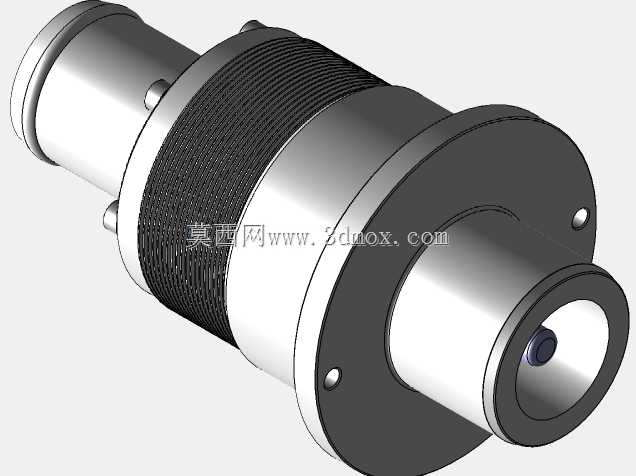

这款公接式快速连接器主要面向大流量流体输送场景的联轴对接需求，常见于液压系统临时管路接驳、气动生产线快速换模、工程机械流体管路快拆、农业灌溉大流量管线对接等工况，核心作用是在无需额外工具辅助的前提下，实现管路的快速连通与断开，同时保证对接状态下的密封可靠性与通流能力。从结构设计来看，该接头采用内置弹簧顶紧的单向阀结构，公头插入对接母头时，顶杆会推开两端阀芯，流道完全贯通，断开时阀芯在弹簧力作用下自动复位封闭流道，避免管路内流体外泄，适配带压管路的频繁拆装需求。设计过程中优先保证通流截面的最大化，内部流道做了圆弧过渡处理，减少大流量工况下的流体阻力与局部紊流，降低管路压力损失；外部采用带防滑滚花的锁紧套结构，对接时操作人员可通过手感判断卡锁是否到位，滚花结构也能在带油污的操作场景下增大摩擦力，避免拆装打滑。接头的金属主体采用阶梯轴式外形设计，外螺纹连接段做了退刀槽处理，保证管路安装时螺纹能完全旋合到位，密封端面预留了O型圈安装槽位，可适配不同硬度的密封件满足不同流体介质的密封要求；安装边界上，接头的对接端同轴度公差控制在0.02mm以内，保证对接时阀芯顶杆的对中性，避免偏载导致的阀芯卡滞，外轮廓无尖锐棱角，避免安装过程中划伤操作人员或相邻管路。实际应用中，这类接头可承受常规中低压流体的输送压力，弹簧部件采用耐疲劳材质，可承受万次以上的插拔循环，内部阀芯的密封面做了研磨处理，长期使用也不会出现内泄问题；接头外部的锁紧结构采用钢珠卡锁形式，对接后钢珠卡入母头的环形卡槽内，可承受一定的管路轴向拉力，避免设备运行过程中管路受拉脱开，适配存在小幅振动的设备安装场景。建模过程中对内部弹簧的工作行程做了运动仿真验证，确认阀芯全开时弹簧压缩量在材料许用应力范围内，不会出现永久变形，流道部分的壁厚按照耐压等级做了强度校核，保证额定压力下不会出现壳体变形或破裂问题。
