多层板复合导向式注塑模具结构

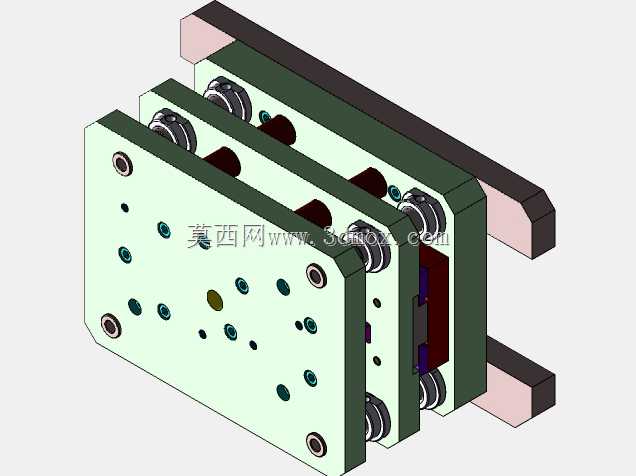

这套多层板结构的注塑成型模架，主要面向中小型精密塑胶件的批量注塑生产场景，适配卧式注塑机的安装接口，可直接搭载对应规格的型腔型芯组件完成注塑作业。从结构布局来看，整套模架采用三板式分层设计，依次排布定模座板、流道推板、动模板、动模垫板、推件固定板、推件板与动模座板，各层板件之间通过精密导柱导套实现合模导向，导柱沿模架四角对称布置，配合套设在导柱上的复位弹簧，可在开模过程中实现各板件的顺序分离，避免流道凝料与塑件粘连，同时保证合模时各层板的对位精度控制在0.02mm以内，满足精密塑胶件的成型公差要求。模架的安装边界完全适配常规200吨级卧式注塑机的拉杆间距，定模侧预留了标准定位环安装位与浇口套配合孔，可直接对接注塑机射嘴，动模侧预留了标准顶棍孔位，无需额外加工即可匹配注塑机的顶出机构，大幅减少模架上机前的二次加工工作量。从功能设计上，这套模架采用了细水口进胶的结构逻辑，流道推板在开模第一阶段即可自动切断浇口凝料，无需人工修剪浇口，可有效提升批量生产时的作业效率，降低后续塑件的后处理成本。各模板上的固定孔、导柱孔、螺丝过孔均采用标准化参数设计，可直接采购对应规格的标准模架配件完成装配，无需定制非标零件，有效压缩模具的制造周期与制造成本。模架侧面设置的锁模块可在模具吊装与存放过程中锁紧各层板件，避免板件错位滑动造成导柱、型腔等精密部件的磕碰损伤，适配车间内模具周转、仓储的实际作业需求。在结构强度设计上，各层模板均采用调质处理的合金钢材加工，对应注塑成型时的锁模压力分布，在模板受力集中区域做了局部加厚处理，避免长期高压注塑过程中模板出现形变，导致塑件飞边、尺寸超差等问题。导套与模板的配合采用过盈压装结构，导柱表面做了渗碳淬火处理，表面硬度达到HRC58以上，可承受长期反复开合模的摩擦损耗，保证模架的使用寿命达到百万模次以上。整套模架的顶出机构采用均匀排布的顶杆布局，可根据不同塑件的结构调整顶杆位置，避免顶出过程中塑件出现变形、顶白等缺陷，适配不同结构类型的精密塑胶件成型需求，常见的电子类塑胶外壳、精密接插件、小型汽配塑胶件等产品均可基于这套模架完成型腔定制后投入生产。
