双配置线缆固定夹结构设计方案

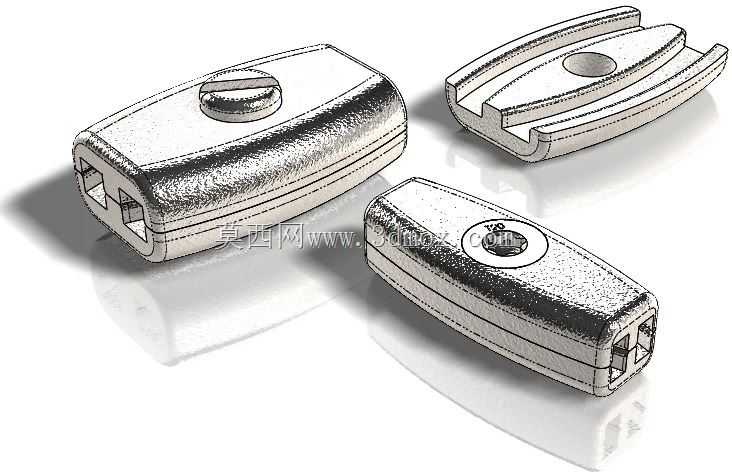

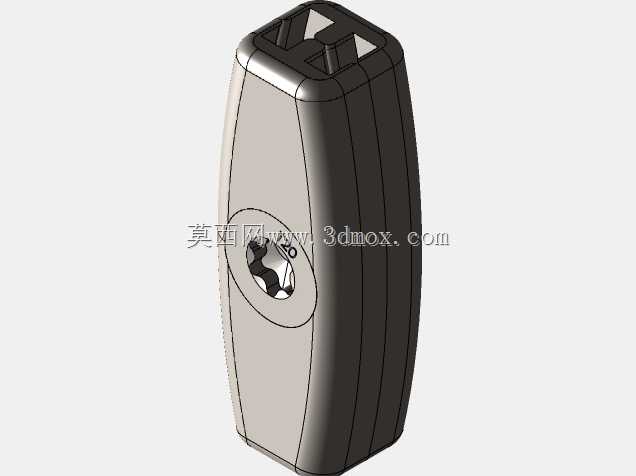

在工业布线、电气柜装配、小型机电设备内部走线场景中，线缆的有序固定直接关系到线路运维效率与设备运行安全，这款线缆固定夹正是针对这类场景开发的实用结构件。不同于常规单一线夹结构，该零件设计了两种适配配置，一种为常规商用装配状态，可直接卡入对应规格线缆完成快速固定，另一种为带装配分解特征的拼接配置，能够适配多股线缆并行排布的固定需求，覆盖多数低压布线场景的固定要求。从结构设计逻辑来看，这款线夹采用上下扣合的分体式结构，扣合面预留了对应线缆外径的弧形卡槽，卡槽表面做了细微的防滑纹理处理，既可以避免线缆固定后出现轴向窜动，也不会因为夹持力过大损伤线缆外绝缘层。顶部设置的一字型旋拧结构，无需专用工具即可完成手动锁紧，在狭小的设备内部安装空间中操作便利性更强，同时锁紧结构的行程做了冗余设计，可适配一定线径范围内的线缆固定，减少同场景下的零件种类储备。在安装边界方面，这款线夹的整体外形做了圆角过渡处理，没有尖锐的棱角结构，避免安装过程中划伤操作人员或相邻线缆，底部预留的沉头安装孔可适配M3规格的标准紧固件，既可以通过螺丝固定在设备钣金安装面，也可以配合背胶使用在非金属安装基面。两种配置的零件主体安装孔位完全一致，现场装配时无需重新调整安装点位即可互换使用，大幅降低现场布线的调整成本。从实际使用反馈来看，这类线夹在通讯设备内部布线、小型起重设备电控箱走线、民用电气线路整理场景中都有广泛应用，拼接配置可同时固定2-3根同规格或线径差异不大的线缆，有效减少安装点位数量，让布线排布更加整齐美观。结构设计过程中充分考虑了注塑成型的工艺要求，所有壁厚保持均匀过渡，没有出现壁厚突变的结构，避免注塑过程中产生缩痕、翘曲等成型缺陷，扣合位置的卡扣结构做了拔模角度处理，既保证扣合后的连接强度，也能降低模具加工与脱模难度。零件的整体尺寸控制紧凑，安装后不会占用过多的设备内部空间，对于内部空间局促的小型机电设备十分友好，同时夹持力经过反复校核，在设备常规振动工况下不会出现线缆松脱、线夹移位的问题，长期使用的可靠性有充足保障。
