路亚硬饵注塑成型模具结构设计方案

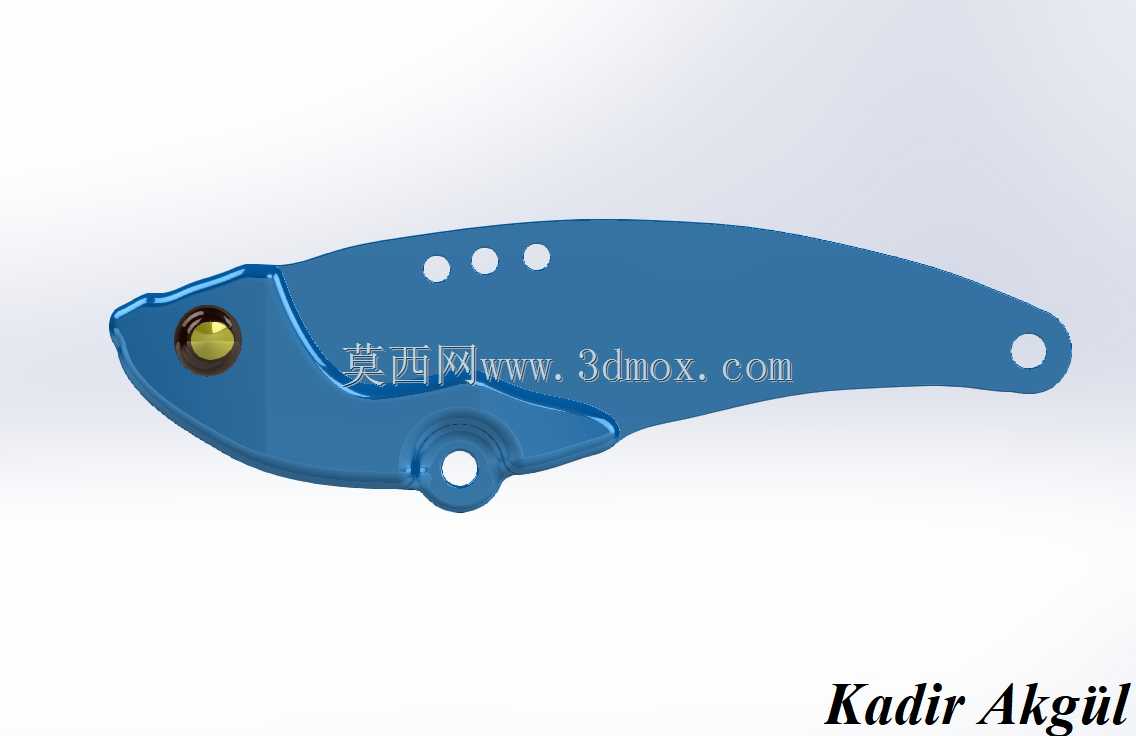

这套结构针对仿生路亚硬饵的批量注塑成型需求设计，核心解决异形曲面塑胶件成型过程中易出现的填充不均、脱模变形、合模错位等常见问题。整套模具采用单型腔布局，适配小批量多批次的渔具配件生产场景，可直接安装在常规卧式注塑机上使用，模架选用标准龙记模坯，降低后期加工与配件替换成本。

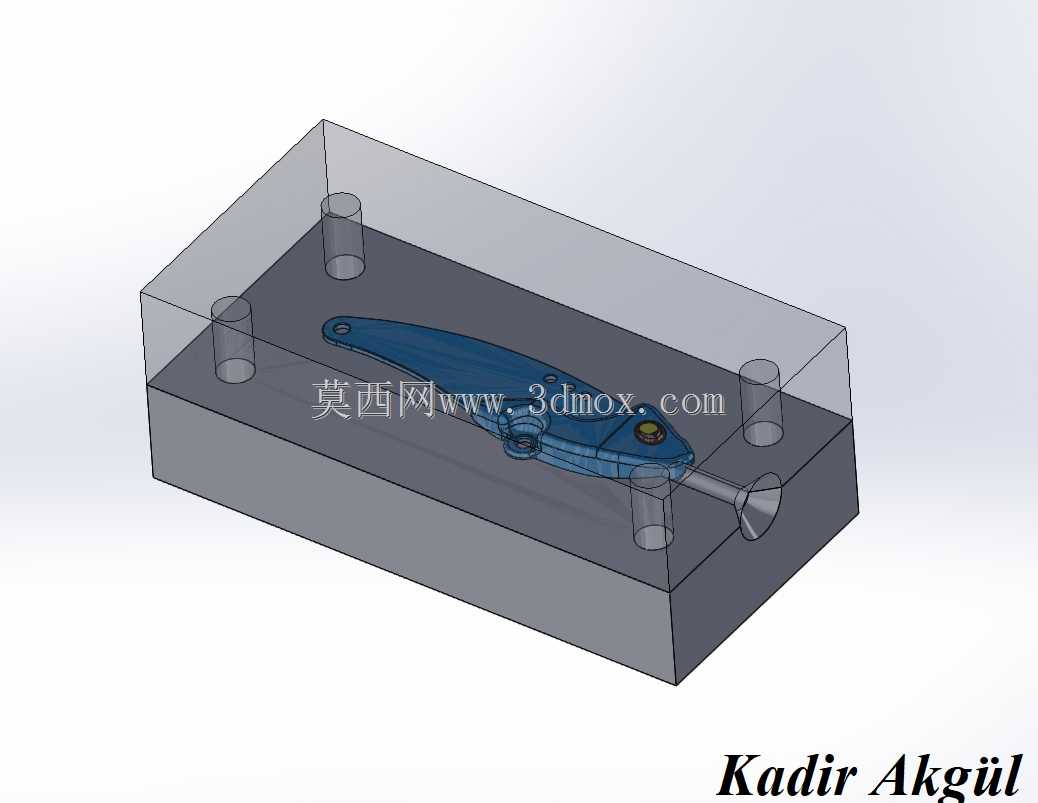

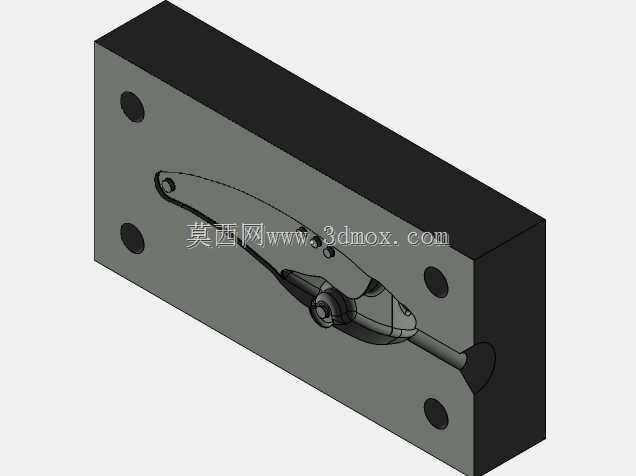

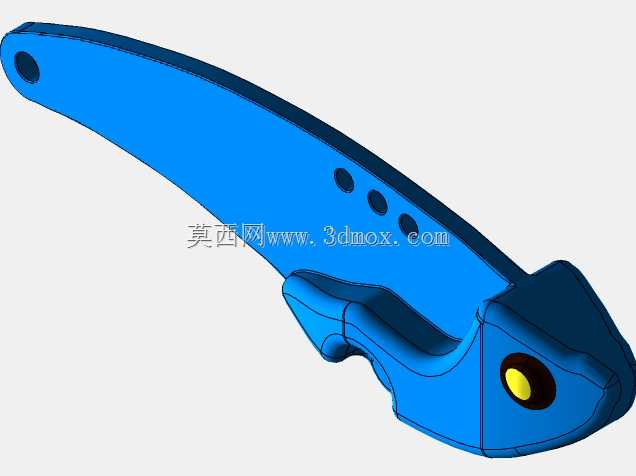

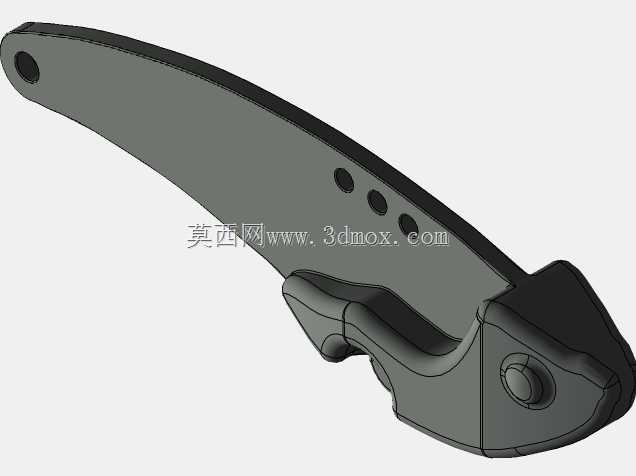

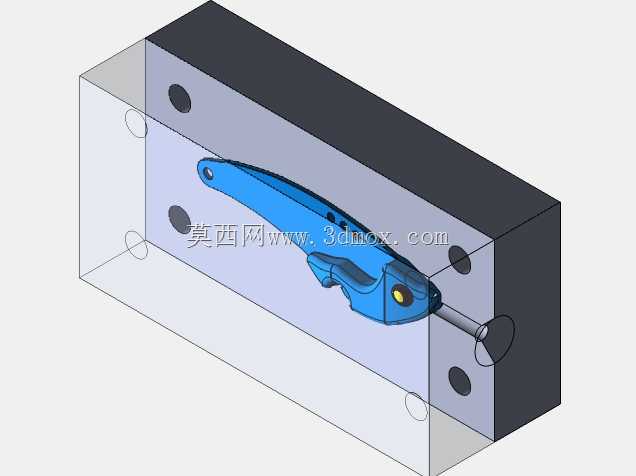

从结构细节来看，分型面完全贴合路亚饵的曲面轮廓，沿饵身最大轮廓线拆分，避免分型线出现在饵身外观面，减少后续披锋处理的工作量。浇注系统采用侧浇口进料，浇口位置设置在饵身尾部的非外观区域，填充时熔融塑胶从尾部向头部流动，能完整填充饵身表面的仿生纹理、挂饵孔等细微结构，同时避免浇口痕迹影响产品外观。模腔周围均匀布置了四组圆形导柱导套，合模时提供精准导向，防止上下模错位导致的饵身壁厚不均问题，导套端部做了倒角导入结构，合模过程中不会出现卡滞。

冷却系统采用直通式水路环绕型腔布置，水路距离型腔壁的距离保持在1.5倍水路直径区间，确保成型过程中型腔各区域温度均匀，减少塑胶件冷却收缩不一致导致的翘曲变形，冷却水路接口设置在模具后侧，适配常规注塑机的冷却水塔管路连接，无需额外定制转接接头。脱模结构采用顶针加推板组合的方式，针对饵身薄壁区域布置扁顶针，避免顶出时顶穿塑胶件，尾部浇口位置单独设置圆顶针，开模时可自动切断浇口凝料，减少后续人工修剪工序。

安装边界方面，整套模具的长宽尺寸适配120吨级卧式注塑机的哥林柱间距，模具总厚度符合该吨位注塑机的最小模厚要求，定位圈采用标准100mm直径规格，浇口套球面半径匹配常规注塑机射嘴尺寸，上机安装时无需额外修改接口。模具上下模分别设置了独立的吊环孔，方便车间吊装转运，模架侧面做了基准角标记，后期修模时可快速找正合模位置。针对路亚饵需要内置配重块的生产需求，型腔内预留了配重块的安装定位槽，合模前可将铅质配重块预先放置在定位槽内，注塑时塑胶可完整包裹配重块，不会出现配重偏移、外露的问题，饵身前后的挂线孔、挂钩孔位置设置了成型镶针，镶针采用快拆结构，磨损后可快速更换，无需拆分整套模具。
