贝尔德多滑块金属冲压加工工装结构

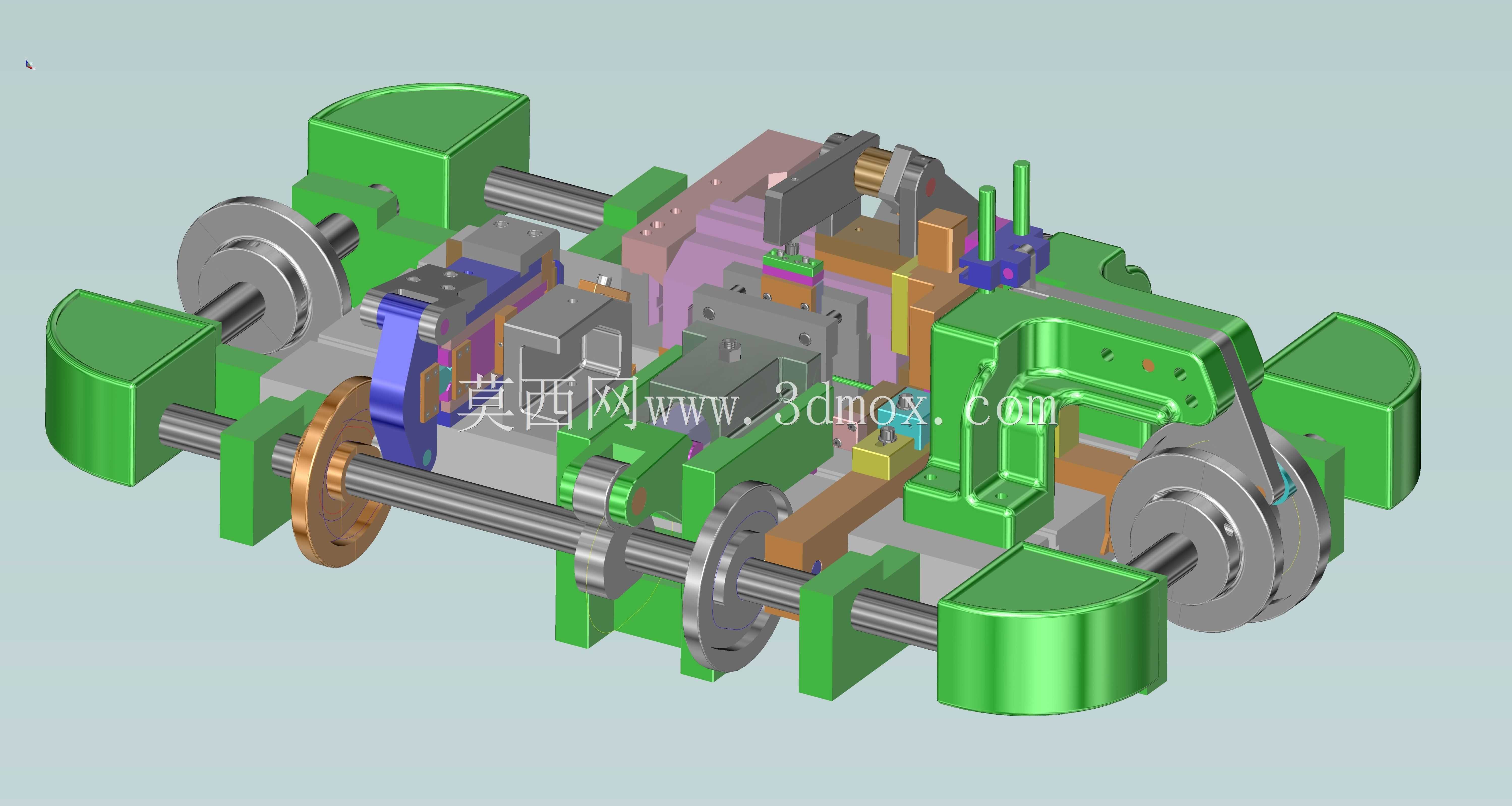

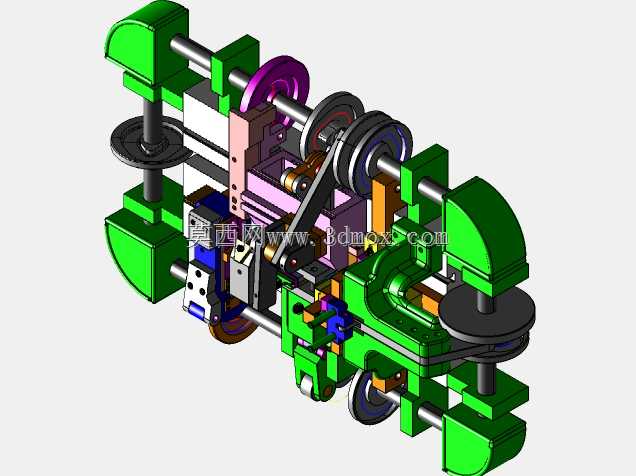

这套多滑块冲压工装主要面向小尺寸复杂金属冲压件的批量连续生产场景，在电子接插件、小型五金弹片、精密端子类零件的加工产线中应用广泛，区别于常规单工位冲床的单次冲压成型逻辑，该结构通过多组轴向布置的滑动执行单元配合，可在单次送料周期内完成多方向的折弯、冲裁、压型动作，无需多工序转序，能有效减少薄壁小件多次装夹带来的形位公差累积。从结构布局来看，横向贯穿的多根光轴承担各滑动模组的导向承载功能，不同轴段上安装的凸轮驱动轮对应不同工位的执行滑块，凸轮轮廓曲线根据各工序的动作行程、时序要求匹配设计，可保证各方向冲头、夹具的动作衔接无干涉，相邻动作的时序重叠区间经过反复校核，能在不产生结构碰撞的前提下压缩单件加工周期。工装两侧的轮式结构为带料送进的导轮组件，可适配不同宽度的卷料带材，导轮的轴向位置可根据料带宽度做调整，安装时需保证导轮基准面与工装进料基面的平行度误差控制在允许范围内，避免送料过程中出现带料偏移导致的成型尺寸超差。中间区域的彩色分块结构对应不同的成型工位模块，紫色、橙色、绿色的模块分别对应侧向折弯、竖向压型、料带夹持的功能单元，各单元采用模块化设计思路，单个工位的夹具、冲头磨损后可单独拆卸更换，无需拆解整组工装，能大幅降低产线换型、维护的停机时间。设计过程中，各滑动模组的行程边界做了硬限位设计，限位块的安装位置可根据加工零件的成型深度做微调，适配一定尺寸范围内的同类零件加工需求。安装边界方面，该工装整体为卧式布局，底部安装基面的平面度要求较高，安装时需通过百分表找正各导向轴的水平度，保证各滑块运行无卡滞，各驱动轴的输入端可连接冲床的动力输出轴或者独立伺服驱动单元，可根据产线的自动化程度灵活选配动力方案。料带的夹持机构采用弹性夹指设计，送料到位后夹指自动压紧料带，避免冲压过程中料带窜动，各成型工位的避让槽位置经过精准核算，保证冲头下行、侧推过程中不会与夹指、送料结构发生碰撞。
