直角定位虎钳夹持工装结构设计

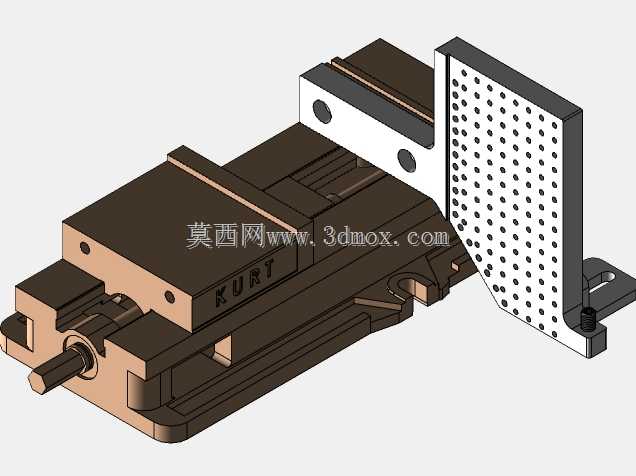

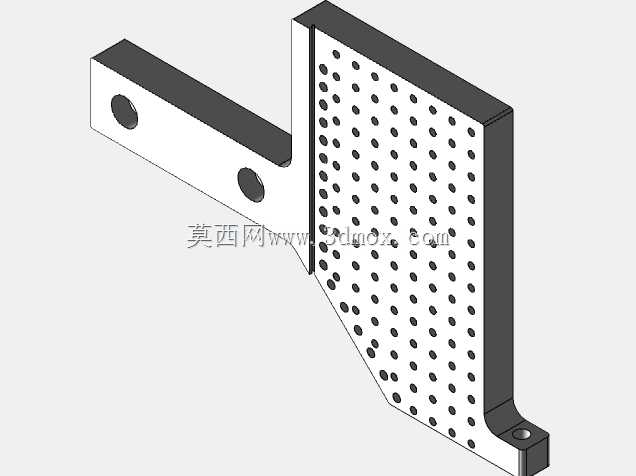

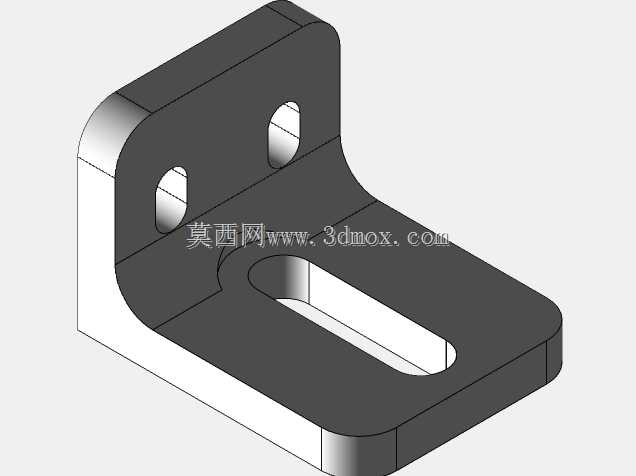

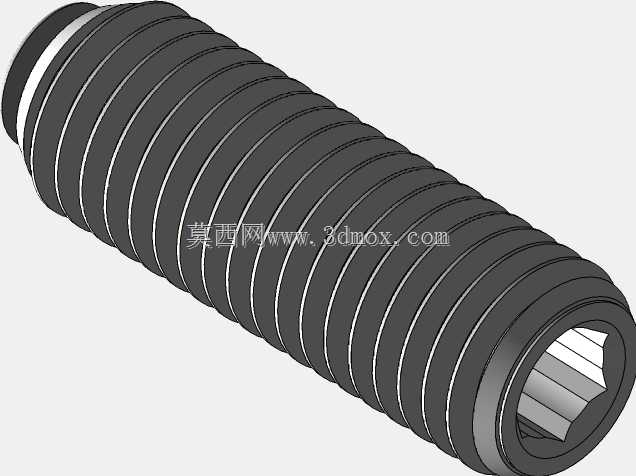

在常规立式铣床、加工中心的批量零件加工场景中，普通平口虎钳仅能实现零件水平方向的夹持固定，当遇到带满孔结构、侧边需加工特征、或是外形因前序加工导致轮廓偏大无法水平放置的工件时，往往需要额外搭配角度块、压板来实现直立装夹，不仅装夹找正耗时久，重复定位精度也难以稳定控制，这套直角夹持工装正是针对这类装夹痛点开发的配套附件。整套工装直接适配标准KURT系列机用虎钳，无需对原有虎钳结构做任何改造，安装时通过虎钳钳口外侧预留的两个1/2-13 SHCS内六角螺栓孔完成刚性连接，安装后工装的垂直定位面与虎钳固定钳口的垂直度可控制在0.02mm以内，完全满足常规铣削、钻孔、攻丝工序的形位公差要求。工装的垂直立板沿边缘排布了多组等距定位销孔，可根据工件的z向高度灵活调整挡块位置，适配不同高度尺寸的直立装夹需求，立板表面的密集孔阵同时兼具减重与排屑功能，加工过程中产生的切屑可直接通过孔位落下，不会堆积在定位面上影响装夹精度。考虑到不同批次虎钳的安装面可能存在微小的形位误差，工装还额外配置了调平螺钉，安装时可通过微调螺钉伸出长度，补偿虎钳本体的平面度误差，确保垂直立板与机床工作台面保持严格直角，避免装夹后工件出现倾斜导致加工报废。从安装边界来看，整套工装安装后不会超出虎钳原有工作台的占用范围，不会和机床的行程限位、刀具路径产生干涉，垂直立板的高度设计覆盖了常规小型结构件的直立装夹尺寸区间，既不会因立板过高导致刀具悬伸量增加影响加工刚性，也不会因立板过矮无法满足大尺寸工件的定位支撑需求。在实际加工应用中，这套工装可大幅减少异形件直立装夹的找正时间，单次装夹即可完成工件侧边所有特征的加工，无需二次装夹翻面，尤其适合小型液压阀块、带侧孔的安装支架、异形结构件的中小批量加工场景，配合虎钳本身的大夹紧力特性，可实现高刚性装夹，满足大切深铣削的加工要求，同时工装的所有连接部位均做了应力释放设计，长期使用不会出现定位面变形、连接松动的问题，可稳定保持装夹精度。
