铣削钻削工位位置停止限位机械机构

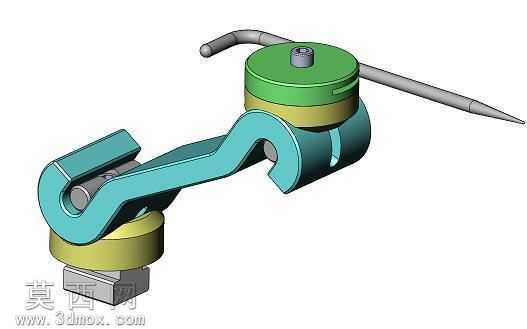

本机械机构为面向铣削、钻削加工工位设计的位置停止限位装置，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件之间的运动逻辑符合实际机械运行规律。模型渲染阶段采用了区分度较高的材质配色方案，将执行摆动动作的弯臂结构设置为青蓝色金属材质，还原优质结构钢经表面氧化处理后的哑光金属质感，将上下两组转动基座设置为橄榄绿与黄铜色分层材质，清晰区分固定基座、转动衬套与锁紧压盖的不同功能分区，将前端细长的触发行程杆设置为银灰色金属质感，还原淬火钢件的高硬度表面特征，将底部安装定位块设置为深灰色金属材质，体现安装基座的厚重稳固特性。从结构设计来看，装置采用双铰接弯臂作为核心传动构件，弯臂两端分别设置铰接孔位，一端通过销轴与固定在工位台面上的下基座铰接，另一端与上方的转动触发组件铰接，弯臂中部设置有开口式挂钩结构，可在运动到指定位置时与限位卡合结构配合实现位置锁止。上方的转动组件集成了手动扳动弯柄与细长触发探针，手动扳柄可用于人工复位与调试操作，细长探针可在工位进给到位时被加工部件触碰，触发机构的停止动作。上下基座之间设置有减摩衬套结构，降低转动过程中的摩擦损耗，基座顶部设置有锁紧螺栓，可调整转动阻尼大小，适配不同加工场景下的触发力度需求。设计思路上，该机构针对铣削、钻削加工过程中工位进给的精准停止需求，采用纯机械触发式结构，无需额外电气传感元件即可实现可靠的位置停止功能，可有效避免加工超程问题，机构整体结构紧凑，安装时仅需通过底部定位块固定在工位台面对应位置即可，适配多数常规铣钻加工设备的工位改造需求，运动过程中弯臂的摆动行程经过精准测算，触发探针的位置可根据实际加工停止位置做小幅调整，挂钩式锁止结构可在触发停止后保持机构位置稳定，避免加工过程中因振动导致机构移位，同时各铰接位置均预留了润滑间隙，可在长期使用过程中加注润滑脂降低磨损，提升机构的整体使用寿命。
