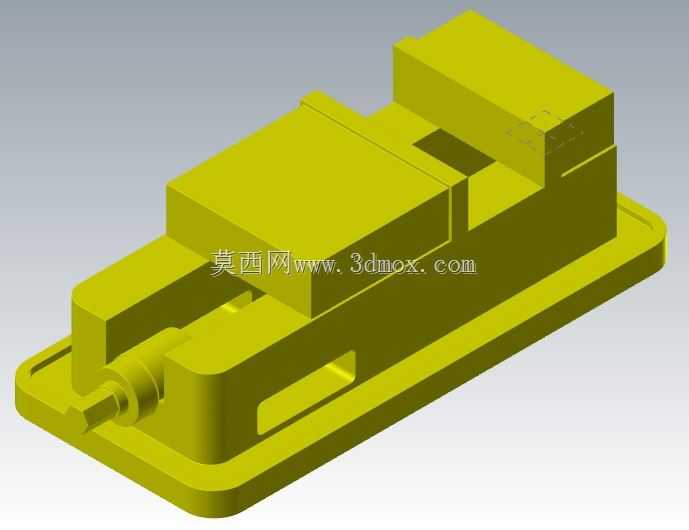

四英寸机用台虎钳结构三维设计

这款四英寸规格的机用虎钳，是铣削加工场景中最常用的工件装夹工装，日常适配立式铣床、数控加工中心的工作台装夹需求，也可在小型钻床、攻丝机工位作为通用装夹载体使用，能稳定夹持规则形状的金属、非金属坯料，避免加工过程中工件出现位移、振颤问题。从结构设计逻辑来看，整体采用一体化滑动底座搭配活动钳身的布局，固定钳身与底座为一体式铸造成型结构，预留的T型槽安装位可直接配合机床工作台的T型螺栓完成固定，安装边界完全匹配常规中小型加工设备的工作台T型槽间距，四英寸的钳口宽度可覆盖绝大多数小型机械零件的装夹尺寸范围，钳口最大张开量适配常规坯料的夹持需求，活动钳身的滑动导轨采用燕尾槽结构，配合丝杆传动实现平稳的夹紧进给，丝杆端部设计有方形施力端，可配套标准加力杆完成夹紧操作，夹紧力传递路径直接，无多余传动损耗。在实际加工场景中，这类虎钳的固定钳口与活动钳口表面都设计有交叉防滑齿纹，夹持毛坯件时能提供足够的静摩擦力，若更换为光面钳口垫板，也可夹持已完成精加工的工件表面，避免夹伤工件外观面。设计过程中充分考虑了日常使用的排屑需求，滑动导轨两侧预留有排屑间隙，加工产生的铁屑不会直接卡入滑动配合面，日常维护仅需定期清理导轨面并涂抹润滑脂即可，无需复杂的拆解保养。钳身整体的壁厚设计经过受力校核，在满负荷夹紧状态下不会出现钳身形变，底座的安装平面经过精加工处理，安装到机床工作台后可保证钳口的垂直度与平行度满足加工精度要求，不需要额外的长时间校准即可投入使用。丝杆与活动钳身的连接部位采用间隙配合设计，长期使用出现磨损后可通过调整镶条补偿配合间隙，延长工装的整体使用寿命，这类通用虎钳作为机加工工位的基础工装，不需要针对特定工件定制，可适配多品种小批量的加工生产需求，是机械加工车间必备的通用装夹工具。
