机加工手动夹持式台钳结构设计

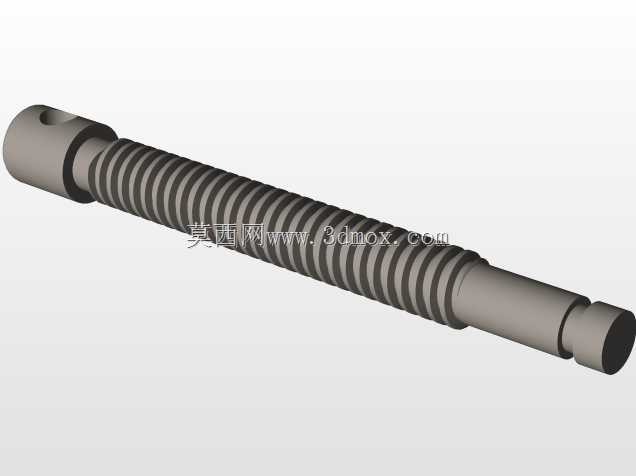

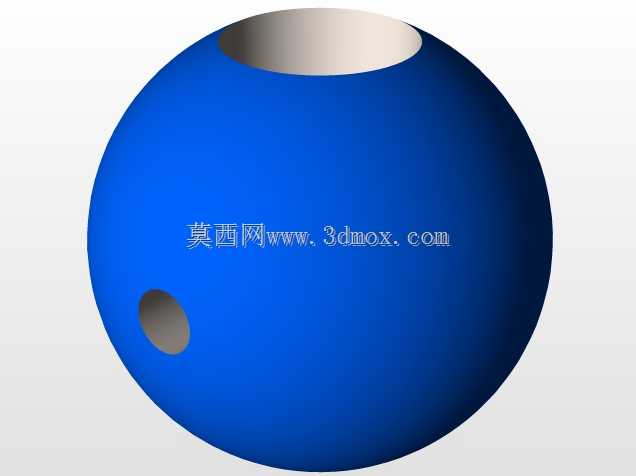

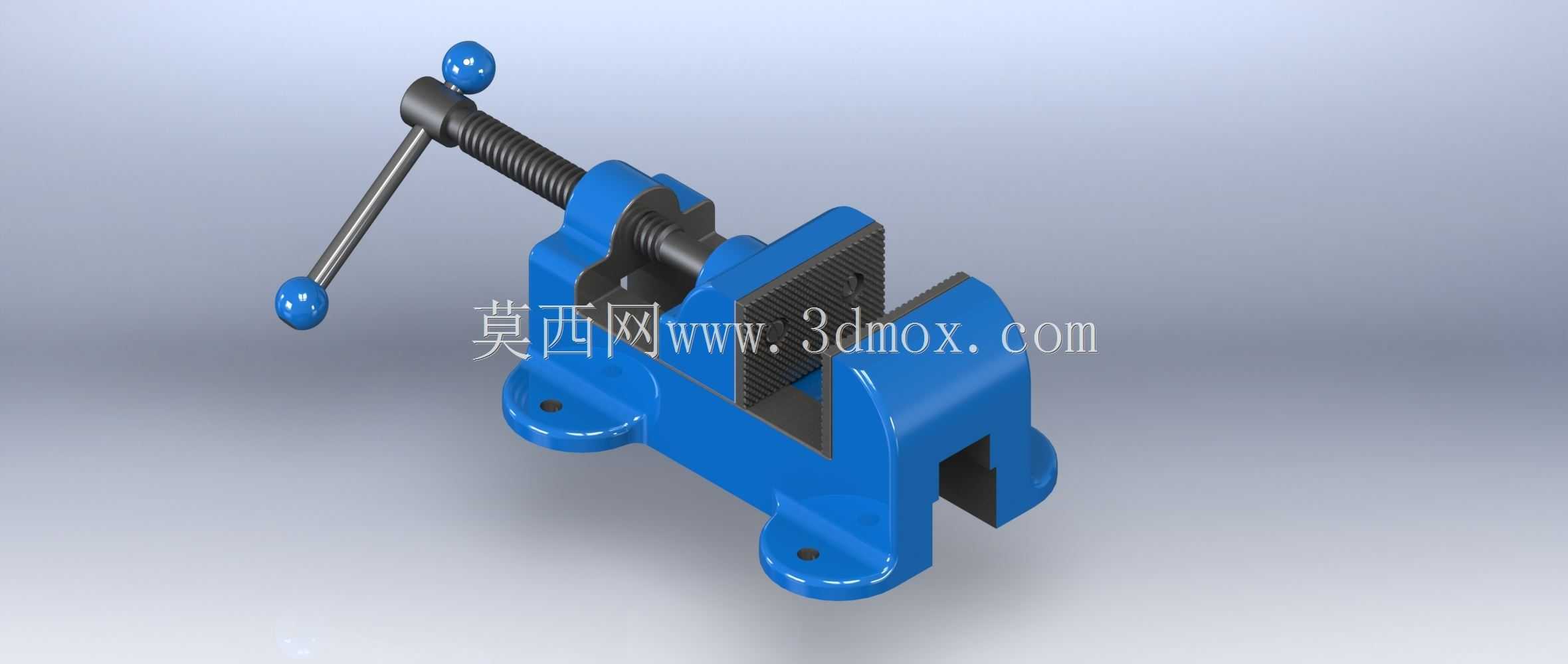

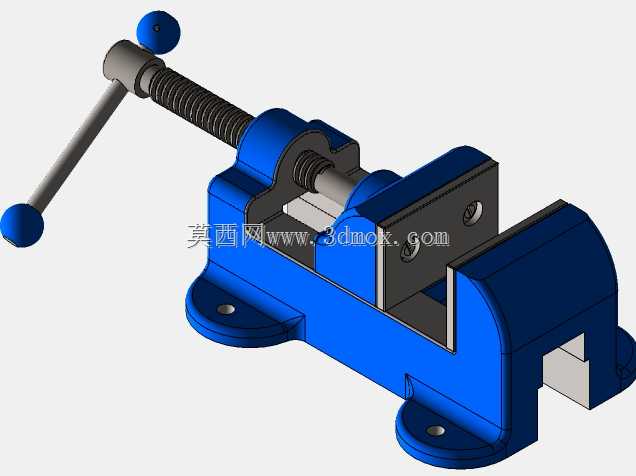

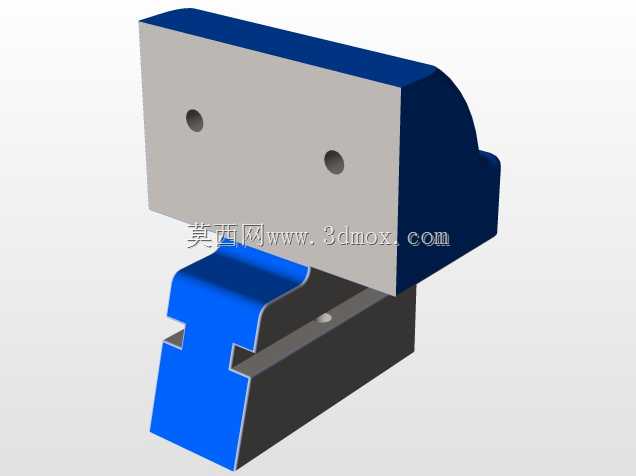

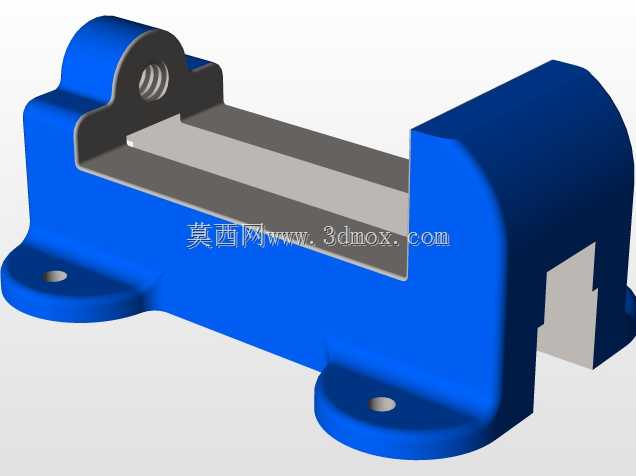

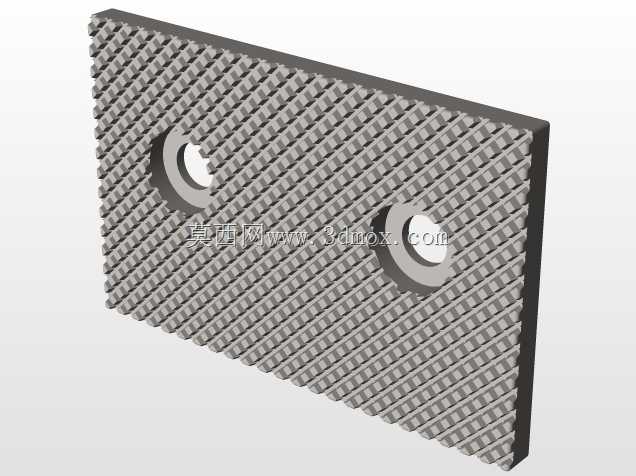

在常规机加工工位、钳工装配台、小型维修作业场景中，手动台钳是出现频率极高的基础夹持工装，区别于液压、气动类的自动夹紧工装，这类纯机械结构的台钳无需外接动力源，完全依靠丝杠副的机械传动实现夹紧动作，对作业场地的适配性极强，哪怕是无气源、无液压站的零散维修点位，也能快速部署使用。从结构设计逻辑来看，这款台钳采用固定钳身与活动钳身配合的经典布局，底部设置带安装孔的支撑耳，安装时可通过螺栓穿过耳座孔位，将整个钳体牢牢固定在工作台台面，安装边界需要预留出丝杠手柄的回转空间，避免操作时手柄与周边工装、工位挡板发生干涉，钳身整体采用铸铁材质的结构设计思路，依靠材料本身的减震特性吸收加工过程中的振动，保证夹持状态下工件的稳定性。钳口部位设计有可更换的齿形钳口板，通过沉头螺钉固定在钳身对应位置，长期使用出现齿面磨损后，只需拆卸更换钳口板即可恢复夹持摩擦力，无需整体更换钳身，大幅降低后期维护成本。丝杠传动副采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动出现松退，活动钳身与固定钳身之间设置导向滑轨，保证活动钳身移动过程中始终与固定钳身保持平行，避免出现夹持偏斜的问题。实际使用过程中，转动端部带球形握柄的操作杆即可驱动丝杠旋转，带动活动钳身沿导轨方向进给，可适配不同尺寸的工件夹持需求，无论是小型五金零件的锉修、钻孔作业，还是小型零部件的装配拆卸，都能提供稳定的夹持力。钳身底部的安装耳座对称分布，安装时需保证钳体与工作台边缘留出足够的操作空间，手柄的回转半径范围内不能放置其他零散工具，防止操作过程中发生碰撞。这类台钳的夹持面做了防滑齿处理，针对表面精度要求较高的工件，还可以在钳口处加装铜质或者铝质的软钳口垫片，避免夹持过程中夹伤工件表面，满足不同加工场景的使用需求。整体结构没有复杂的电控或者液压元件，日常维护仅需定期给丝杠导轨部位涂抹润滑脂，即可保证长时间的顺畅使用，故障率极低，是机械加工、设备维修、五金装配场景中不可或缺的基础工装。
