精密机用台虎钳夹持工装结构设计

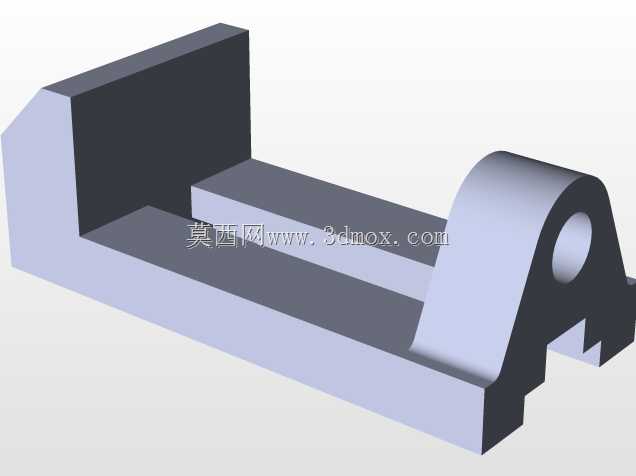

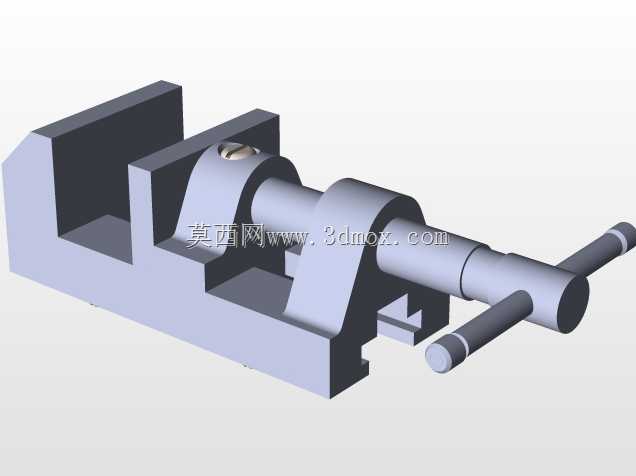

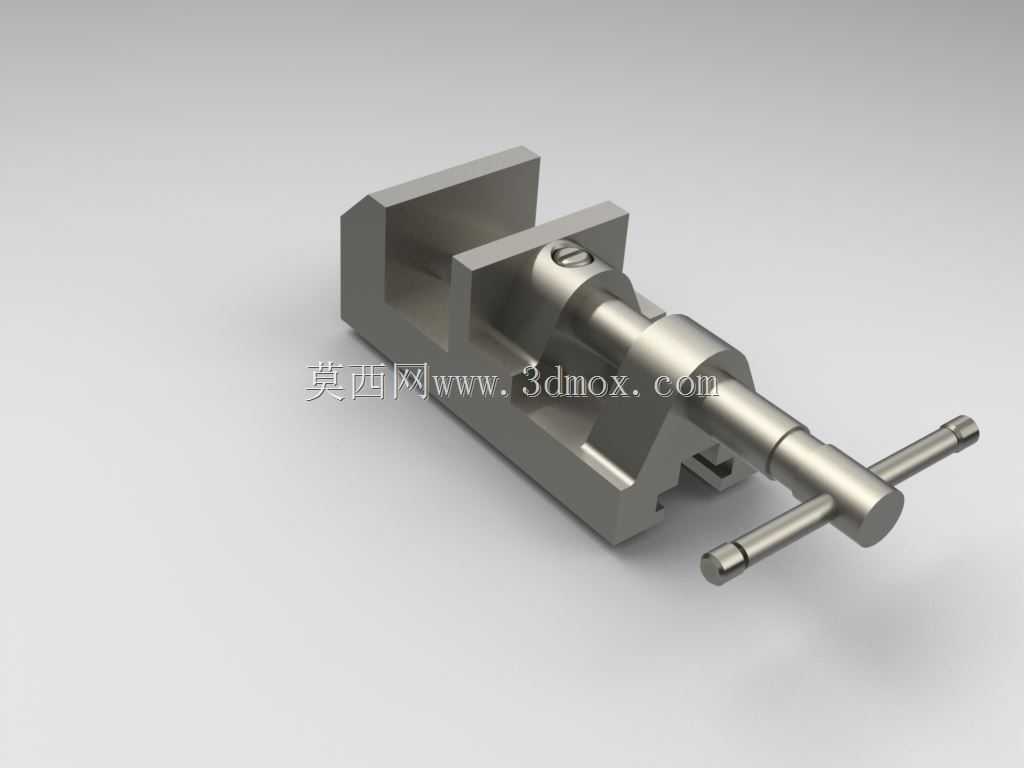

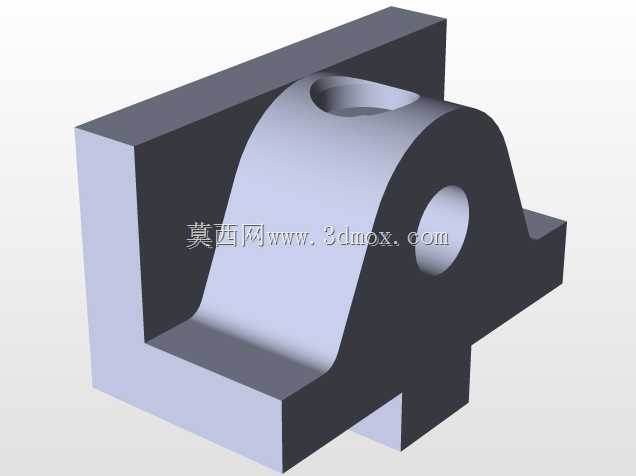

这款台虎钳的结构设计完全围绕机加工场景的实际夹持需求展开，日常在金工工位、小型机床配套工位中，是用来装夹固定待加工工件的核心工装，不管是钳工划线、錾削、锯切、锉修工序，还是小型钻床、铣床的轻负荷加工工位，都能依靠稳定的夹紧力避免工件位移，保障加工精度。从结构设计逻辑来看，整体采用一体式固定钳身搭配滑动活动钳身的布局，固定钳身的底座部分预留了工位安装的边界空间，可通过螺栓直接固定在工作台台面，安装孔位的间距适配多数常规钳工台、小型机床辅助工作台的安装孔距，不会出现安装干涉问题。传动部分采用丝杠螺母副结构，丝杠与活动钳身的连接位置做了防脱限位设计，转动手柄带动丝杠旋转时，活动钳身可沿钳身的导向导轨做平稳的直线往复运动，不会出现卡滞、偏摆的问题，钳口的开合行程覆盖了常规小型工件的夹持尺寸范围，可满足多数小尺寸五金零件、机加工坯料的装夹需求。钳口位置设计了可更换的齿形钳口板，依靠齿面的摩擦力增大与工件接触的摩擦系数，夹持光滑金属坯料时不会出现打滑移位，当钳口齿形磨损后，只需拆卸固定钳口板的紧固螺丝即可快速更换配件，无需整体更换钳身，降低了工装的后期维护成本。导向结构做了贴合实际使用的间隙配合设计，既保证活动钳身滑动顺畅，又能控制钳口的上下、左右偏摆量，夹紧工件时钳口可保持良好的平行度，避免工件装夹后出现角度倾斜，影响后续加工的尺寸精度。手柄部分采用穿装式杠杆结构，可根据需要的夹紧力大小调整手柄的施力力臂，需要较大夹紧力时可在手柄端加套管增力，适配不同材质、不同加工负荷下的装夹需求，同时手柄与丝杠的连接位置做了可转动设计，施力转动时不会磨手。整体外形结构紧凑，没有多余的突出结构，安装在工作台面上不会占用过多操作空间，钳身的高度设计适配操作人员站姿、坐姿操作的手臂高度，长时间进行装夹操作也不易产生疲劳。在设计细节上，钳身的所有棱边都做了倒角处理，避免操作过程中尖锐棱边划伤操作人员，丝杠的外露部分做了防锈结构设计，日常使用中沾染切屑、切削液后也不易出现锈蚀卡滞，延长工装的实际使用寿命。
