散热器压力泄漏测试台架结构设计

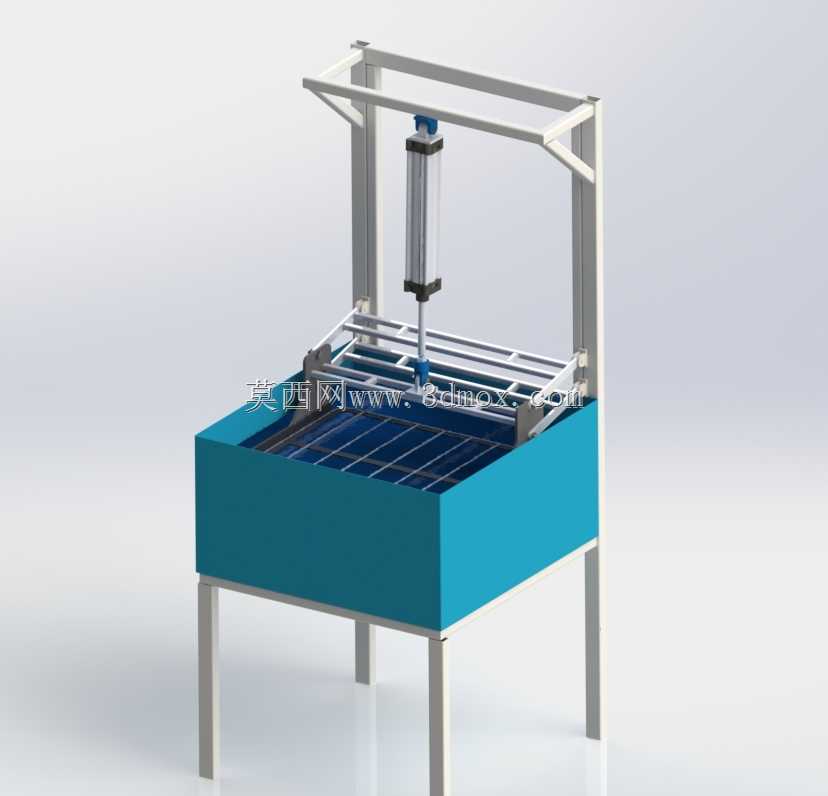

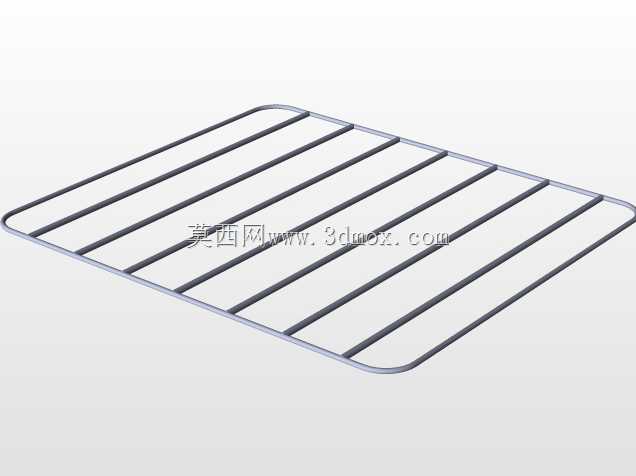

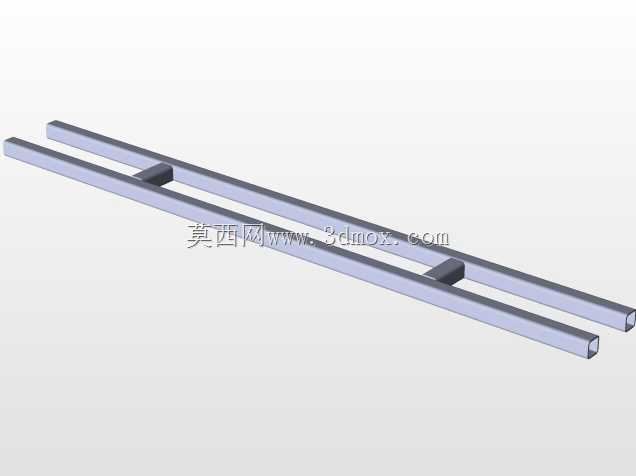

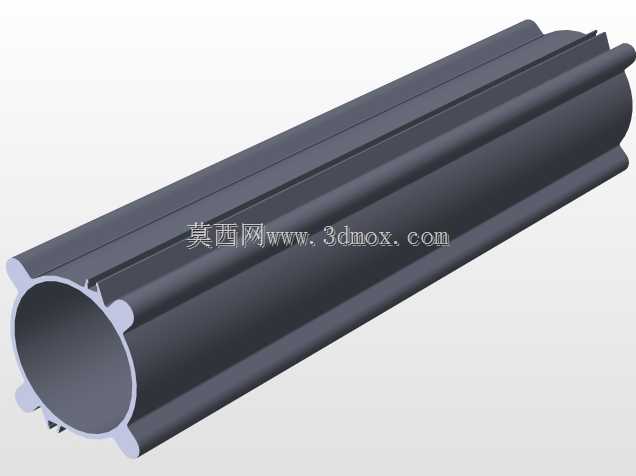

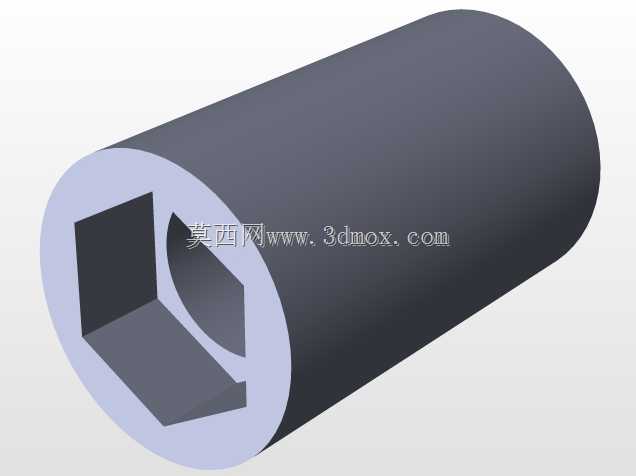

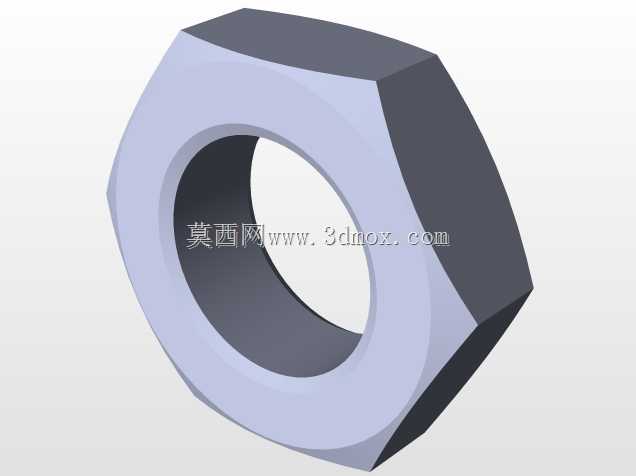

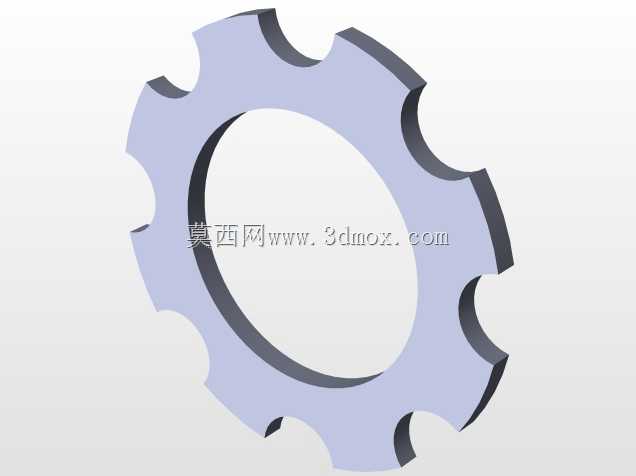

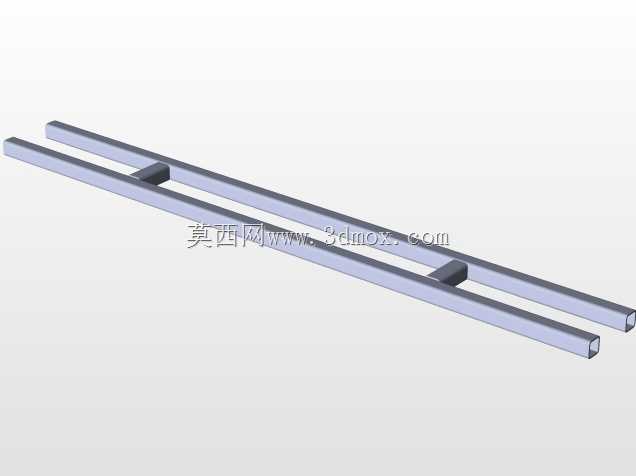

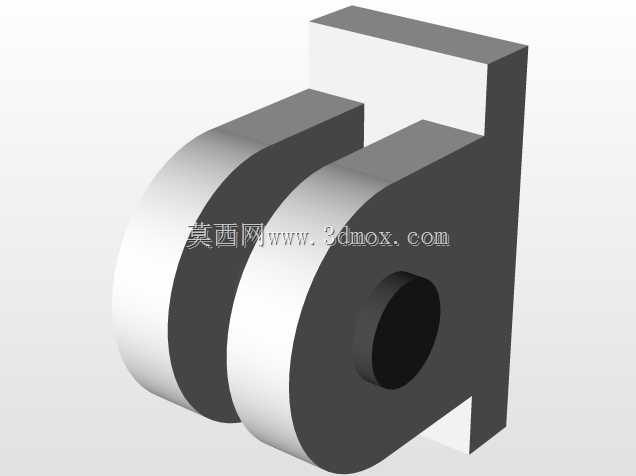

在车用散热器、工业换热组件的出厂质检环节，泄漏检测是把控产品密封可靠性的核心工序，这套试压检漏装置正是针对该场景开发的专用检测工装，可在设定压力工况下完成工件的密封性能验证，避免带泄漏隐患的产品流入下游装配环节。从结构布局来看，设备采用下部储液槽+上部施压龙门架的分体式组合设计，下部槽体采用钣金折弯焊接成型，槽体内部设置网格状工件承托格栅，格栅间距经过匹配计算，既能承托不同规格尺寸的散热器工件，又不会遮挡工件表面的气泡观测视线，槽体底部预留支腿安装位，支腿高度适配操作人员站立观测的视线高度，无需额外垫高即可清晰观察工件浸入液面后的状态。上部龙门架采用工业铝型材拼装而成，型材选型兼顾结构刚性与装配灵活性，架体中部垂直安装施压气缸，气缸活塞杆端部配置柔性压头，压头接触工件的位置包覆聚氨酯缓冲层，下压过程中不会刮伤散热器表面的散热翅片，同时可保证施压时工件受力均匀，不会因局部压力过大造成工件变形。设备的安装边界需要结合车间工位布局预留空间，槽体周边需预留至少600mm的操作空间，方便操作人员上下工件、调整工件摆放位置，龙门架顶部距离地面的高度控制在2.2米以内，适配常规车间的层高要求，无需对车间顶部管线做额外改造。设计过程中重点考量了检测操作的便捷性，工件放置到格栅上后，气缸下压将工件完全浸没在槽内的测试液体中，通过向工件内腔通入压缩空气保压，操作人员可通过观察槽内是否有连续气泡溢出判断工件是否存在泄漏点，整套动作流程无需复杂的操作步骤，单人即可完成上下料、观测、判定的全流程作业。槽体的容积设计匹配常规乘用车散热器、小型工业换热器的外形尺寸，单次加注测试液后可完成上百次检测作业，槽体侧壁预留排液口，方便定期更换测试液、清理槽内沉积的杂质。龙门架与下部槽体采用螺栓连接固定，运输过程中可拆分搬运，进场后仅需对齐安装孔位锁紧螺栓即可完成组装，无需现场焊接作业，降低了现场安装的调试难度。施压气缸的行程预留足够的调节余量，可适配不同高度尺寸的工件检测需求，针对厚度差异较大的工件，仅需调整气缸的下压限位即可完成适配，无需更换整套压装工装，提升了设备的通用适配能力。
