推拉式快速压紧夹持工装结构

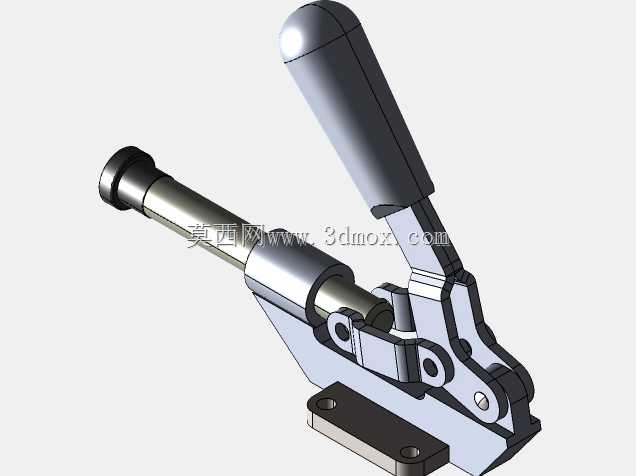

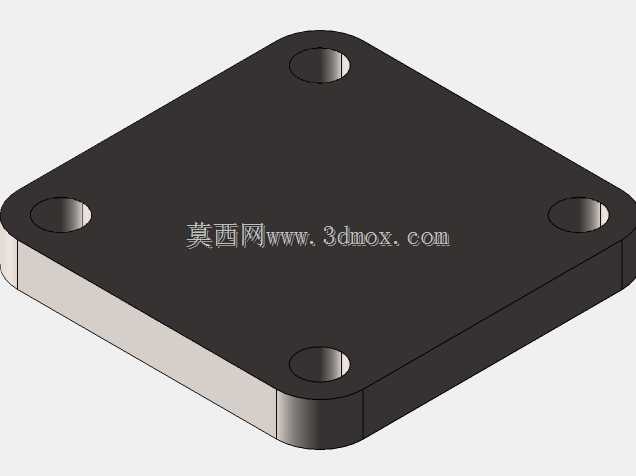

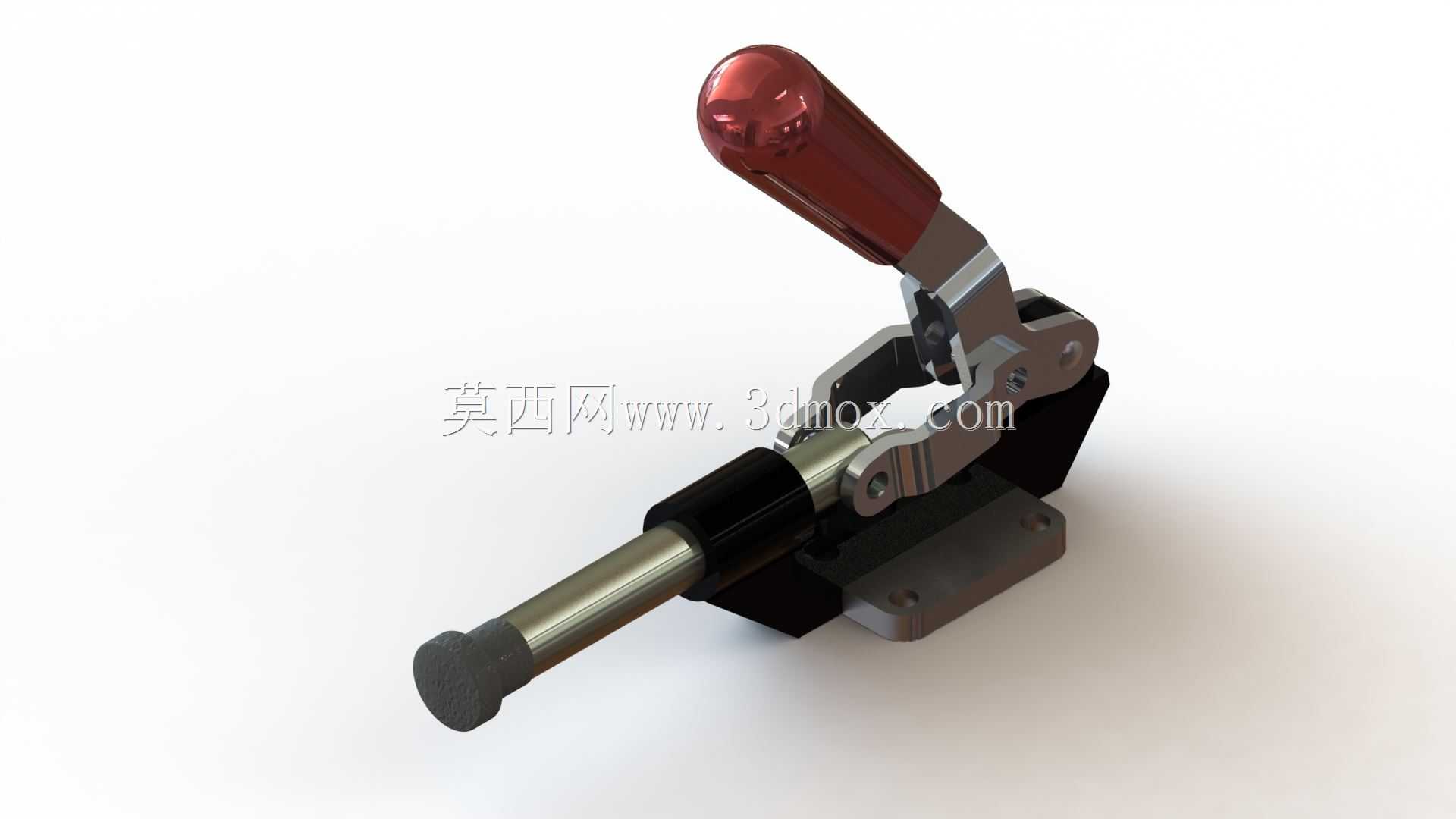

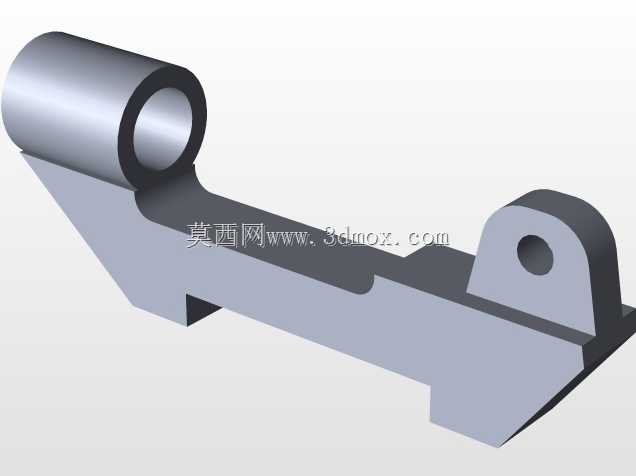

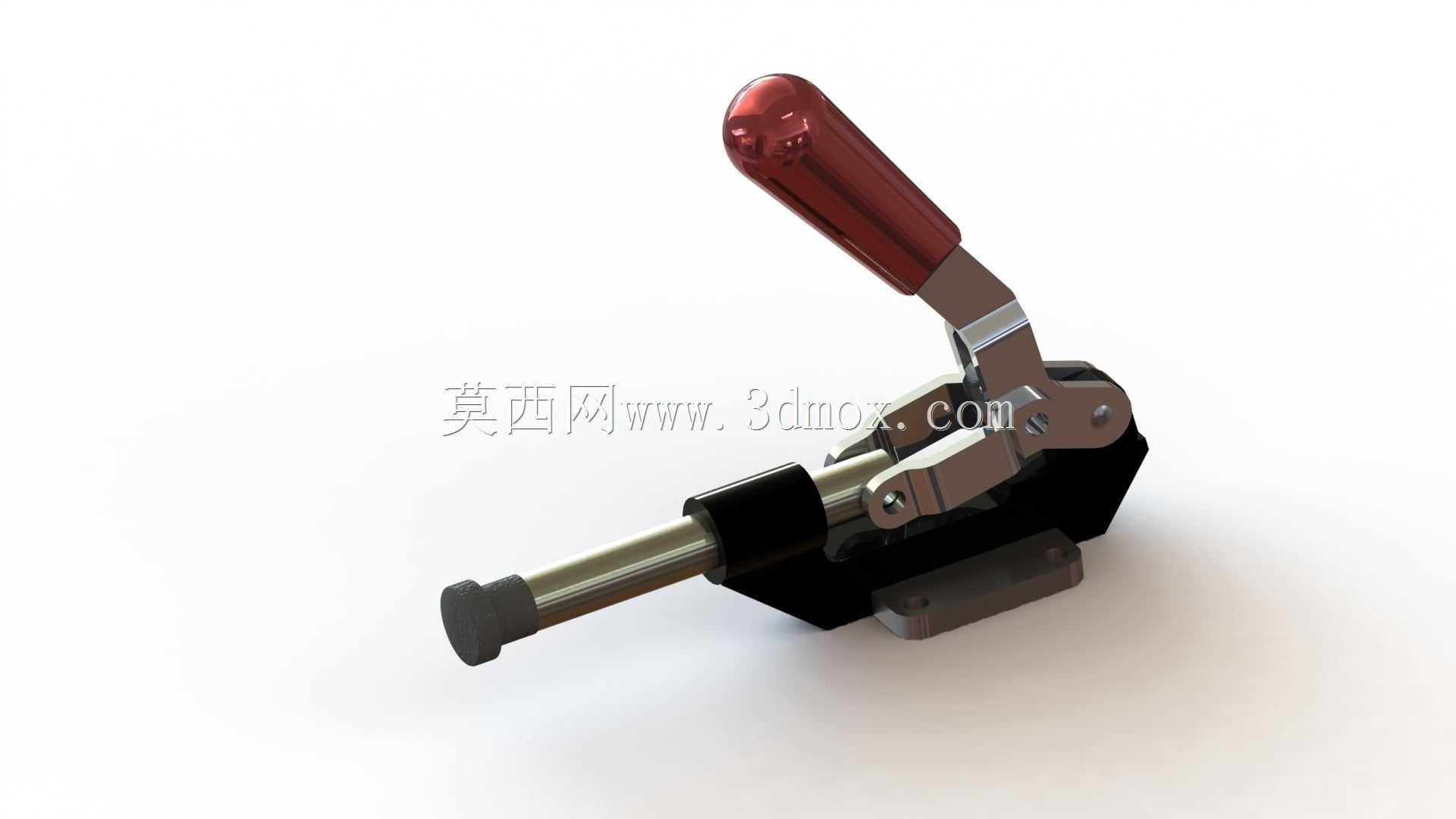

在工装夹具的实际应用场景里，这类推拉式夹持结构常出现在焊接工装台、小型零件装配工位、木质板材加工定位、电子元器件压合辅助工位上，区别于传统的螺旋压紧、偏心轮压紧结构，它的核心优势是操作行程短、压紧与释放动作切换快，操作人员单手握持手柄即可完成整套锁紧、松开动作，不需要额外借助扳手等辅助工具，能大幅降低批量作业过程中的辅助装夹耗时。从结构设计逻辑来看，这套夹持机构采用了连杆自锁的力学原理，当手柄扳动到锁紧工位时，内部的多组铰接连杆会越过力学死点，此时即使推杆端受到工件方向的反向推力，整个机构也不会自行松脱，不需要额外增加锁止结构就能维持稳定的夹持力，避免加工过程中工件移位带来的尺寸偏差。整个机构的安装基准位于底部的安装座上，座体上预留了两个贯通的安装孔位，适配常用的内六角螺栓安装，安装时需要保证推杆的运动轴线与工件被推压面保持垂直，否则长期偏载受力会加剧内部铰接销轴的磨损，缩短机构的使用寿命。推杆的前端采用了橡胶材质的压头，一方面可以增大与工件接触面的摩擦力，避免硬接触刮伤工件表面，另一方面也能补偿小范围的工件尺寸公差，保证不同批次存在微小尺寸差的工件都能获得足够的压紧力。手柄部分采用了符合人体工学的弧形包覆设计，握持时的受力点贴合手掌虎口位置，长时间重复操作也不容易产生手部疲劳，手柄表面的防滑纹理能避免手上沾有切削液、油污时出现打滑的情况。在设计建模过程中，需要重点关注各铰接点的配合间隙，间隙过大会导致锁紧状态下存在旷量，影响夹持精度，间隙过小则会导致扳动手柄时的阻力过大，操作顺畅度下降；同时要核算推杆的伸出行程，保证松开状态下推杆前端与工件定位面之间留有足够的取放空间，避免工件装卸时与压头发生干涉。这类夹持结构的整体外形尺寸紧凑，不会占用过多的工作台安装空间，在多工位排布的工装板上，可以根据工件的定位需求灵活布置多个同规格夹钳，实现多点位同步压紧，适配不同外形尺寸工件的装夹需求。日常维护时只需要定期在各铰接销轴位置加注少量润滑脂，就能长期维持顺畅的操作手感，不需要复杂的保养流程，非常适合在各类需要频繁装拆工件的作业场景中使用。
