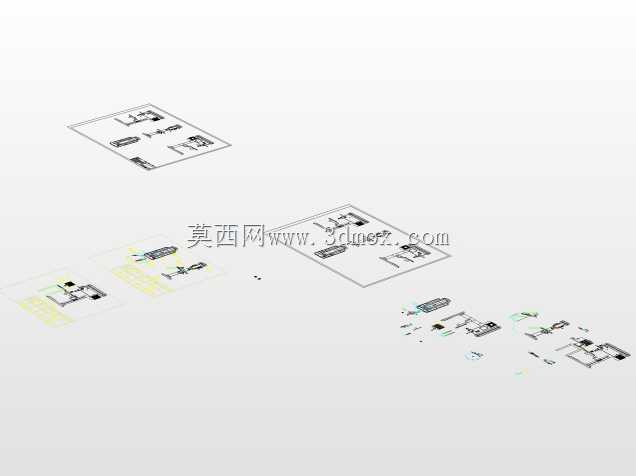

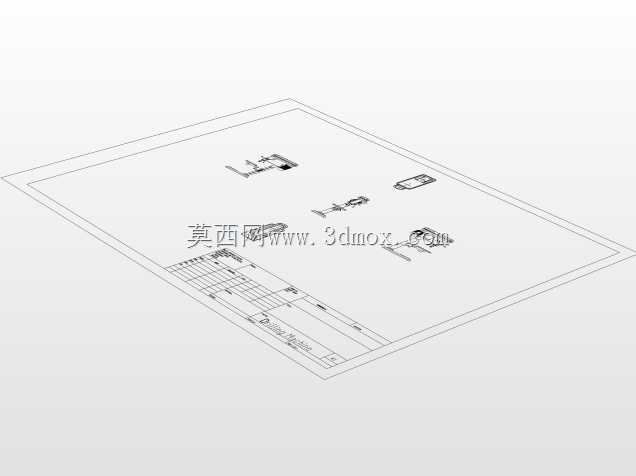

带管内气动控制的自动攻丝钻床结构

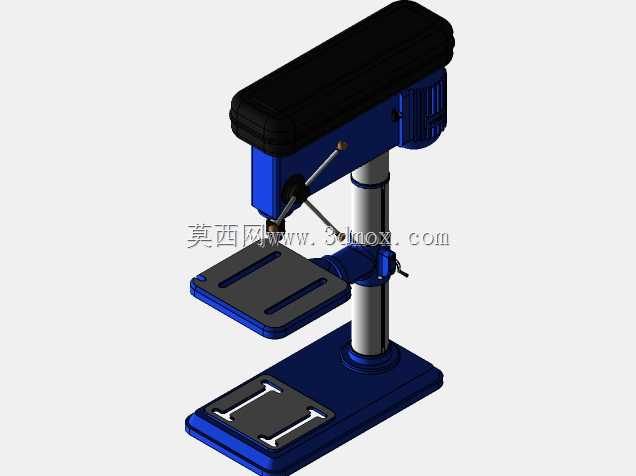

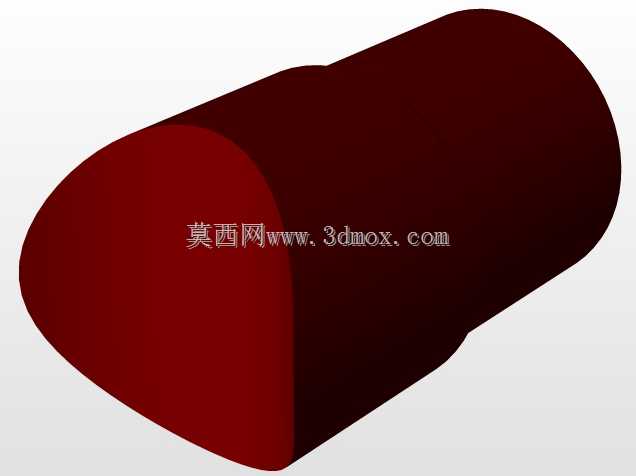

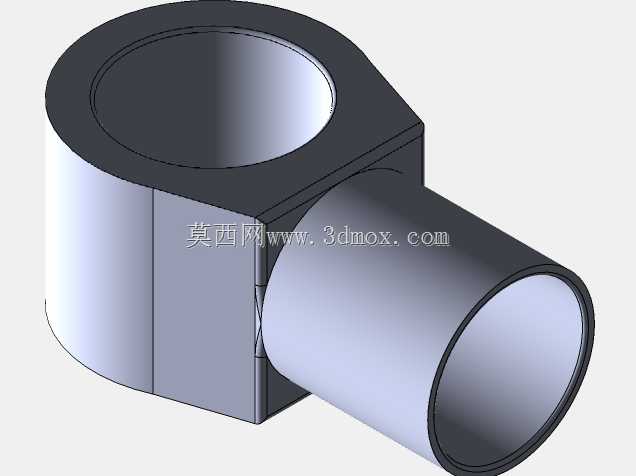

这款自动攻丝钻床的设计，主要面向中小尺寸五金零件的小批量多工序加工场景，常见于汽配小零件、电子五金结构件、家具五金配件的加工车间，替代传统手动台钻的人工上下料、手动进给攻丝作业，降低操作工的重复劳动强度，也能避免手动进给力度不均导致的丝锥折断、螺纹牙型缺损问题。设备整体以立式台钻的成熟结构为基础主体，立柱采用加厚无缝钢管加工，表面做硬铬镀层处理，保证主轴箱上下滑动的导向精度，底座采用铸铁一体铸造成型，底部预留四个地脚螺栓安装孔，可直接固定在车间混凝土地面或者标准重型工作台上，安装时需保证底座水平度误差不超过0.1mm/m，避免长期运行导致立柱倾斜影响加工同轴度。

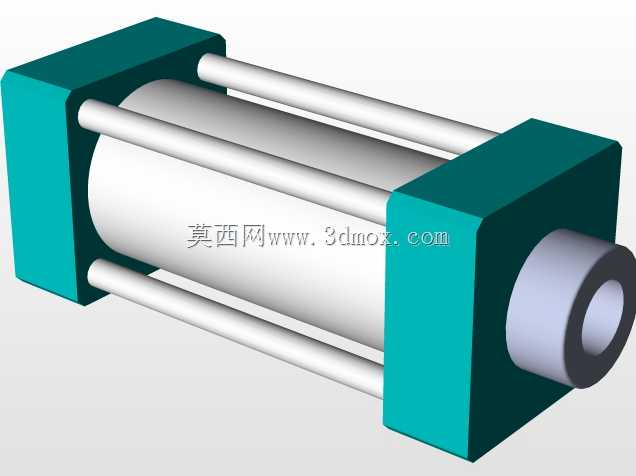

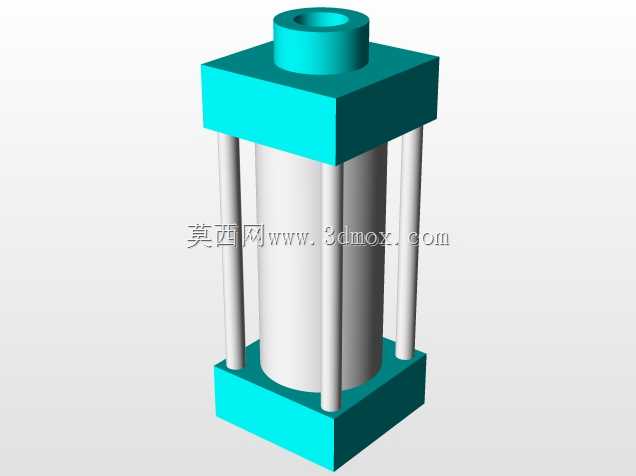

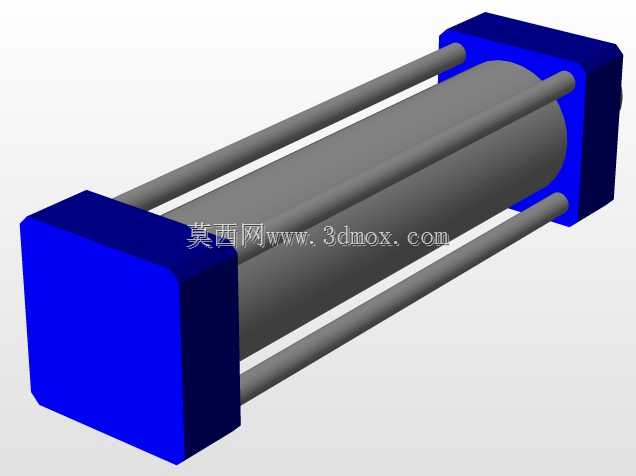

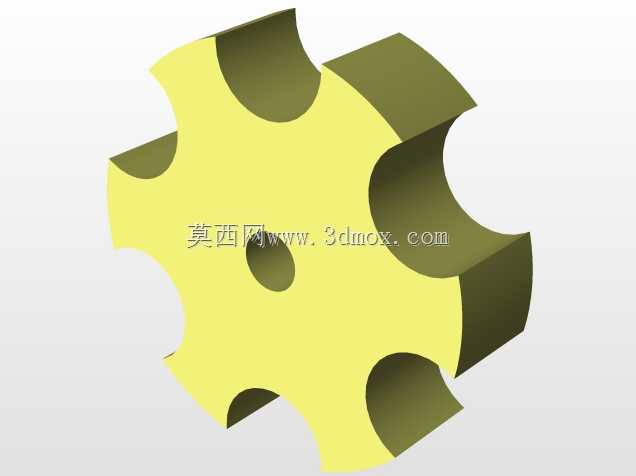

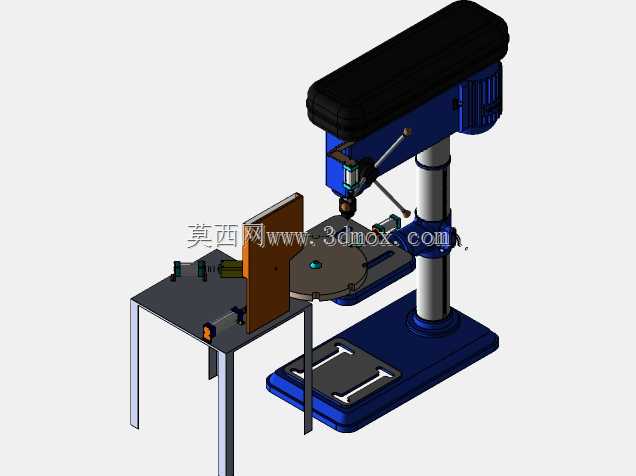

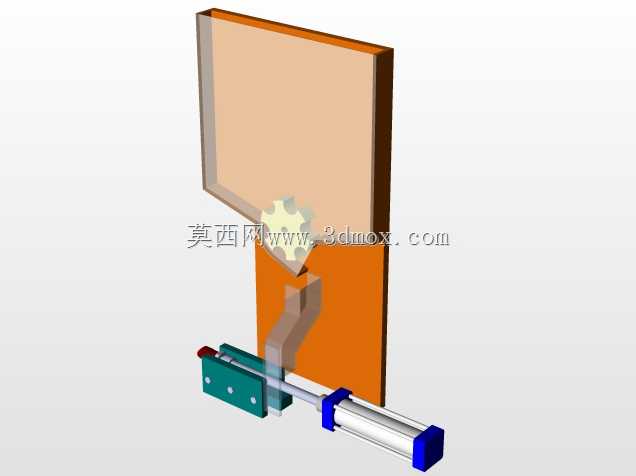

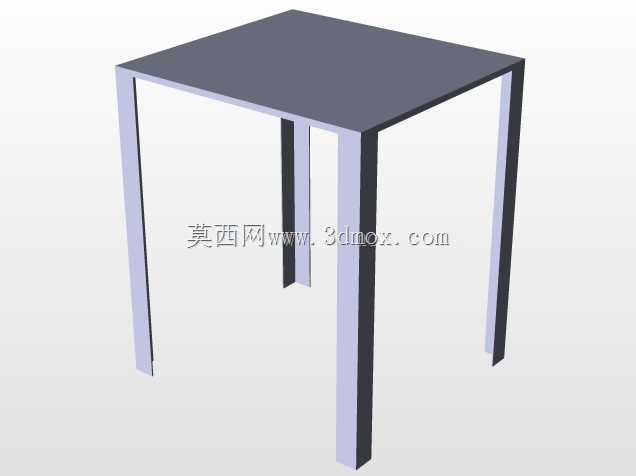

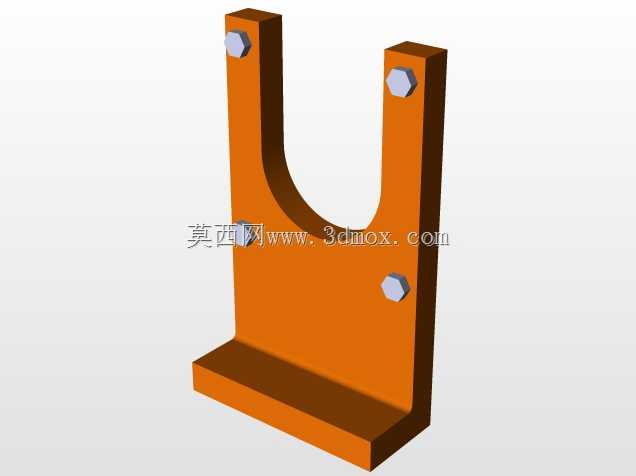

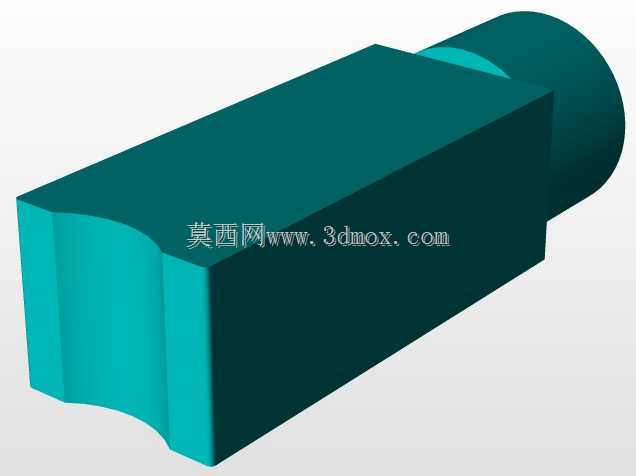

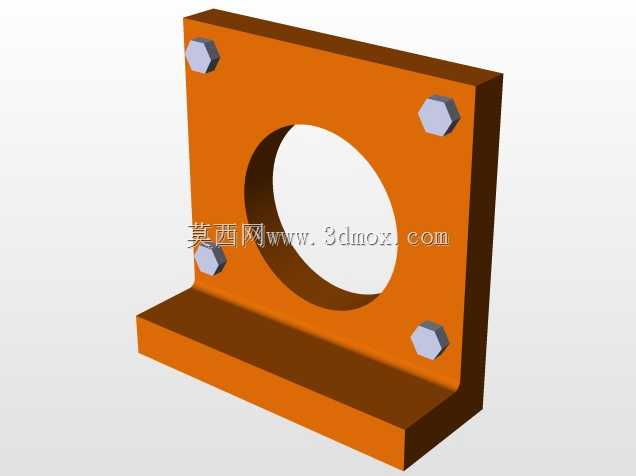

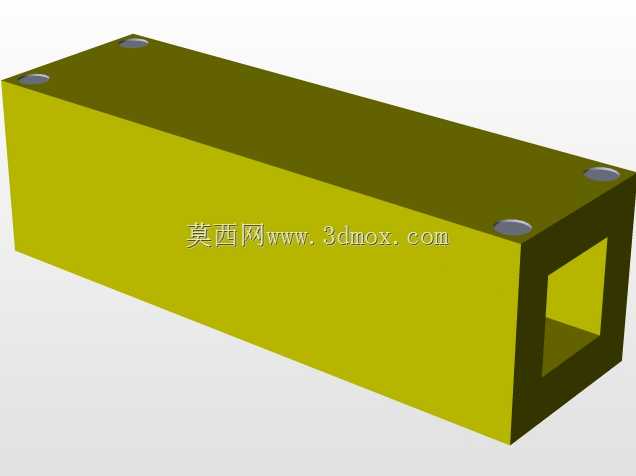

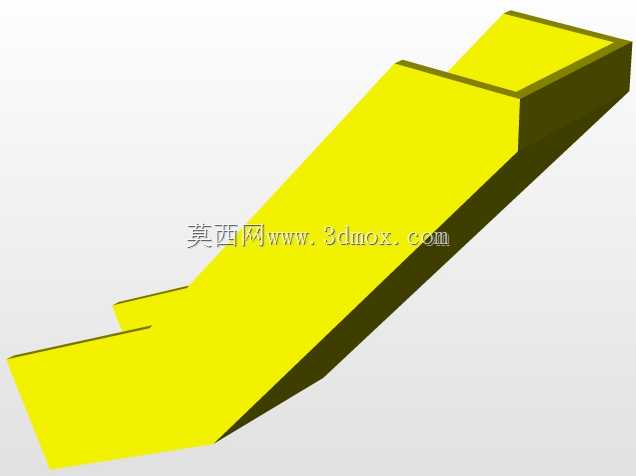

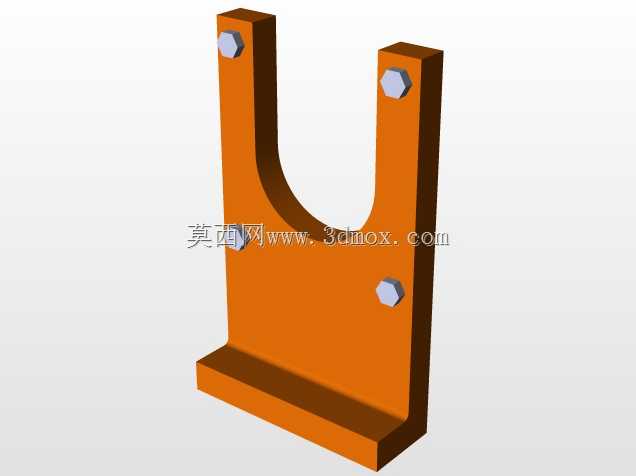

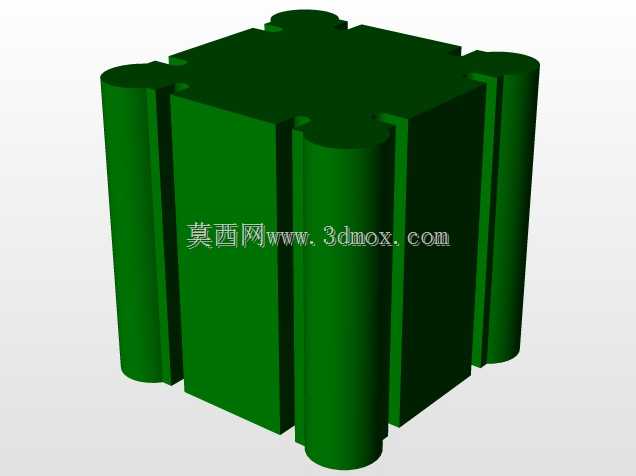

设计时在原有台钻的工作台位置加装了带定位的回转工位转盘，转盘上预留多组工装夹具安装位，可同时装夹多个待加工工件，配合气动分度机构实现工位的自动切换，操作工只需要在上下料工位完成工件装拆，加工工位可同步完成钻孔或者攻丝作业，大幅压缩单件加工的辅助时间。管内气动系统的设计是这款设备的核心特点，所有气动管路均沿立柱内部空腔、工作台支架的型材内腔排布，避免外露管路被加工产生的铁屑刮破、被切削液长期腐蚀老化，同时也能减少车间清理时的管路磕碰风险，气动系统分别控制工位转盘的分度锁紧、夹具的自动夹紧松开、主轴进给的助力推进，各气路分支均设置独立的节流阀，可根据不同加工材质的进给需求单独调整进给速度，比如加工铝件时可适当提高进给效率，加工不锈钢件时降低进给速度保护刀具。

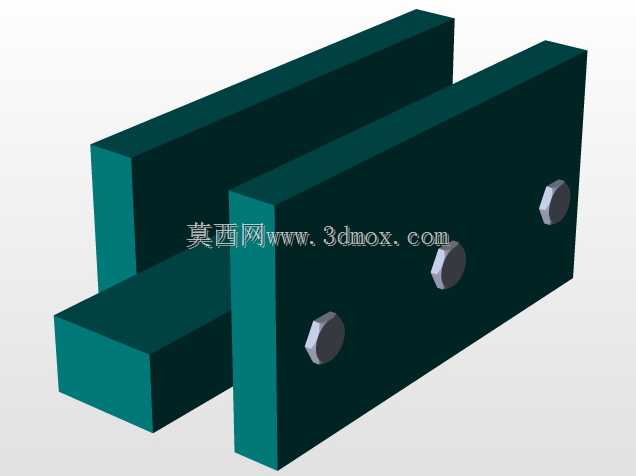

设备的主轴保留了手动操作的冗余结构，在调试、小批量打样阶段可切换为手动操作模式，适配非标准件的临时加工需求，主轴夹头采用标准快换结构，可快速更换钻头、丝锥，适配M3到M12范围内的螺纹攻丝以及最大13mm直径的钻孔加工。配套的工装夹具采用模块化设计，可根据不同工件的外形快速更换夹块，不需要重新调整整个工作台的安装位置，缩短换产调试的时间。工作台侧边设置了可调节的切削液喷嘴位置，加工时可直接对准加工区域冲屑，避免铁屑缠绕刀具影响加工质量。整体设备的占地边界控制在长1200mm、宽800mm的范围内，不需要占用过大的车间空间，现有传统台钻的安装位置基本都可以直接替换安装，不需要额外改造车间布局。电气控制元件全部集成在主轴箱侧面的控制盒内，布线同样沿立柱内部走线，外部仅保留操作按钮和状态指示灯，减少加工环境中的粉尘、切削液对电气元件的侵蚀，延长元件使用寿命。
