六角套筒多工位转盘式钻削加工专机

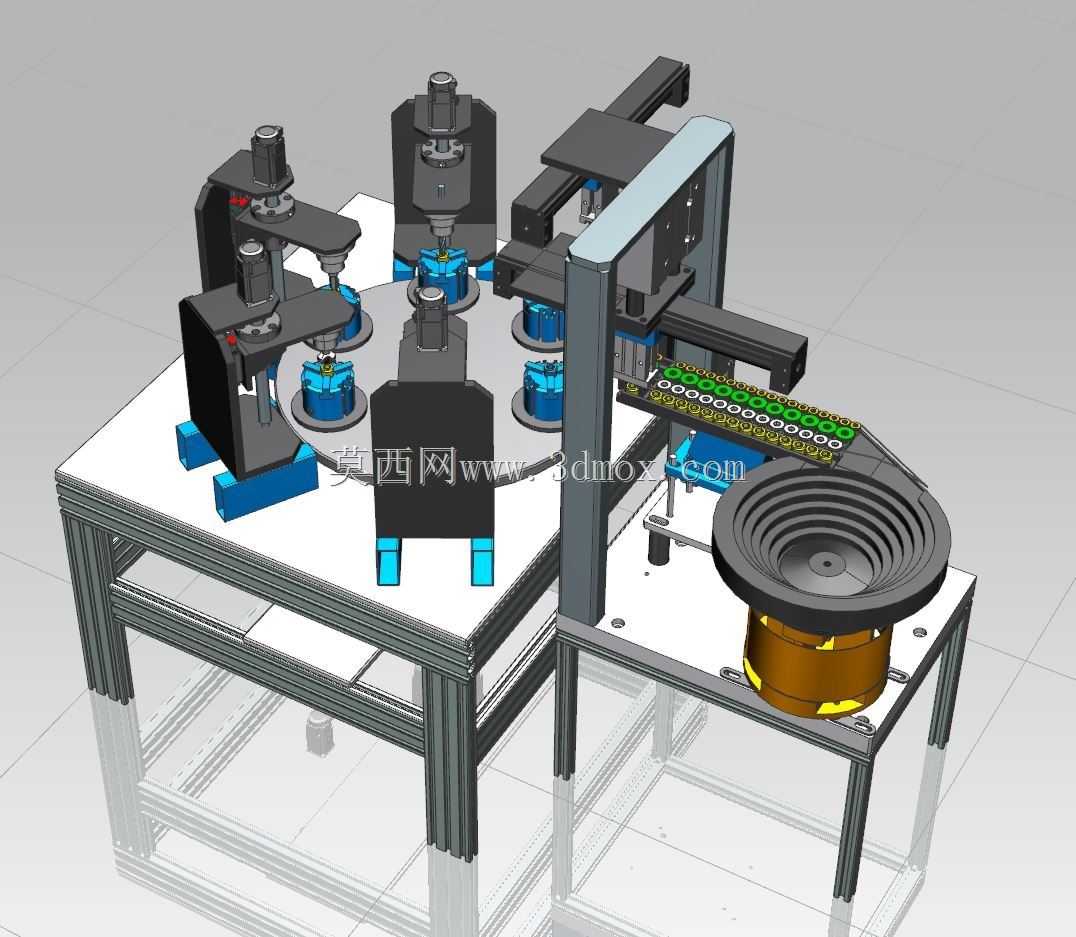

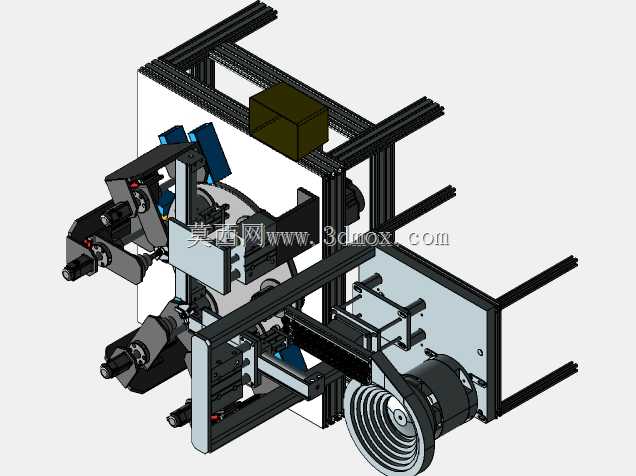

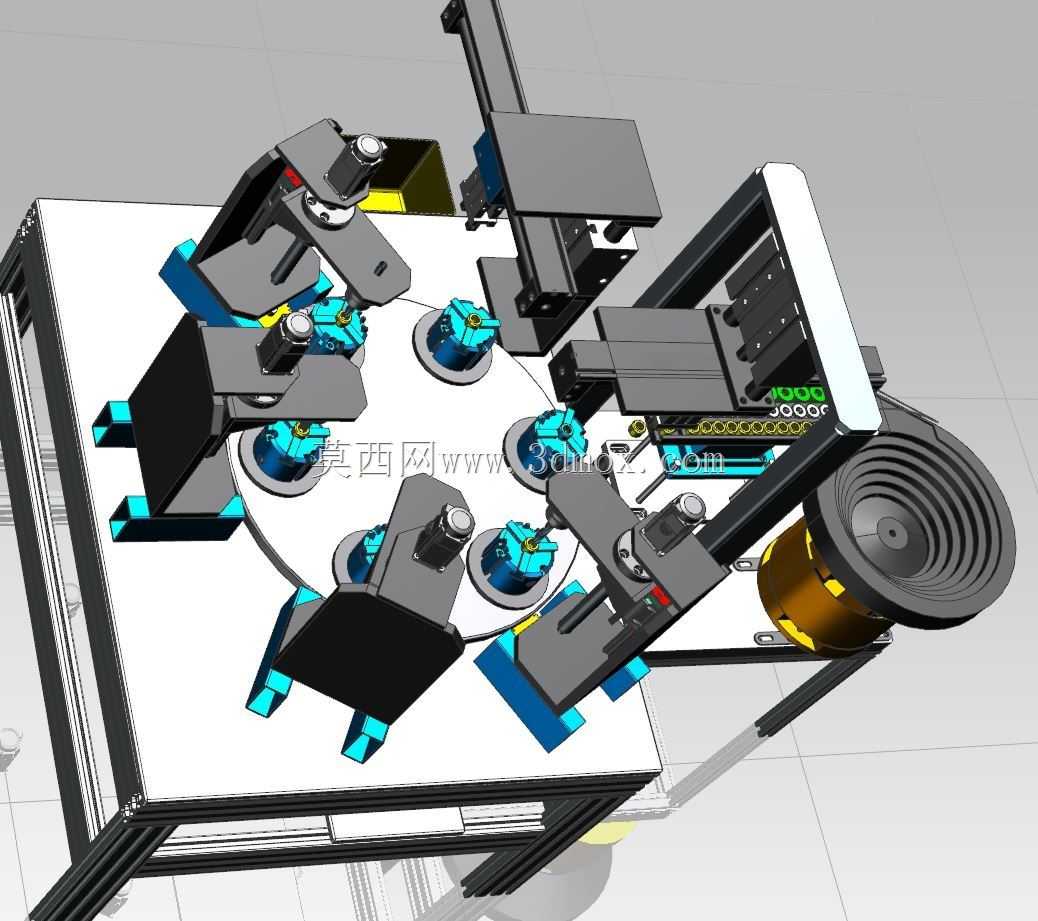

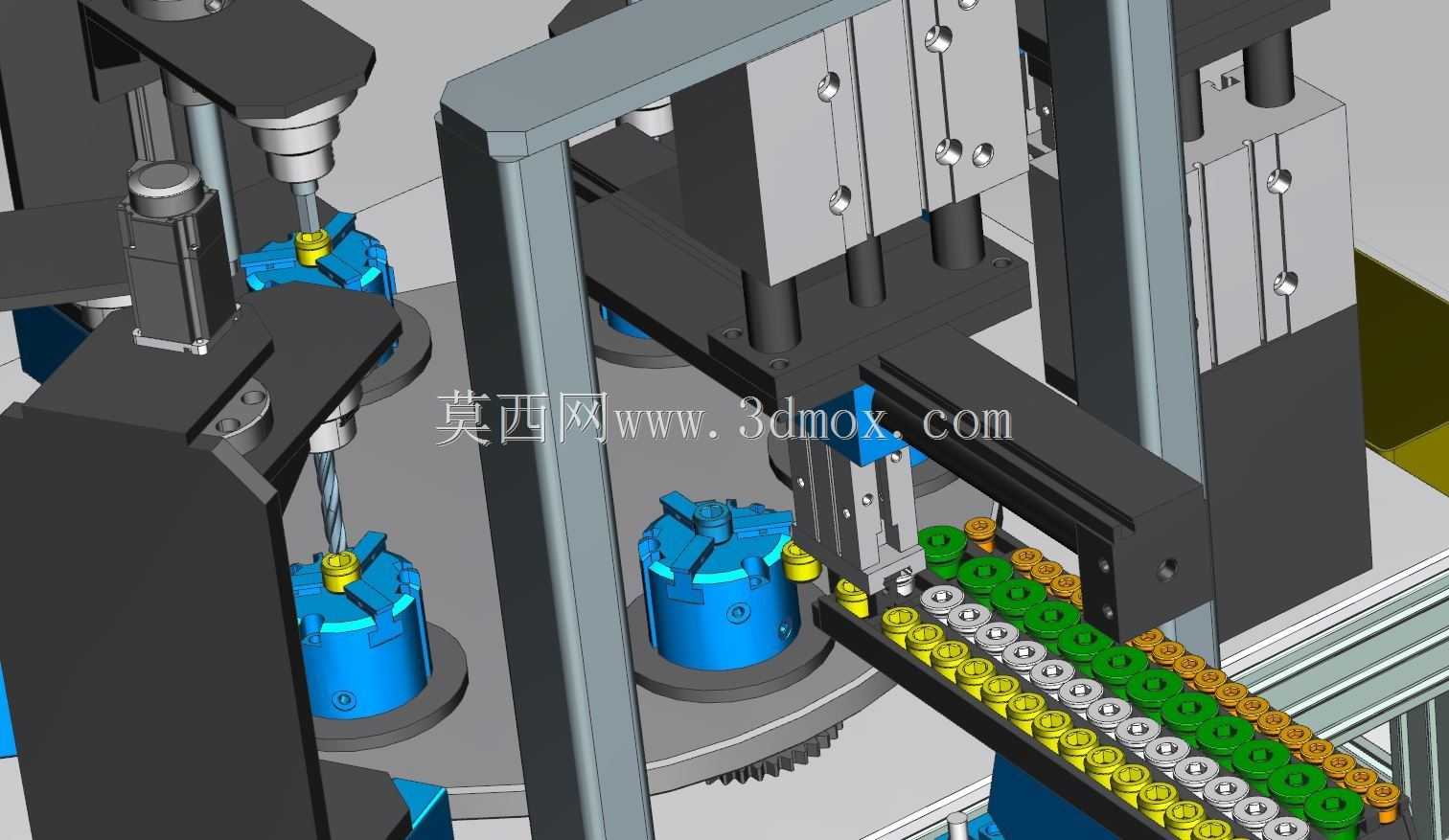

这款设备针对紧固件行业六角套筒类零件的批量化加工需求设计，主要应用于五金标准件、汽车配套紧固件生产车间的机加工工序段，可适配不同规格小尺寸六角套筒的连续钻削、倒角、槽孔加工、去毛刺等多工序一体化作业，替代传统单工序分散加工的人工作业模式，大幅降低工序间周转的装夹误差与人力成本。设备采用转塔式多工位转盘布局，核心承载台面采用铝型材框架搭配加厚台板搭建，整体安装边界控制在长1.8米、宽1.2米、高1.6米范围内，可直接适配标准车间生产线的工位排布，无需额外改造地基。上料单元采用振动盘自动排序送料结构，配合直线送料轨道将无序毛坯件定向输送至取料位，2轴拾取机械手完成毛坯件的取放与工位转序，动作行程覆盖上料位与转盘上的全部装夹工位，重复定位精度控制在0.02mm以内，避免转序过程中的零件磕碰与定位偏差。转盘周向均匀布置6组弹性定位夹具，可根据加工的六角套筒对边尺寸快速更换夹套，适配不同规格零件的装夹需求，夹具自带轴向顶紧结构，保证钻削过程中零件无窜动。各加工工位沿转盘圆周排布，依次完成端面钻孔、内外角倒角、六角槽位钻孔、孔口去毛刺、外观皮克处理、成品出料的全流程工序，每个工位的动力头采用独立伺服进给结构，可根据加工参数单独调整进给速度与行程，适配不同材质毛坯的加工参数需求。设备的防护与走线全部采用内置式布局，气动管路与线缆沿铝型材框架内部走线，避免加工过程中切屑飞溅造成的管路损坏，台板预留切屑滑落开口，可配套车间集中排屑系统使用，减少日常清理维护的工作量。设计过程中重点优化了工位间的动作节拍匹配，将单工位加工动作与转盘转序、机械手取放动作进行时序重叠，整机加工节拍可控制在8秒每件，相比传统单工序设备加工效率提升4倍以上，同时各动力头的安装座预留了调整余量，可根据后续工艺需求拓展攻丝、锪孔等附加加工工序，提升设备的工艺适配范围。
