外部均衡下拉式工件夹紧夹具结构

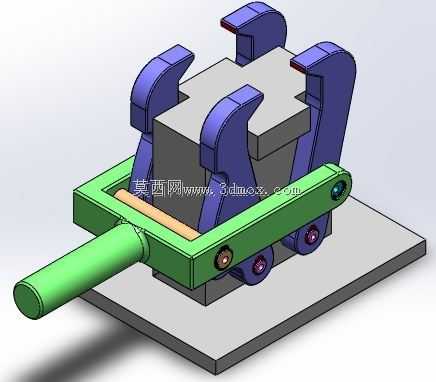

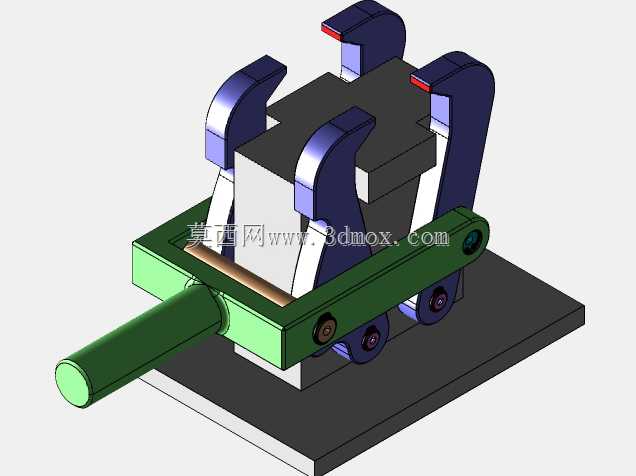

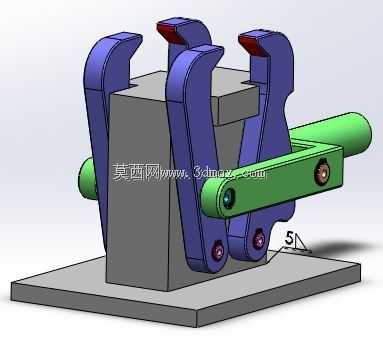

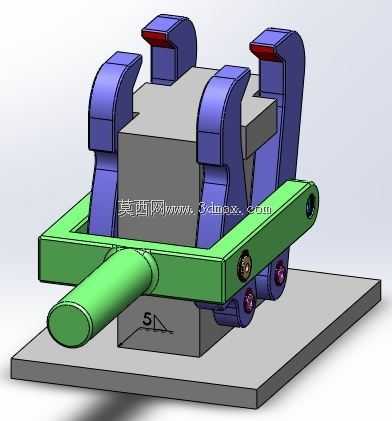

在机加工工件定位装夹、自动化生产线工件工位固定、焊接工装工位夹持等场景中，这类外部均衡下拉夹具的应用十分普遍，尤其适配需要从工件外侧施加均匀下拉力、避免工件装夹翘起或受力偏移的加工工况，比如方形块状零件的铣削平面、钻孔、多面同步加工工位，能有效抵消加工过程中刀具带来的向上抬升力与侧向切削力，保证工件基准面始终贴合工装定位平台。从结构功能来看，这套夹具采用对称四爪夹持布局，四个弧形摆臂吊具均匀分布在工件四周，通过下方的横向驱动轴传递动力，驱动轴带动摆臂联动结构动作时，四个夹爪同步向中心收拢并向下施加压紧力，不会出现单侧夹紧导致的工件偏斜问题，均衡受力的设计能让工件装夹后的形变量控制在极小范围，避免薄壁类或精度要求高的工件因装夹应力产生加工超差。设计思路上，这套结构没有采用复杂的液压或气动驱动结构，而是通过纯机械连杆联动实现同步动作，摆动连杆、浮动销、轴端连接结构的配合间隙经过合理预留，既保证夹爪开合动作顺畅无卡滞，又能让夹紧力均匀分配到四个接触点，夹爪端部的接触块采用可拆卸设计，可根据不同工件的外形、材质更换对应接触头，避免夹伤工件表面同时适配更多规格的方形工件。安装边界方面，整套夹具的底座为平板式安装结构，可直接通过螺栓固定在机床工作台或者工装线体的安装基板上，底座的定位基准面经过精加工处理，安装时只需对齐工作台T型槽位置即可快速完成装夹固定，横向伸出的驱动轴可连接手动扳杆、气缸或者液压缸作为动力输入端，不需要对现有工装台做额外改造即可适配。夹爪的开合行程覆盖常规中小尺寸方形工件的夹持范围，当驱动轴处于伸出状态时四个夹爪同步张开，方便工件上下料，驱动轴收回时夹爪同步完成夹紧下拉动作，整个动作行程短、响应快，适配自动化生产线的快节拍生产需求，同时纯机械联动的结构故障率低，日常维护只需要定期给铰接销轴位置加注润滑脂即可，不需要复杂的密封件更换或者油路维护，在中小批量零件加工、专用机床工装改造、焊接工装定位等场景下都能稳定发挥作用，相比传统的单侧压紧夹具，这套均衡下拉结构的装夹重复定位精度更高，不需要反复调整夹紧点位置，能大幅减少工装调试的辅助时间。
