汽车横梁悬架检测专用工装夹具

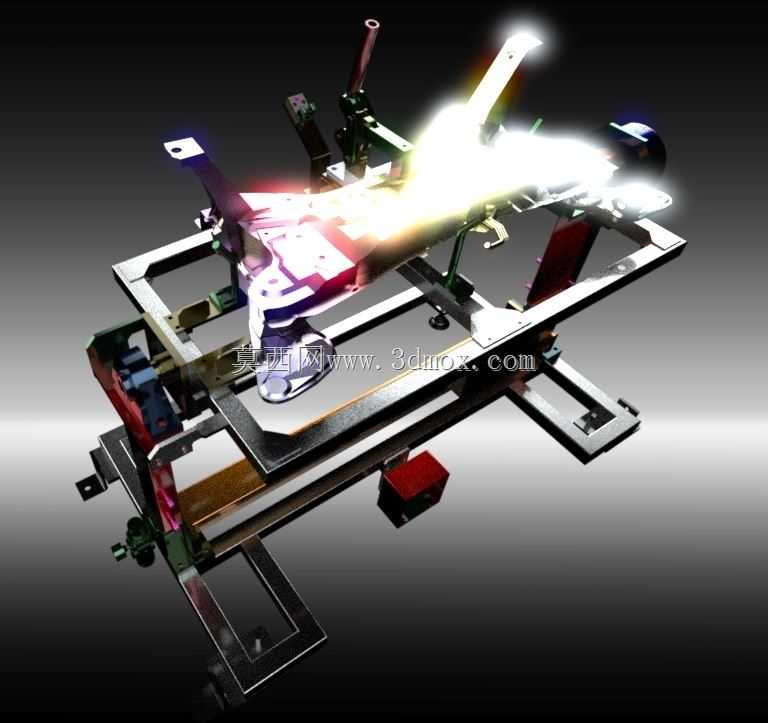

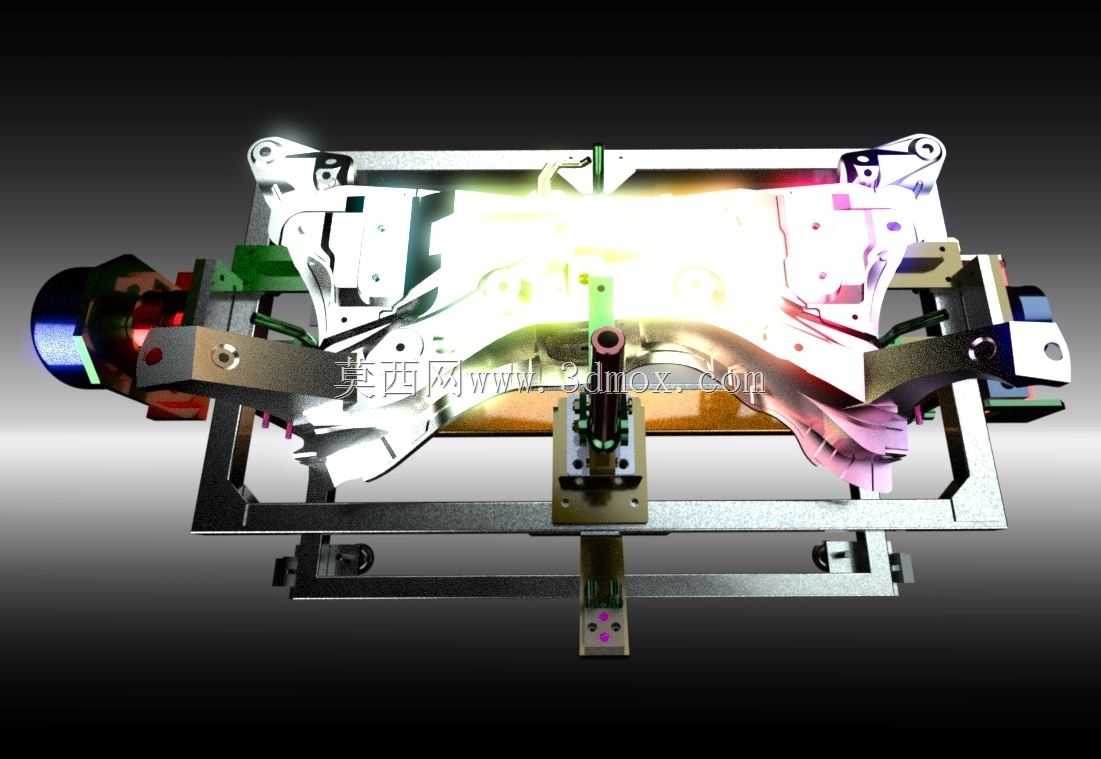

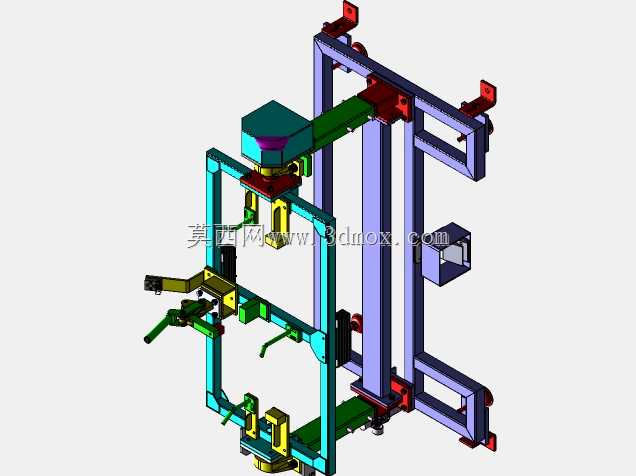

这套检具主要面向汽车底盘零部件生产环节的尺寸精度校验场景，专门针对横梁悬架类冲压焊接总成的形位公差检测需求设计，在焊装车间下线检测、来料入厂抽检环节都能直接部署使用，替代传统三坐标抽检的低效方案，满足生产线节拍内的全尺寸快速检测要求。整套工装采用框架式基体结构，底部以矩形钢管焊接形成刚性承载基座，基座上根据被测件的RPS定位点分布，对应设置了固定式定位销、可调式支撑块以及快速压紧机构，所有定位元件的安装面都在装配时做了销钉定位，避免长期使用后出现位置偏移，保证检测基准的一致性。框架的长宽尺寸适配常见乘用车前副车架横梁的外轮廓边界，安装时直接通过底部的可调脚杯固定在检测平台上，不需要额外做地基预埋，调整脚杯高度就能让整个工装的基准面保持水平，适配不同车间的地面平整度条件。在功能设计上，这套检具除了基础的定位装夹功能，还在每个需要检测的安装孔、型面位置预留了检测销插入空间和百分表安装位，操作人员装夹完成后，可以直接通过通止规、检测销快速判断孔位位置度是否合格，也能借助表架安装百分表读取型面的轮廓偏差数值，不需要反复挪动被测件到测量设备上。设计过程中优先考虑了操作的人机工程性，所有压紧手柄的布置位置都在操作人员站立时的手臂可达范围内，定位销的导入端做了大角度倒角，方便工件吊装时快速对准定位，避免磕碰损伤定位面。框架上还预留了起吊孔位，方便整台检具在车间内转场搬运，不需要拆解就能完成工位调整。针对被测件的异形轮廓，工装的避让空间做了充分核算，工件吊装落位时不会和框架、支撑块发生干涉，同时每个支撑块的高度都经过匹配，保证工件装夹后处于自然无应力状态，避免强行装夹导致的工件变形影响检测结果准确性。整套结构没有冗余的设计，所有元件都服务于检测精度和操作效率的提升，长期在车间多粉尘、温湿度波动的环境下使用也能保持稳定的检测精度，日常维护只需要定期清洁定位面、给压紧机构做润滑即可，不需要复杂的校准流程。
