无人机25mm管径快拆折叠机臂连接座

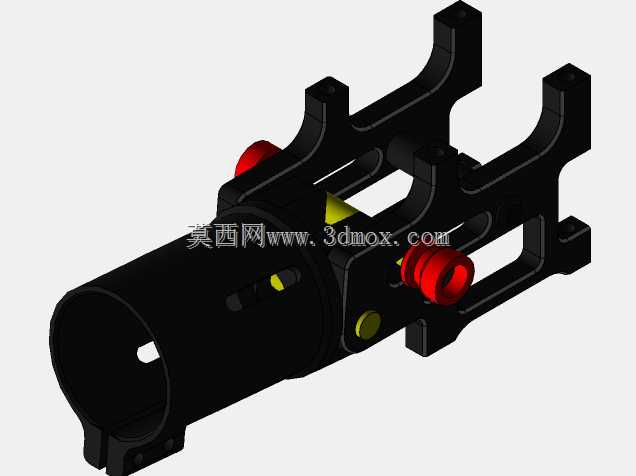

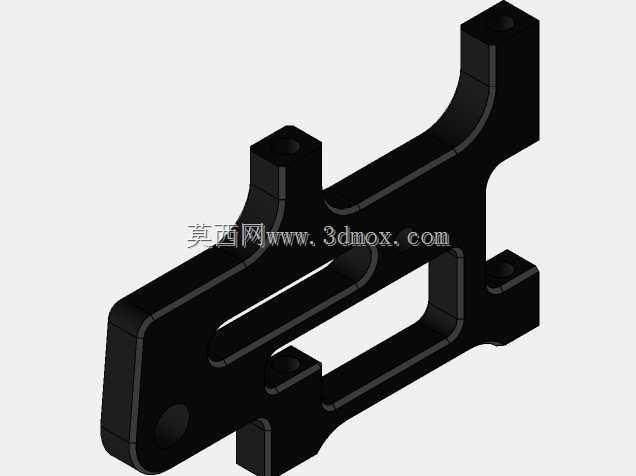

这款折叠臂连接件主要适配多旋翼无人机的机臂快拆折叠需求，针对25mm直径的圆形碳管机臂设计，解决了大载重多旋翼无人机收纳运输时机臂外伸占用空间过大的痛点，在工业级巡检无人机、植保无人机、航拍测绘无人机的机架结构中都有广泛的应用场景。从实际使用角度出发，该部件承担机臂与机身主体的连接载荷，飞行过程中需要承受电机转动带来的振动、机动飞行时的弯矩与拉力，因此结构设计上采用了双侧抱夹的锁紧形式，配合定位销轴实现折叠状态与展开状态的位置锁定，避免飞行过程中机臂出现松脱移位。设计过程中优先考虑了受力路径的合理性，主体承力结构采用一体化的镂空构型，在保证连接刚度的前提下尽可能去除非承力区域的材料，降低整机自重，提升无人机的有效载荷占比。安装边界方面，机身侧的连接位采用对称分布的安装孔位，可直接适配标准间距的机身中心板安装孔，不需要额外做转接件加工；机臂侧的抱夹内孔做了微公差适配，既可以保证25mm碳管插入后无旷量，也不会因为过盈量过大导致碳管被夹裂。锁紧结构做了简化设计，取消了冗余的复杂锁扣零件，通过偏心压块配合弹簧复位实现快速操作，外场作业时不需要额外工具即可完成机臂的展开与折叠收纳，作业准备时间可大幅缩短。结构上的红色标识件为锁紧操作的受力位，表面做了防滑纹理处理，戴手套操作时也能准确施力，黄色部件为定位缓冲件，展开到位时提供缓冲阻尼，避免金属结构硬碰撞产生磨损与异响。整个部件的外形轮廓做了圆角过渡处理，没有尖锐的外凸棱角，既可以降低飞行过程中的风阻，也能避免收纳、组装过程中划伤操作人员或线材。从装配逻辑来看，该连接件在出厂时即可预装在机身中心板上，机臂碳管插入抱夹位锁紧后即可完成机臂组装，后期维护时如果单个机臂出现损坏，只需要松开抱夹螺丝即可更换整根机臂，不需要拆解整个机架结构，维护效率更高。针对飞行中的振动传递问题，抱夹内孔可适配薄型防滑减震垫，进一步降低电机振动向机身主体的传递，提升飞控系统的工作稳定性，减少IMU的振动干扰。
