斯巴鲁WRX涡轮改装连接法兰结构设计

这款涡轮连接法兰主要面向民用性能车改装与赛事赛车的排气系统定制场景，在整车动力升级环节中承担涡轮壳体与定制排气头段的刚性连接作用，是排气通路密封、载荷传递的核心受力部件。从实际装车工况来看，法兰需要同时承受涡轮端传递的持续高温、排气脉冲带来的交变振动，以及发动机运行过程中产生的小幅位移，因此结构设计阶段优先保证连接刚性与密封可靠性，避免长期使用后出现漏气、连接松动甚至法兰变形的问题。

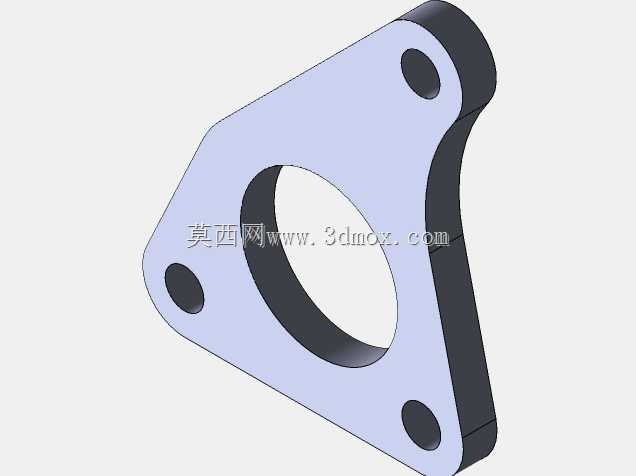

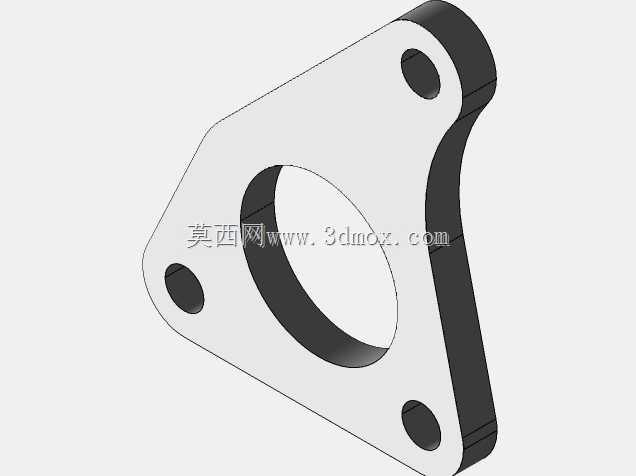

设计过程中首先匹配对应涡轮壳体的出口轮廓，中心大孔完全对齐涡轮排气出口通径，保证排气气流无台阶突变，减少排气背压的不必要升高，这一点对于涡轮车的动力输出响应尤为关键，通径偏差带来的紊流会直接影响涡轮迟滞表现与高转排气效率。三个安装孔的位置完全对应涡轮壳体的原厂螺栓点位，孔位公差控制在装配允许的合理范围内，既保证装车时能够顺利对位，又不会因为间隙过大导致安装错位、密封面压合不均的问题。

法兰本体采用非对称异形轮廓，没有采用常规圆形法兰的冗余结构，而是顺着涡轮安装位的周边空间做轮廓裁切，在保证安装边足够承压宽度的前提下尽可能去除多余材料，既控制了零件自重，也避开了周边发动机舱内的管线、机脚等干涉部件，避免装车后出现部件碰擦的问题。法兰厚度根据排气温度与振动量级设定，密封面做平面度处理，保证与涡轮端面、排气法兰压合时能够均匀受力，配合密封垫片实现高温下的可靠密封。

从安装边界来看，法兰的外轮廓完全适配对应车型涡轮位的狭小安装空间，三个固定点位的受力分布经过校核，螺栓锁紧后法兰面的压应力分布均匀，不会出现局部应力集中导致的法兰翘曲。焊接侧的端面预留了足够的焊缝搭接余量，适配不同壁厚的不锈钢排气管道焊接，焊接时的热影响区不会延伸到密封面区域，避免焊接变形影响密封效果。在实际改装作业中，这款法兰可以直接匹配对应型号涡轮的安装位，不需要现场二次修磨孔位或者裁切轮廓，能够大幅缩短定制排气的加工周期，同时保证连接强度满足赛道激烈驾驶、日常街道行驶的不同工况需求，兼顾了安装便利性与长期使用的可靠性。
