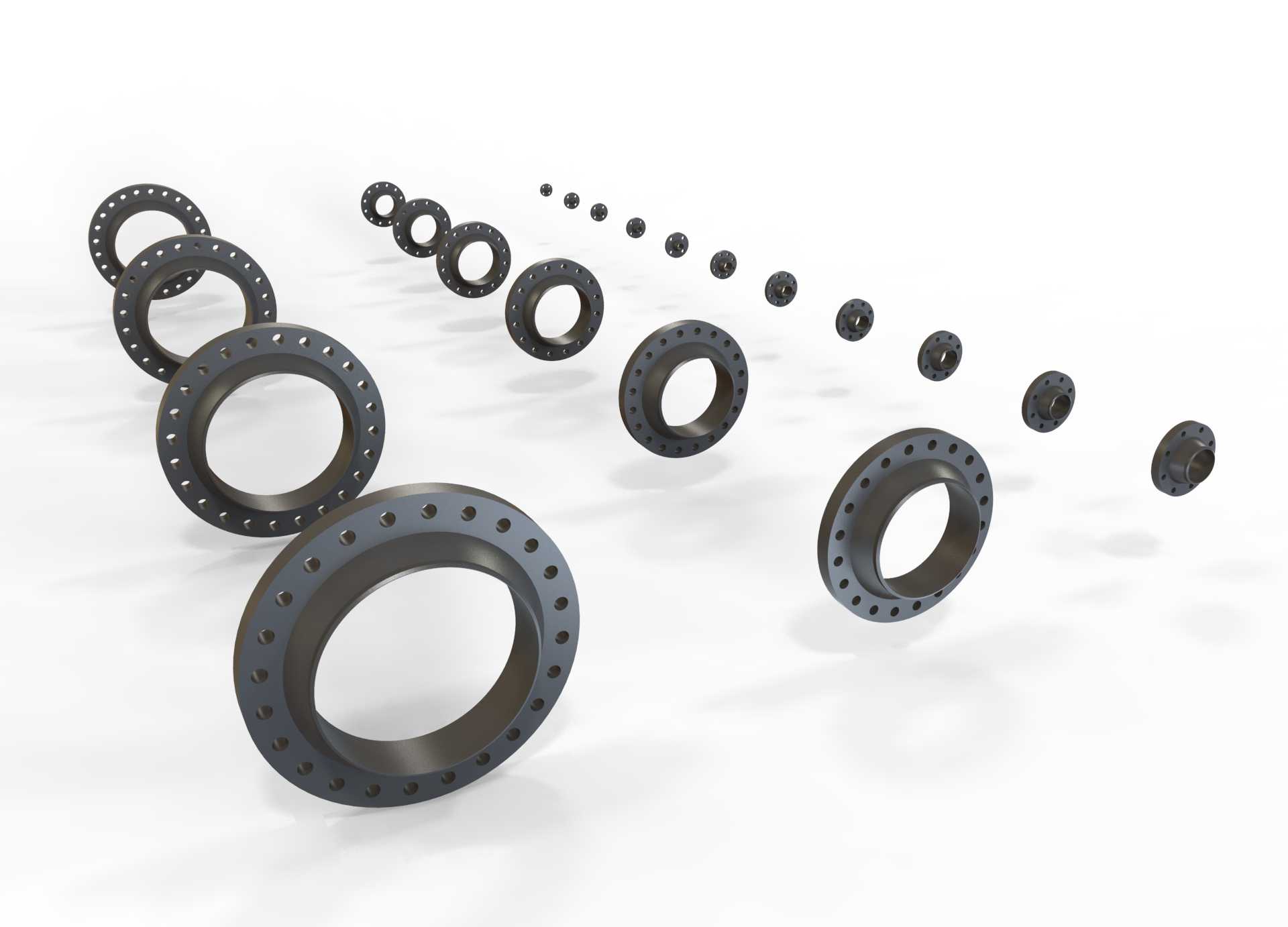

ASME标准300磅级系列法兰三维结构

在石油化工、电力输送、市政能源管网等承压管路系统中，法兰是实现管段之间、管路与设备之间可拆卸刚性连接的核心承压部件，本次呈现的是覆盖1/2英寸至24英寸公称通径的ASME 300磅级法兰全系列三维结构。从工程实际选型与安装角度出发，该系列法兰严格遵循ASME B16.5标准的压力温度额定值要求，300磅级对应的常温承压能力可满足多数中压工业管路的运行需求，适配输送水、蒸汽、油品、常规化工介质等多种工业流体的管路场景。设计过程中，首先明确不同通径下的螺栓孔分布参数：小通径法兰的螺栓孔数量少、孔距小，随着通径增大，螺栓孔数量沿法兰盘周向均匀递增，螺栓孔中心圆直径、法兰盘外径、密封面凸台尺寸均随通径同步匹配标准要求，保证同压力等级同通径的法兰具备完全互换性，无需额外修配即可完成现场对接。法兰本体的密封面采用突面结构，是工业管路中应用最广泛的密封形式，安装时配合对应压力等级的非金属或金属缠绕垫片，通过周向对称拧紧螺栓实现均匀压紧，保证管路在运行压力波动、温度变化的工况下仍具备可靠的密封性能，避免介质泄漏。从安装边界来看，不同通径法兰的厚度经过标准核算，既满足承压所需的结构强度，避免管路运行中法兰受内压作用发生形变导致密封失效，也控制了整体重量，降低管路支吊架的载荷负担。法兰盘的内孔与对应公称通径的管道外径匹配，现场施工时可采用焊接方式与管道端部固定，焊脚尺寸符合承压管道焊接规范要求，保证连接部位的结构强度与密封性能。整套系列模型覆盖了从支路小管到主干大管的全通径规格，结构设计人员在进行管路三维布线时，可直接根据管路通径、压力等级选取对应规格的法兰模型，快速完成管路装配设计，提前校验法兰安装所需的操作空间、螺栓拆装预留距离，避免现场施工时出现法兰与周边设备、管线干涉的问题，也能提前核算管路连接段的长度尺寸，减少现场预制的返工量。对于设备端接口设计而言，该系列法兰的参数也可直接作为设备管口法兰的选型依据，保证设备出厂时的接口法兰与现场管路法兰标准统一，无需额外配置转换接头，降低工程现场的安装复杂度与潜在泄漏点。
