液压夹具用八孔平法兰连接结构

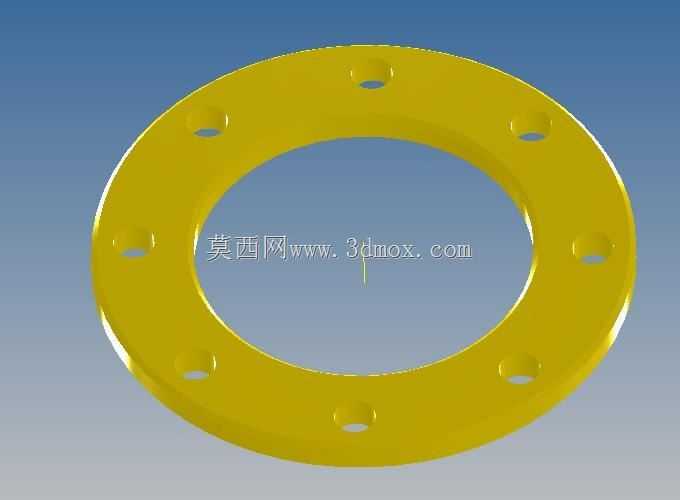

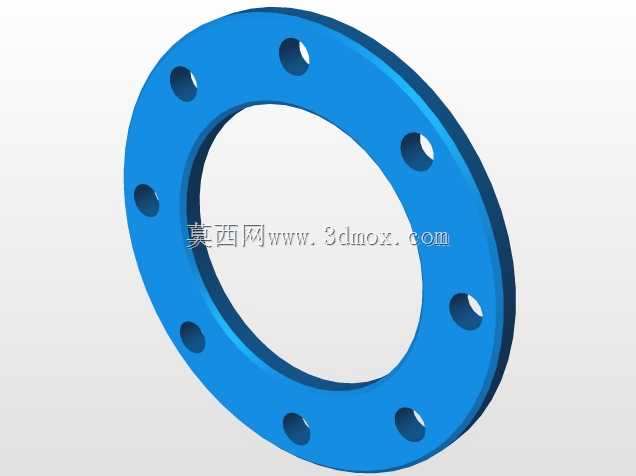

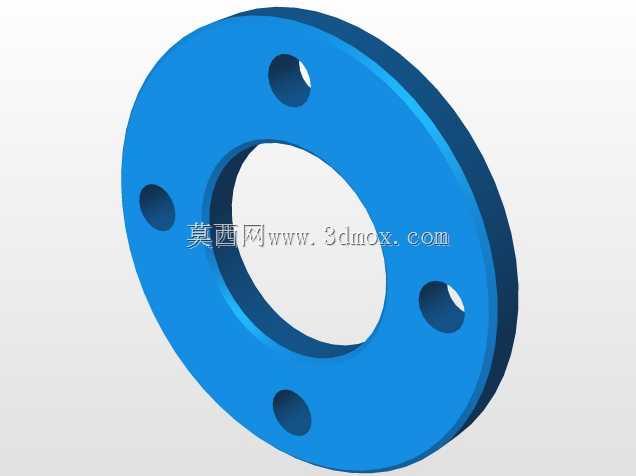

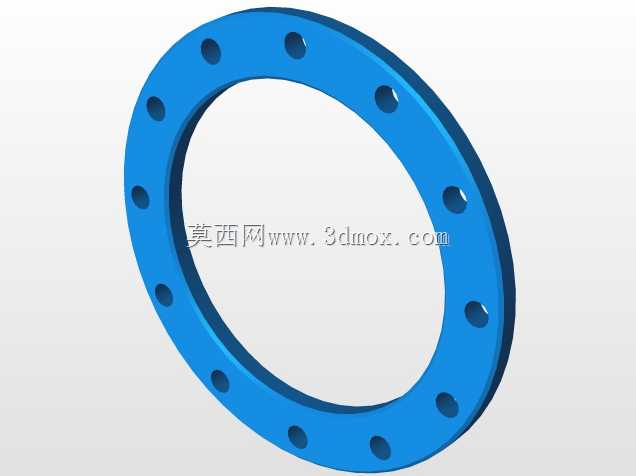

在液压夹具的工装系统搭建中，这类平法兰是实现管路与执行元件刚性连接的核心基础零件，区别于带颈对焊法兰的高压适配场景，这款平板式法兰更多适配中低压液压回路的工位布局需求，常见于多工位液压工装的分油块连接、夹紧油缸的进出油口对接场景，能在夹具频繁装夹的振动工况下保持稳定的密封性能，避免液压油渗漏导致的夹紧力不足问题。从结构设计逻辑来看，这款法兰采用整圆平板式构型，中心通孔为流体通径，沿圆周均匀分布的八个螺栓孔完全适配液压系统常用的内六角圆柱头螺栓规格，孔位的分度圆公差严格控制在±0.1mm范围内，保证对接时螺栓能顺利穿入，不会出现别劲导致的密封面压合不均问题。法兰的两个端面都做了精车处理，表面粗糙度达到Ra1.6级别，配合O型密封圈或者组合密封垫使用时，能在16MPa的工作压力下实现无渗漏密封，不需要额外加工密封槽的设计也降低了加工成本，适配通用的密封件选型，减少备件储备的品类压力。安装边界方面，这款法兰的外径尺寸完全覆盖对接管路的螺栓分布范围，外边缘没有多余的突出结构，在液压夹具紧凑的安装空间里，不会和周边的夹紧臂、定位块产生运动干涉，法兰厚度经过强度校核，在螺栓额定拧紧力矩下不会发生翘曲变形，能长期保持密封面的平面度要求。实际应用中，这类法兰不仅可以用在液压夹具的油路口连接，也能适配气动工装的气路对接、低压润滑管路的连接场景，八孔均布的设计让螺栓压紧力均匀分布在整个密封面上，相比四孔、六孔法兰，在相同通径下的密封可靠性更高，尤其适合夹具需要频繁启停、存在液压冲击的工况。设计过程中特意将螺栓孔做了轻微的倒角处理，既可以去除加工毛刺，也能在安装时引导螺栓顺利穿入，降低现场装配的难度，法兰的材质选用常用的45号钢，表面做了镀锌钝化处理，在车间的切削液、润滑油环境下具备不错的防锈能力，不需要额外做表面涂装就能满足长期使用要求。在三维建模阶段，这类法兰的参数化特征非常清晰，通过修改通径、螺栓孔分度圆、外径、厚度这几个核心参数，就能快速衍生出不同通径规格的同系列法兰模型，能大幅提升液压工装设计的建模效率，不需要每次都从零开始绘制基础特征，也能保证同系列零件的安装尺寸统一，减少现场安装的适配问题。
