手动可调角度双支承加工工装

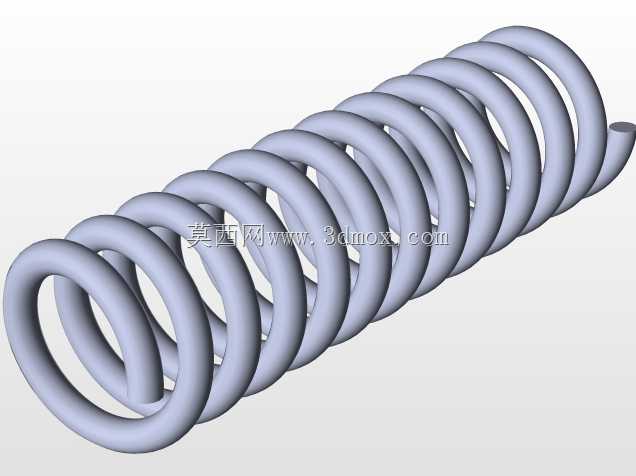

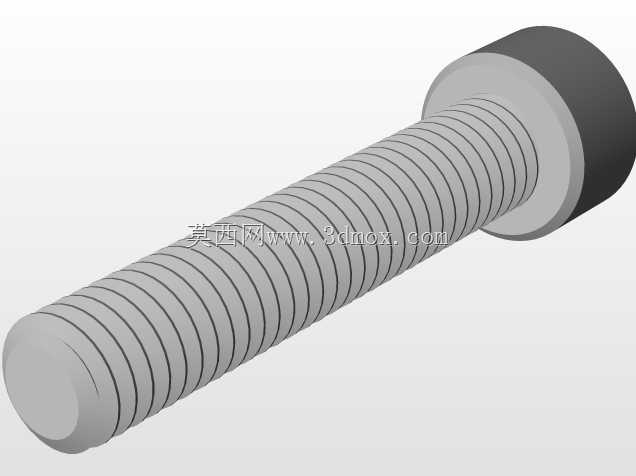

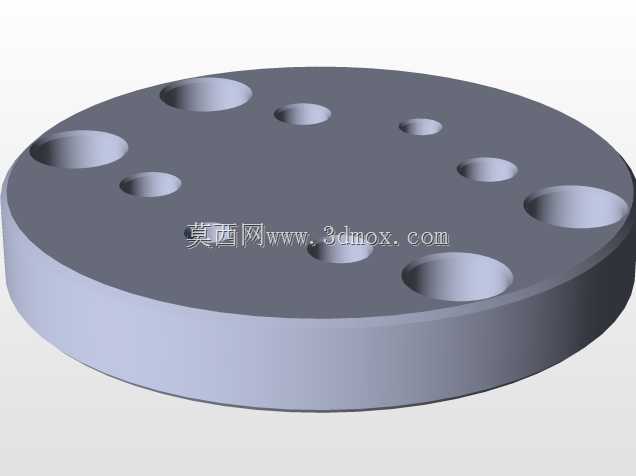

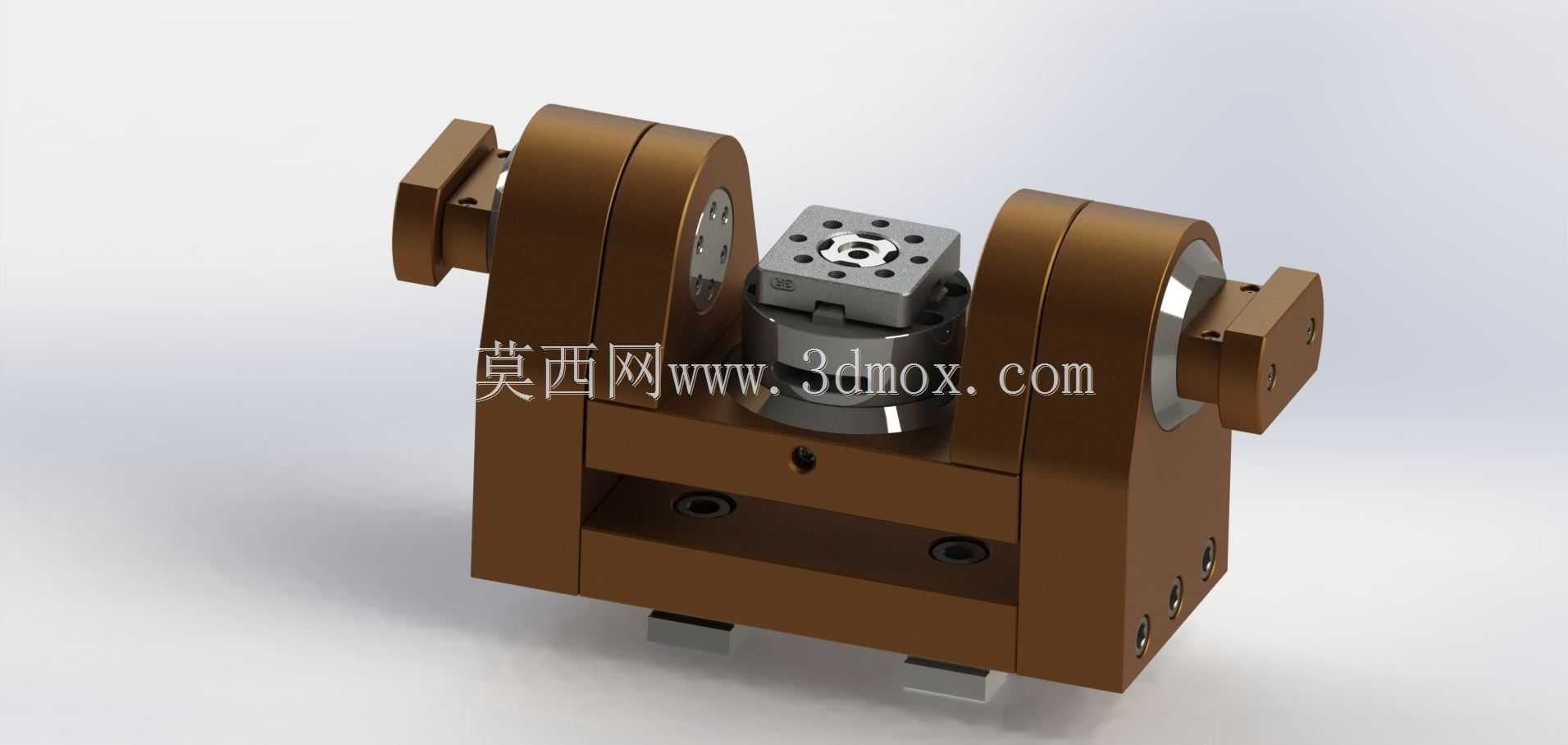

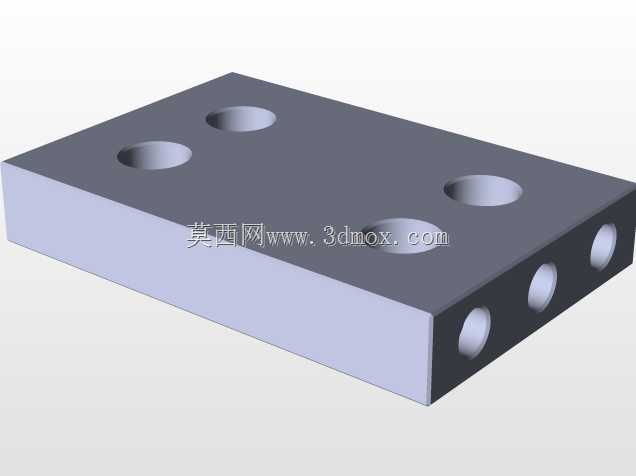

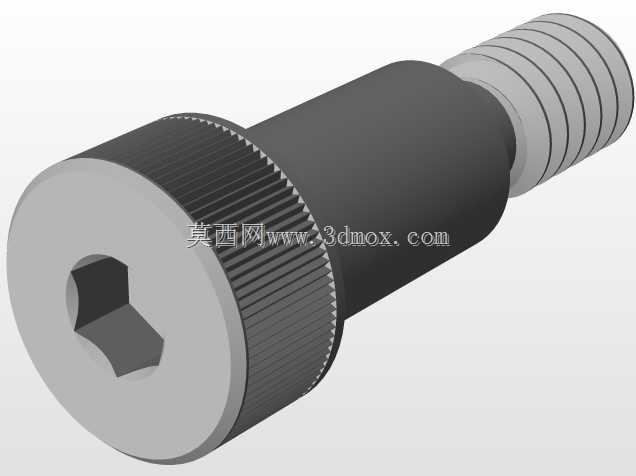

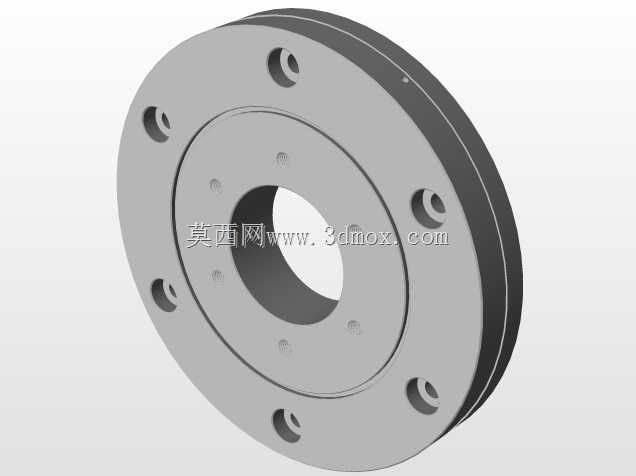

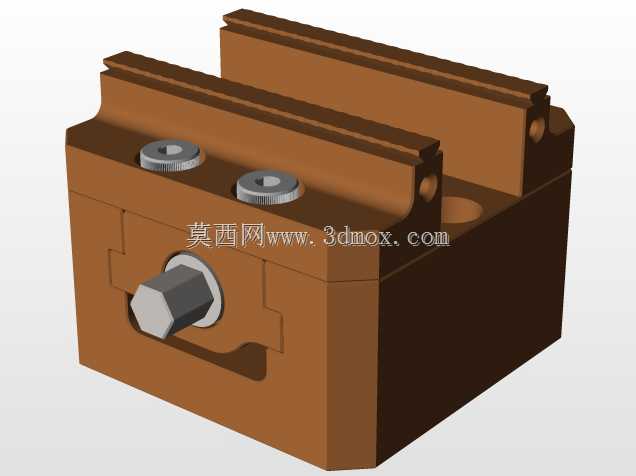

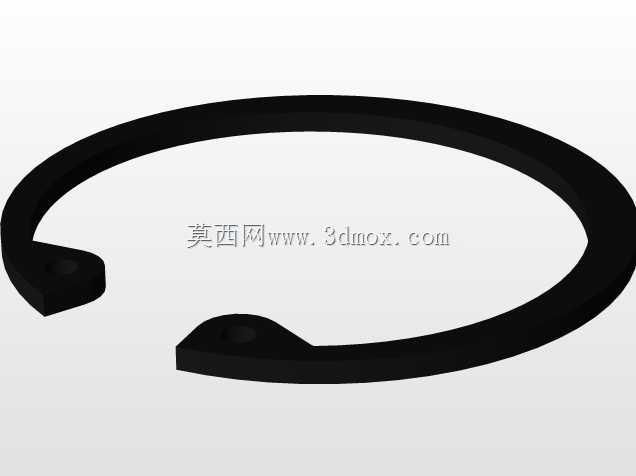

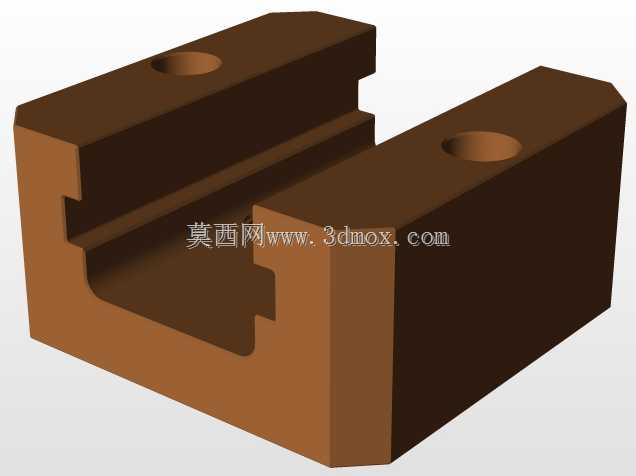

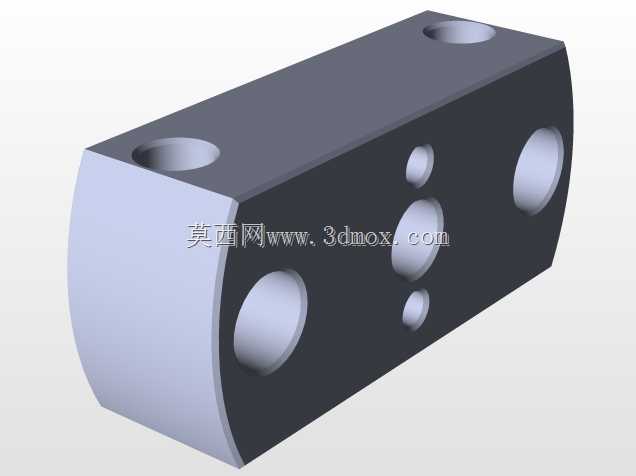

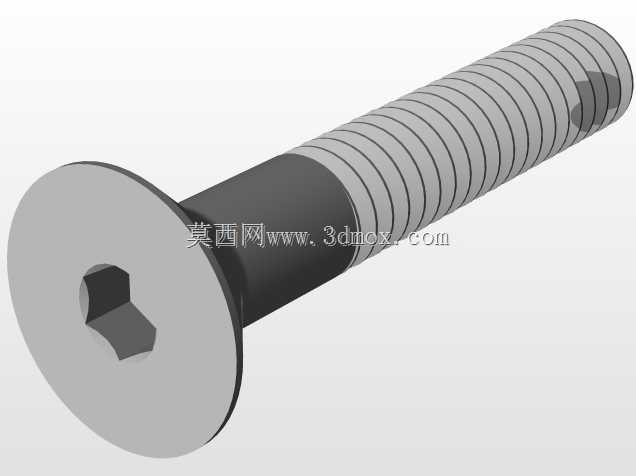

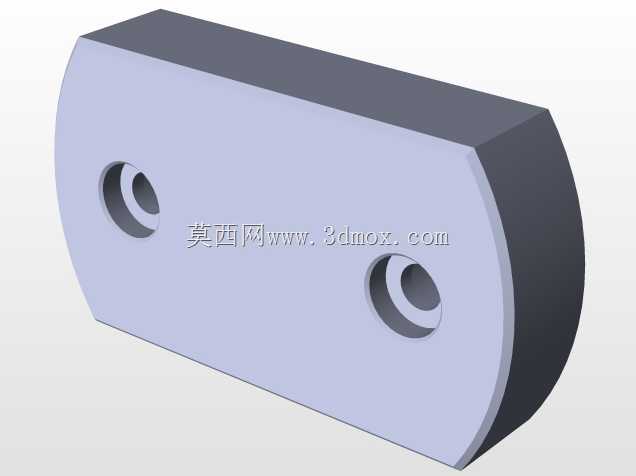

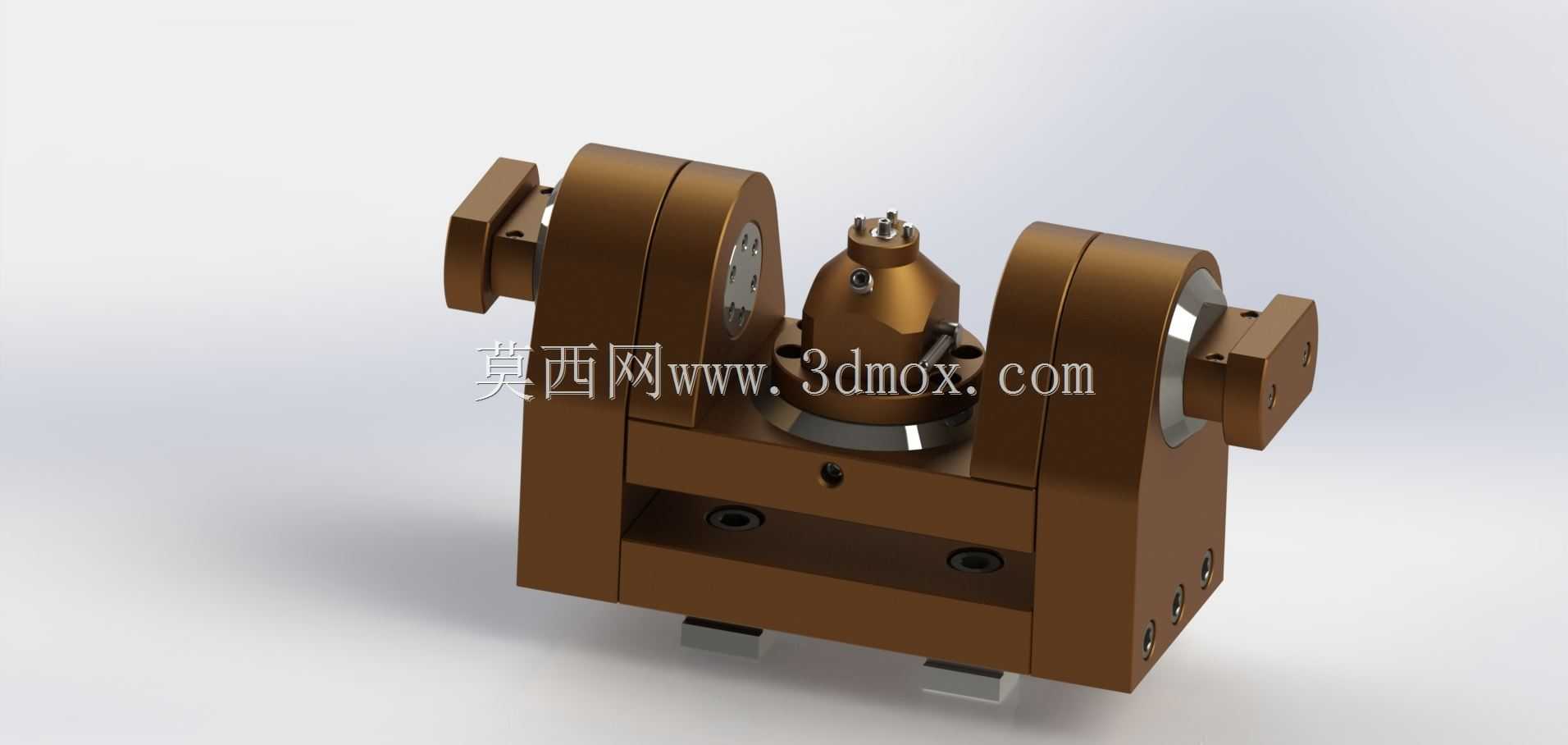

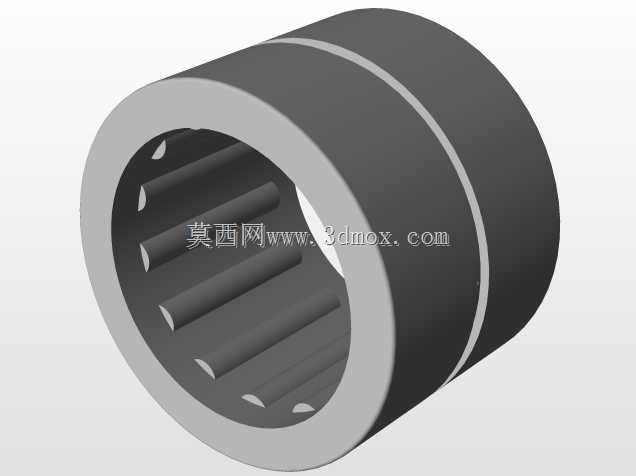

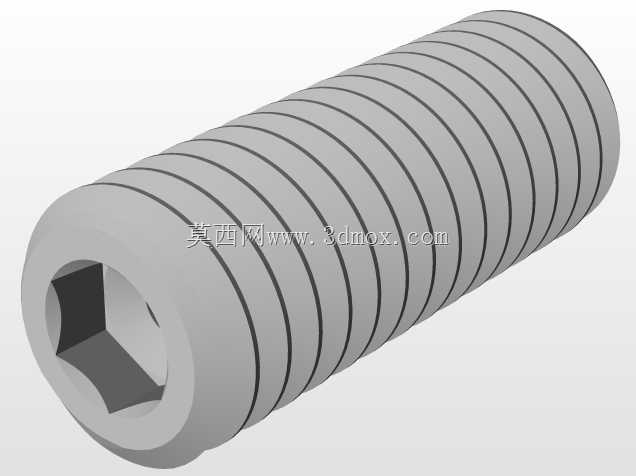

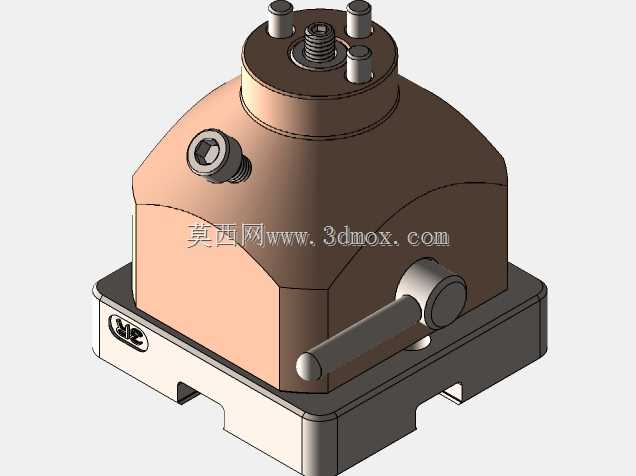

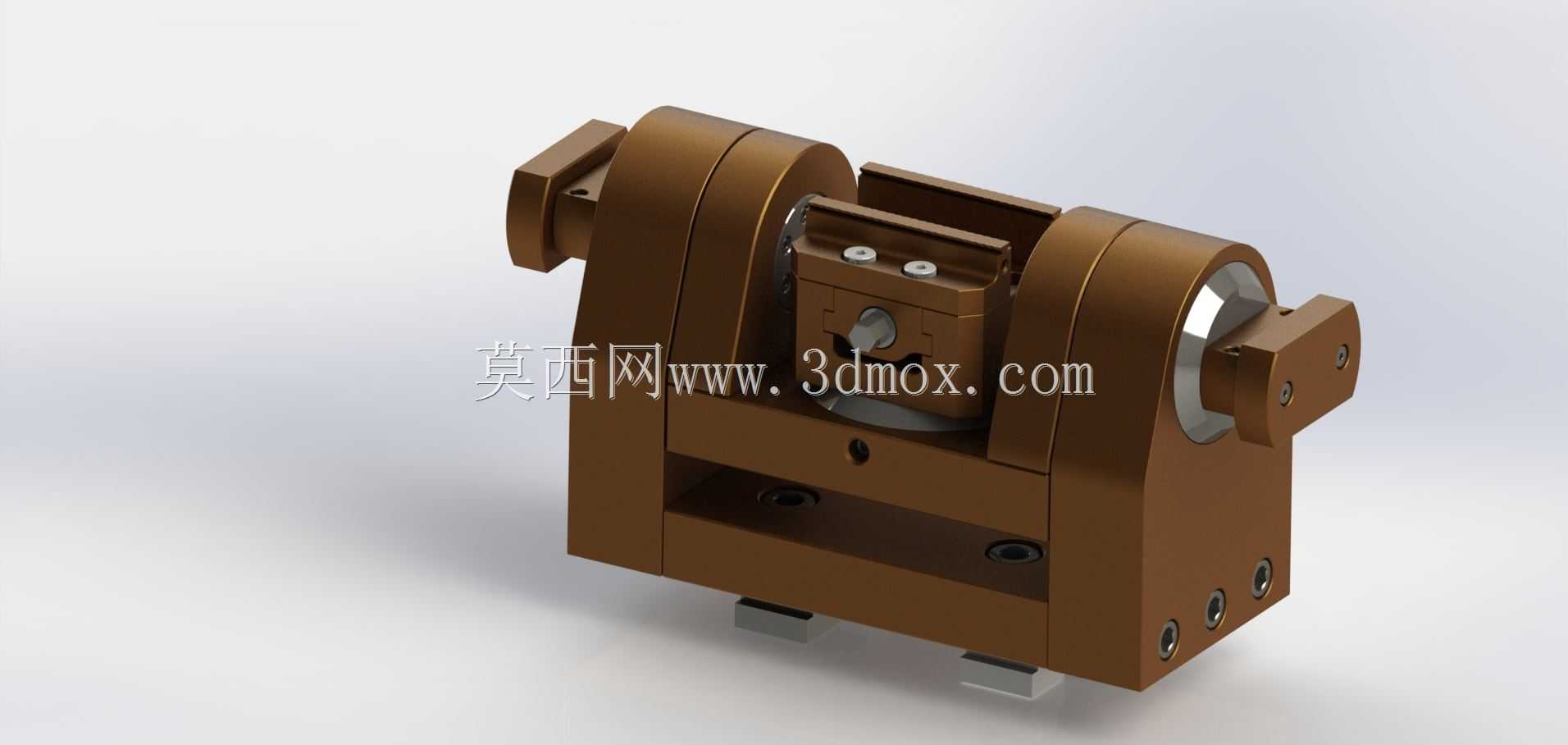

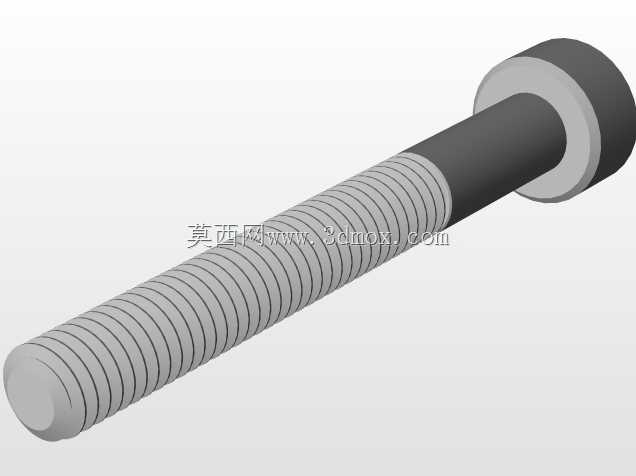

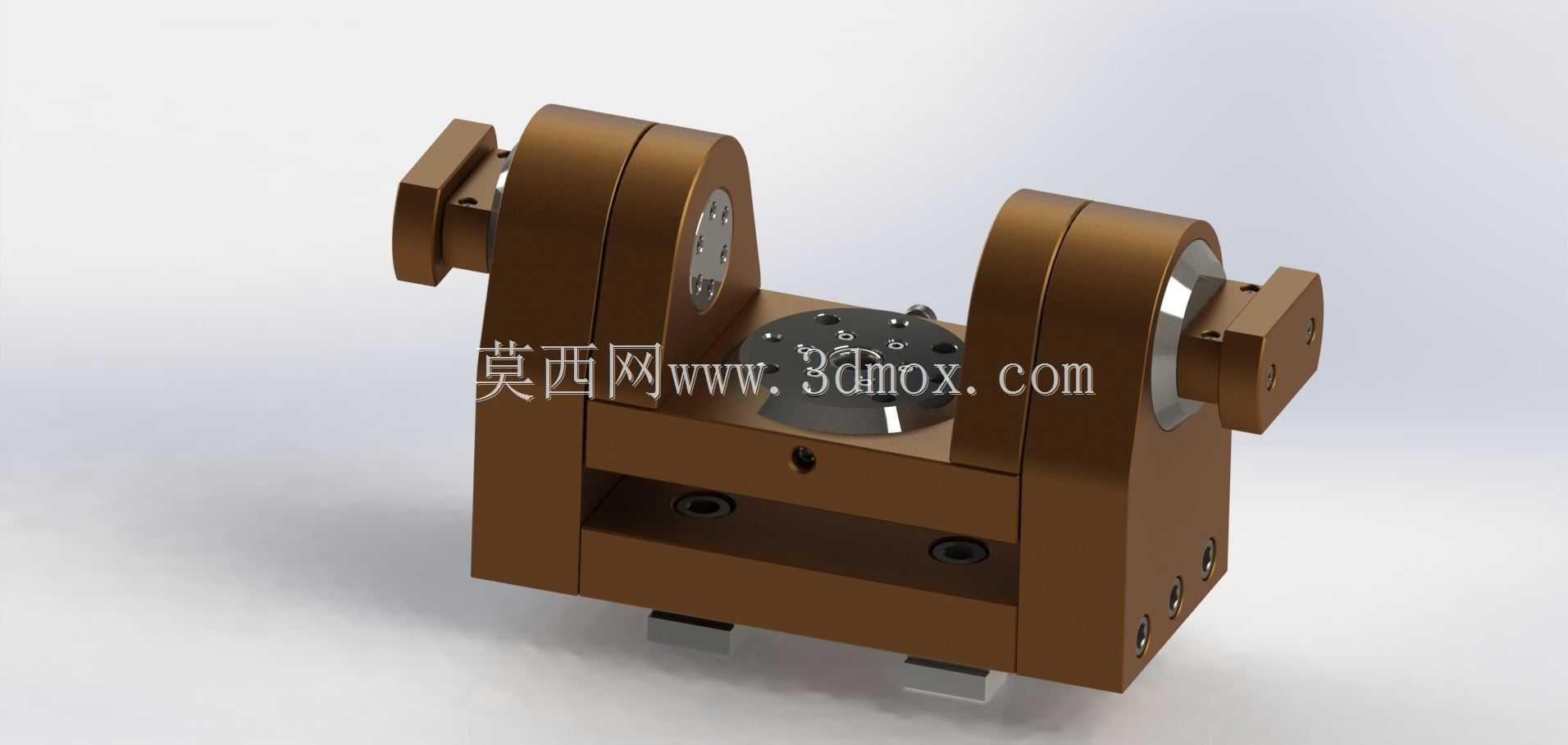

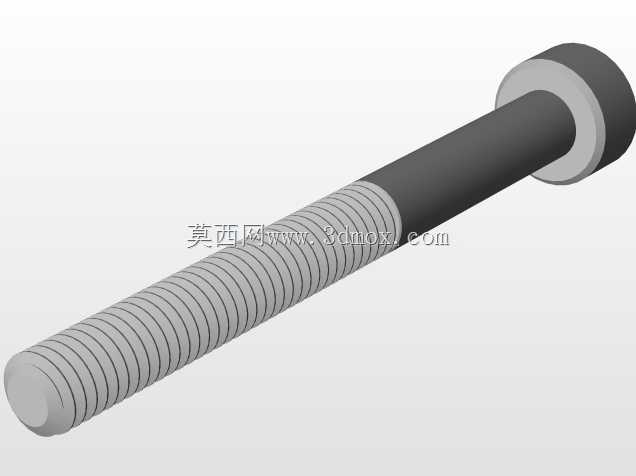

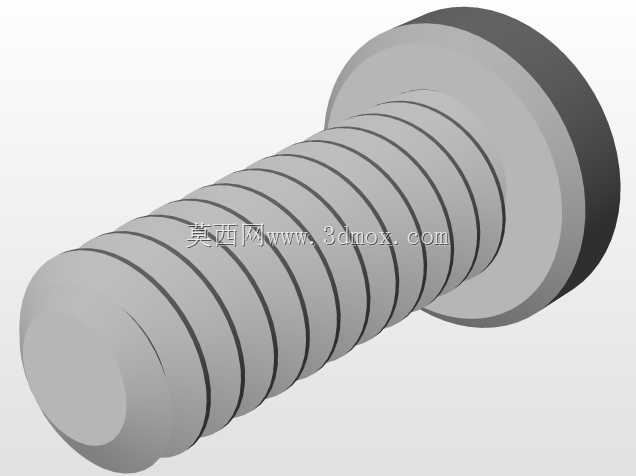

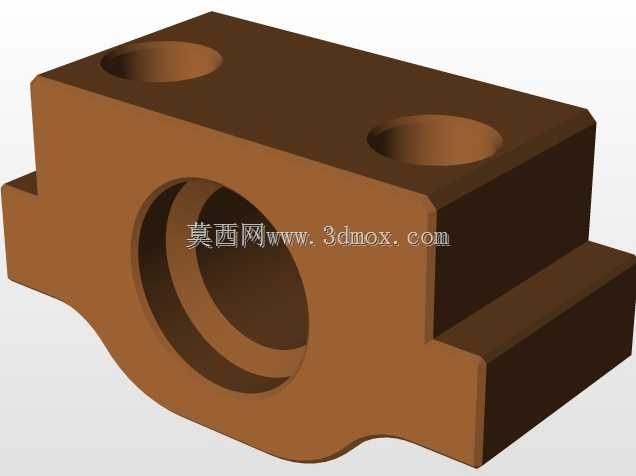

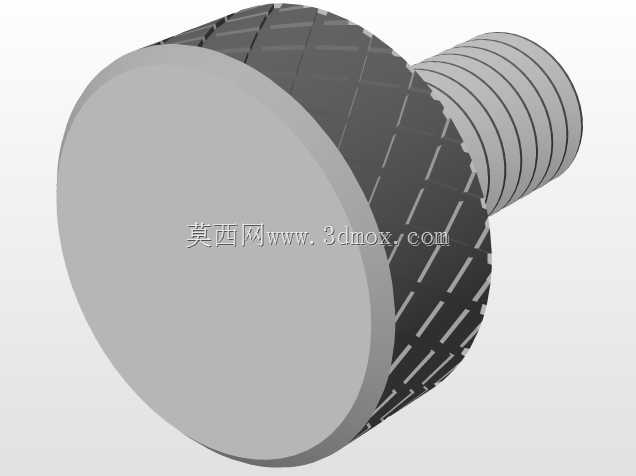

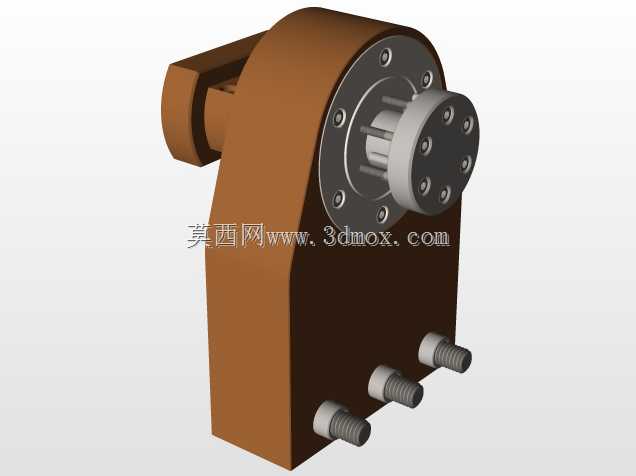

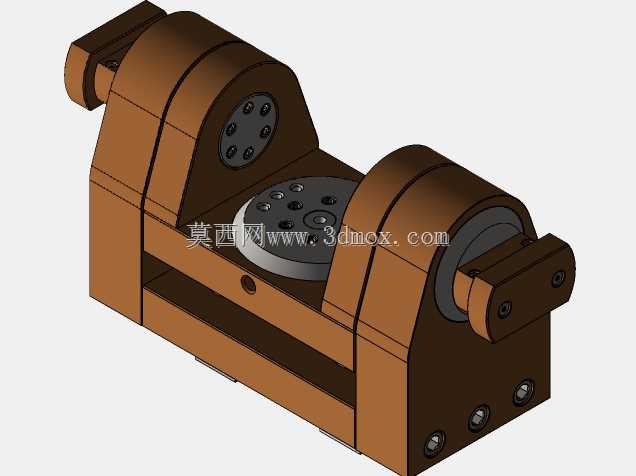

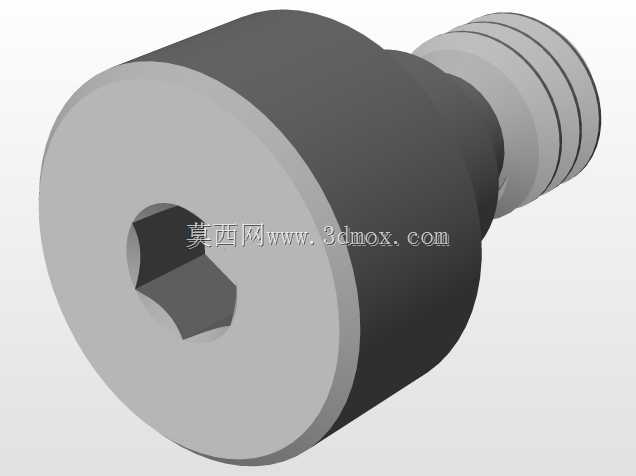

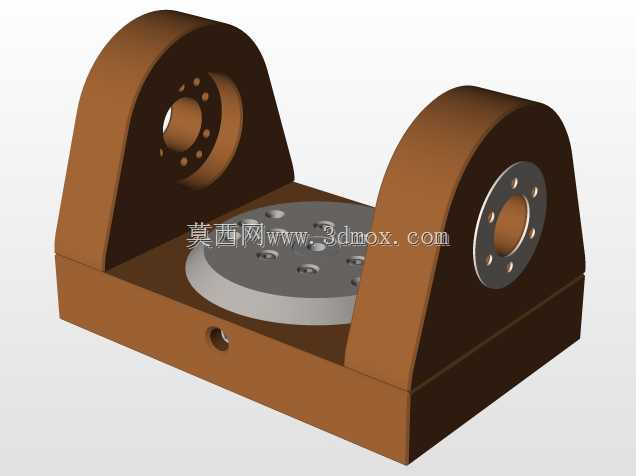

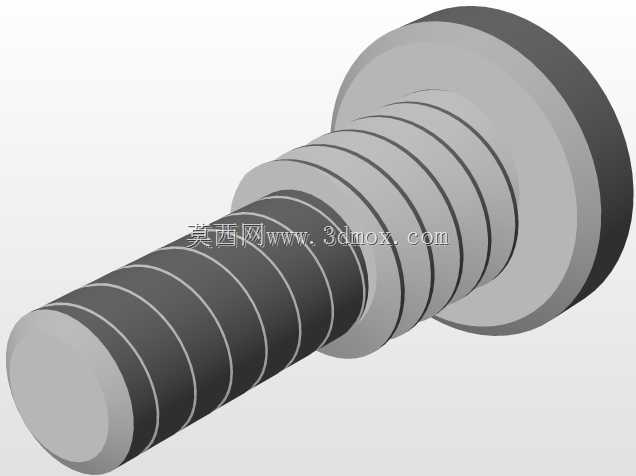

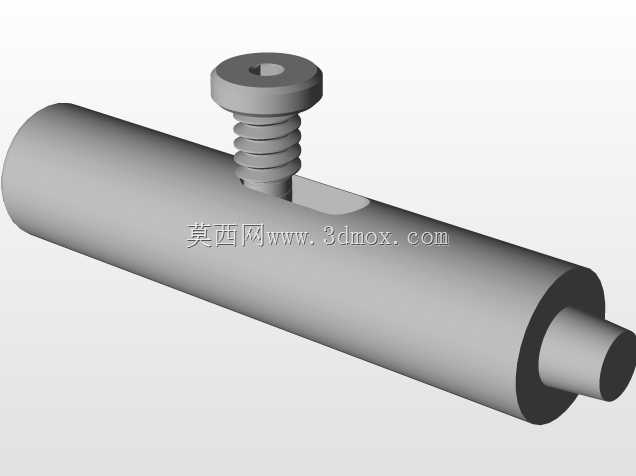

这款手动耳轴结构主要面向精密放电加工、小零件多面铣削场景设计，核心解决小型工件单次装夹下的多角度加工需求，避免多次装夹带来的定位误差累积。从结构布局来看，采用双侧对称支承座设计，中间搭载标准快换夹具接口，可兼容常见的小型工件夹持座、电极夹头，无需额外转接板即可完成装夹，支承座内部集成手动旋转锁紧机构，可实现A、B轴每15度一档的分度调整，调整到位后通过侧面锁紧螺钉即可完成角度固定，无需额外气源、液压源接入，适合小型加工工位、试制车间的零散加工需求。

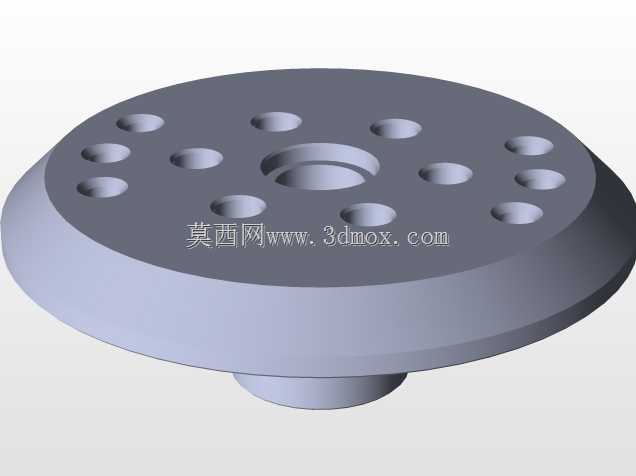

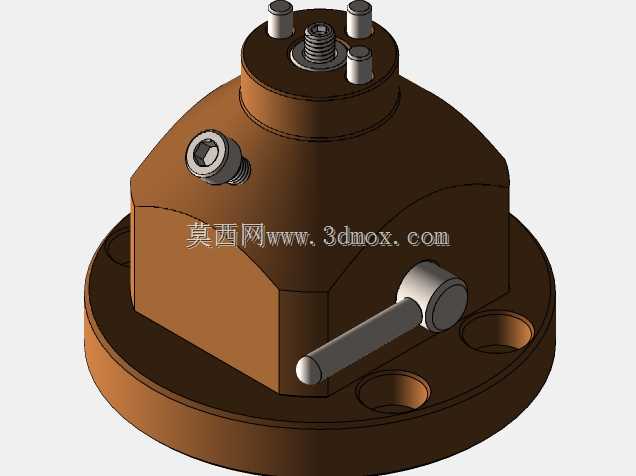

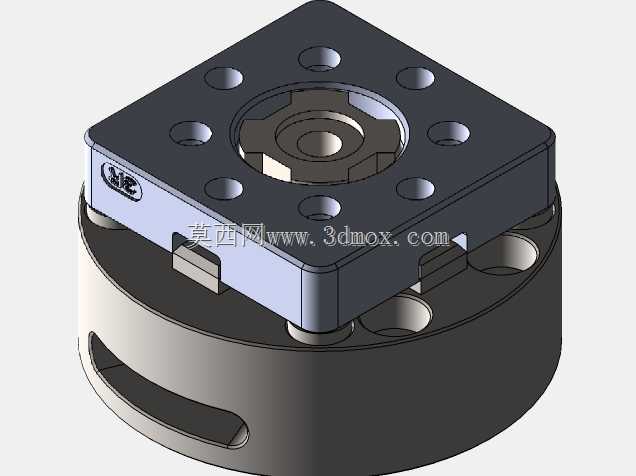

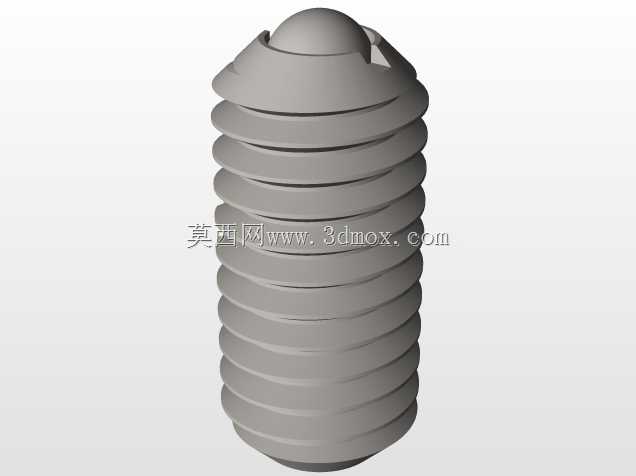

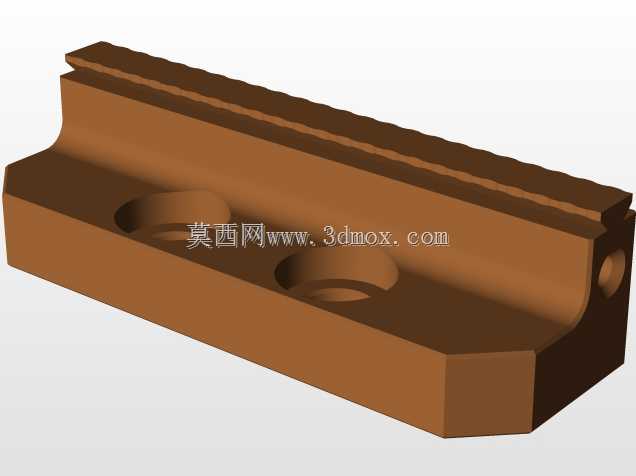

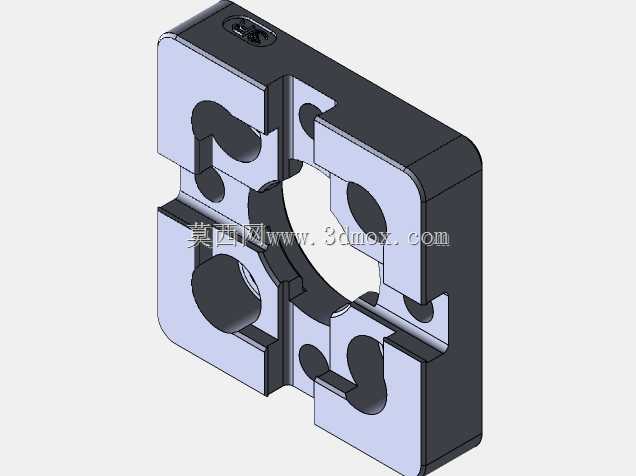

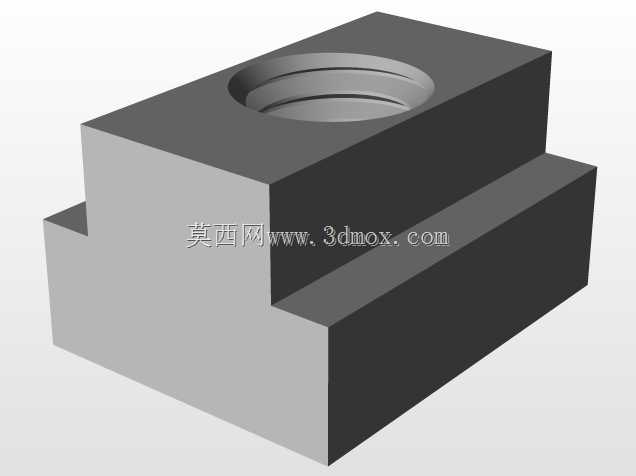

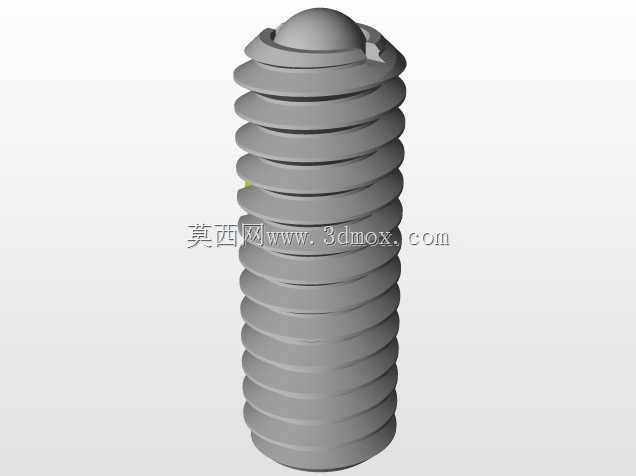

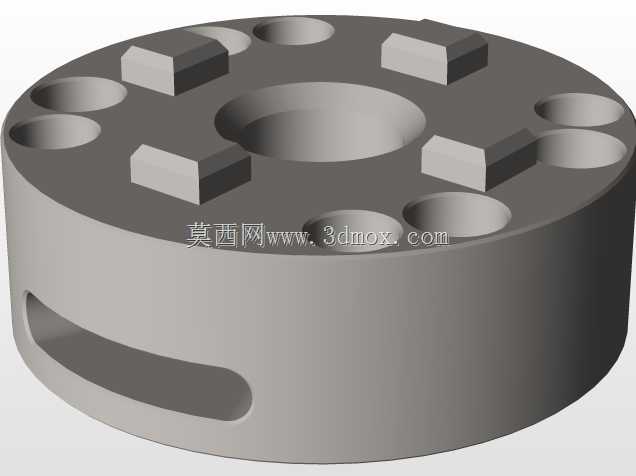

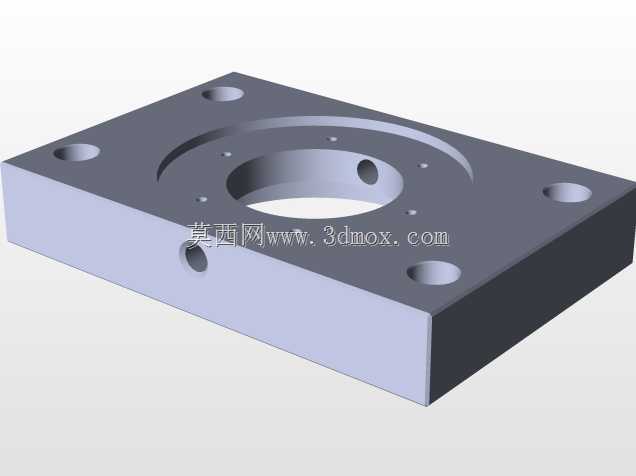

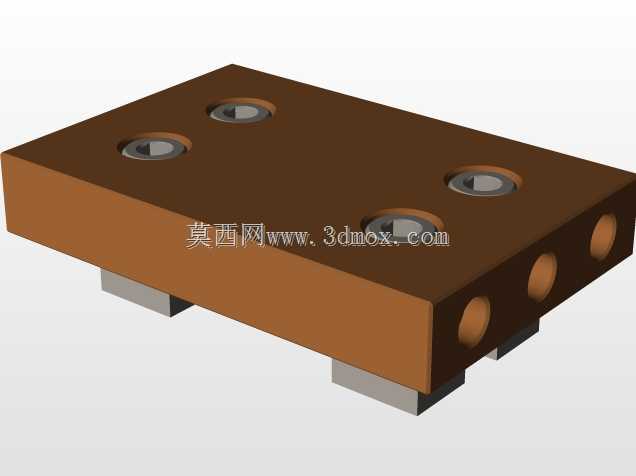

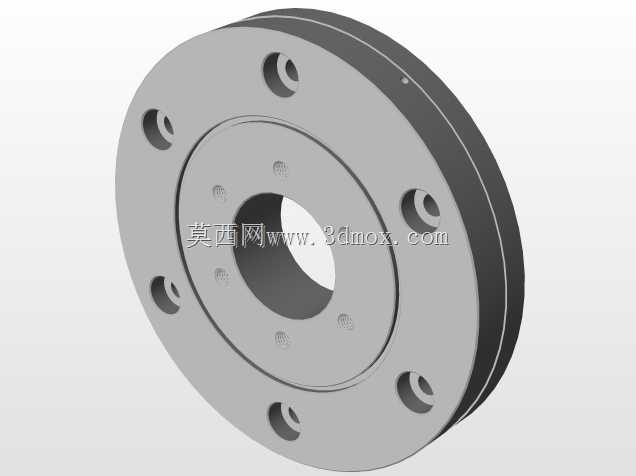

在安装边界设计上，底部采用标准槽型安装接口，可直接固定在机床工作台的T型槽上，整体安装面平面度控制在0.02mm以内，支承座跨距经过优化，既保证夹持工件后的整体刚性，又控制整体外形尺寸不会过大，适配多数小型EDM机床、桌面型加工中心的工作台行程，不会出现超程干涉问题。中间的快换接口采用行业通用的定位销+锁紧钢珠结构，重复定位精度可控制在0.005mm以内，更换不同工件夹具时无需重新打表找正，大幅缩短单件加工的准备时间。

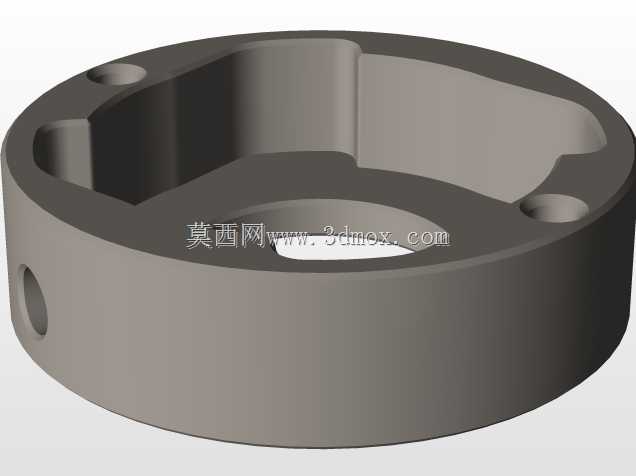

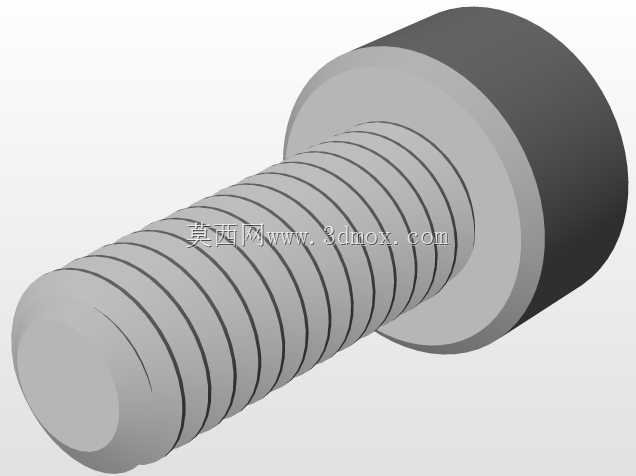

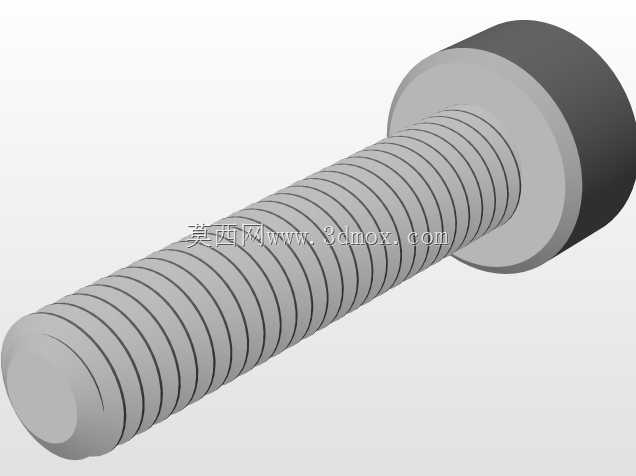

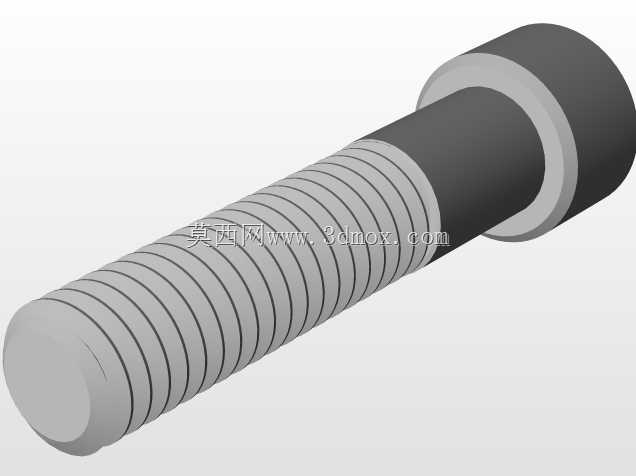

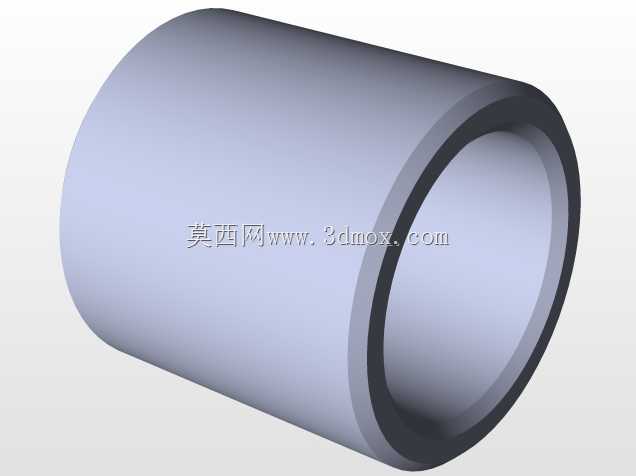

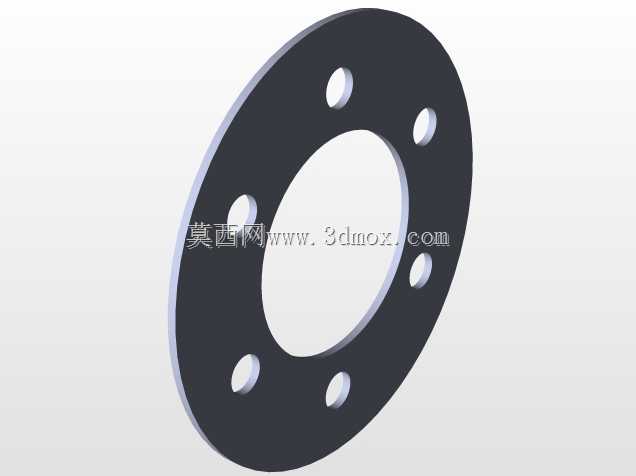

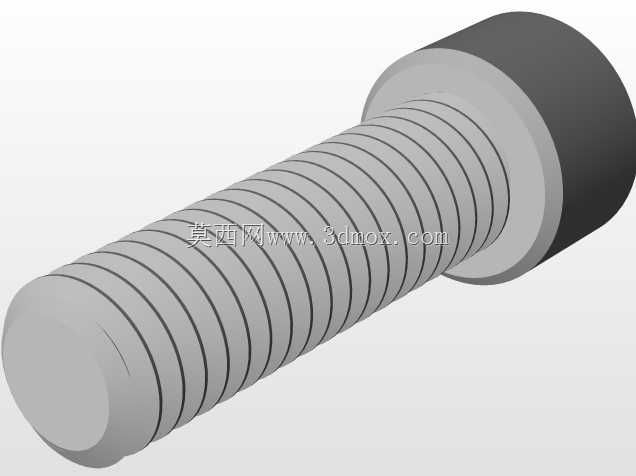

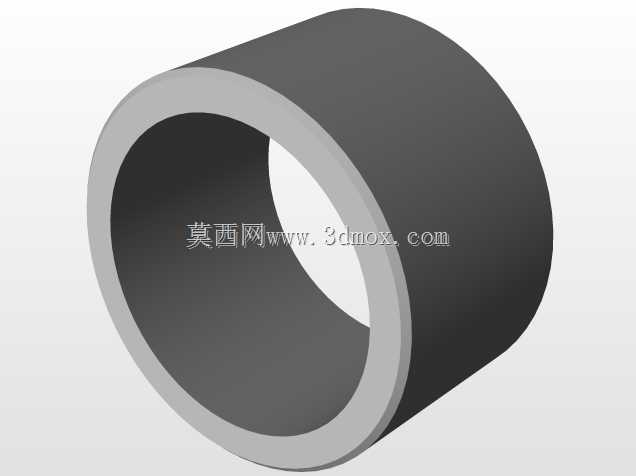

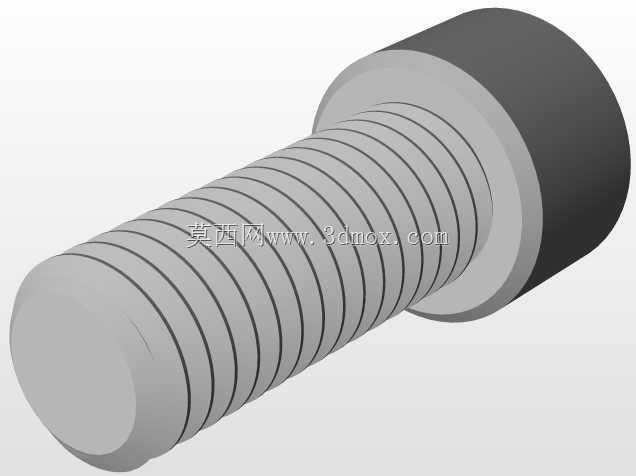

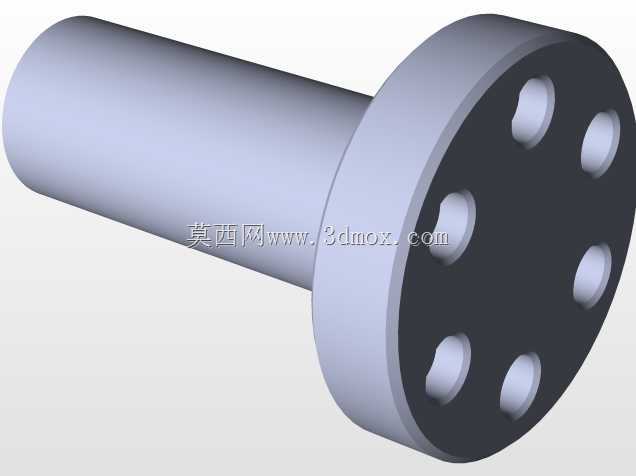

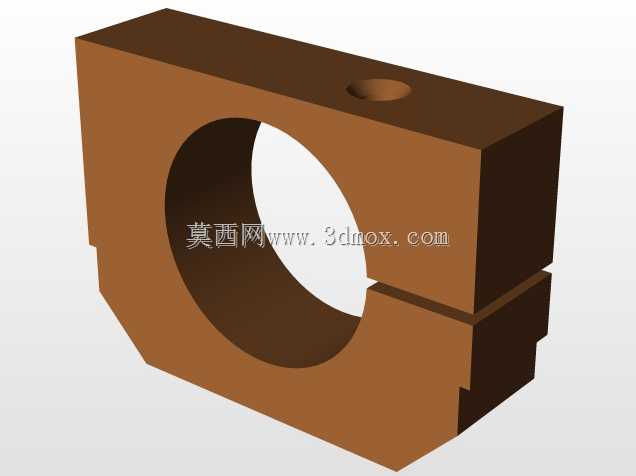

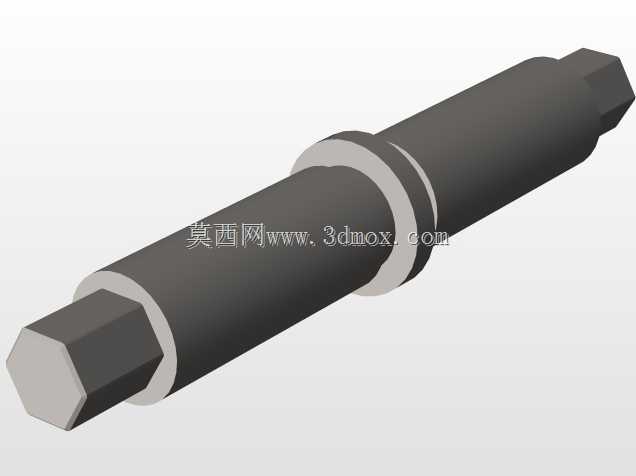

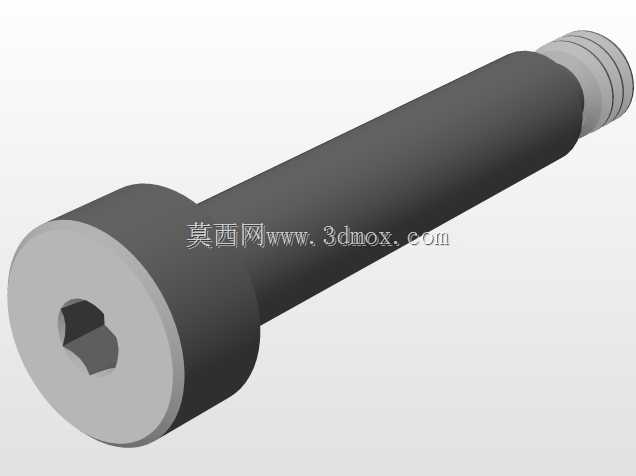

设计过程中重点考量了手动操作的便利性，两侧旋转轴的阻尼经过匹配，单手即可完成角度转动调整，锁紧机构的操作端设置在支承座外侧，操作人员无需探身到机床加工区域内即可完成锁紧操作，避免加工区域的切削液、切屑影响操作手感。主体结构采用合金钢材质，表面做硬质氧化处理，耐磨性能优异，长期使用不会出现旋转轴磨损松旷的问题，支承座内部的旋转副采用铜套配合钢件转轴，间隙可调，长期使用出现磨损后可通过调整端盖螺钉消除间隙，维持整体的回转精度。

实际使用场景中，这类手动耳轴多用于小型模具电极的多方位放电加工，以及小型精密零件的3+2轴加工，相比全自动数控转台成本更低，维护更简单，对于小批量、多品种的试制加工场景适配性更强，不需要编写转台分度程序，操作人员根据加工需求手动调整到对应角度即可锁紧加工，对操作人员的数控编程能力要求更低，适合小型加工车间、模具修配工位的日常使用。结构上预留了多个工作控安装位置，可根据加工需求附加装夹盘片、定位靠山等附件，扩展不同的装夹能力，无需对主体结构进行二次改造即可适配更多类型的工件加工。
