手动螺旋压紧式管钳夹持工装结构

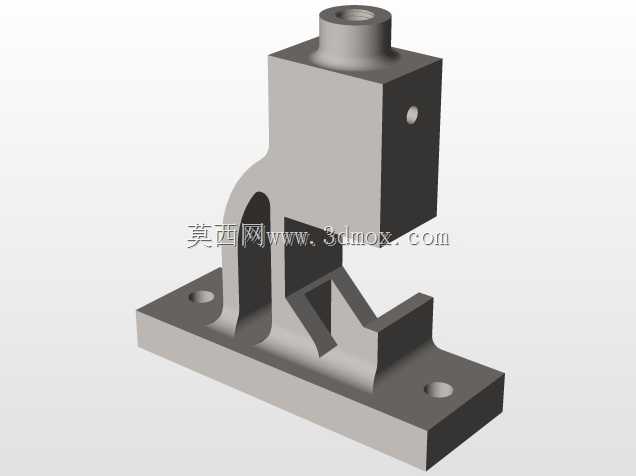

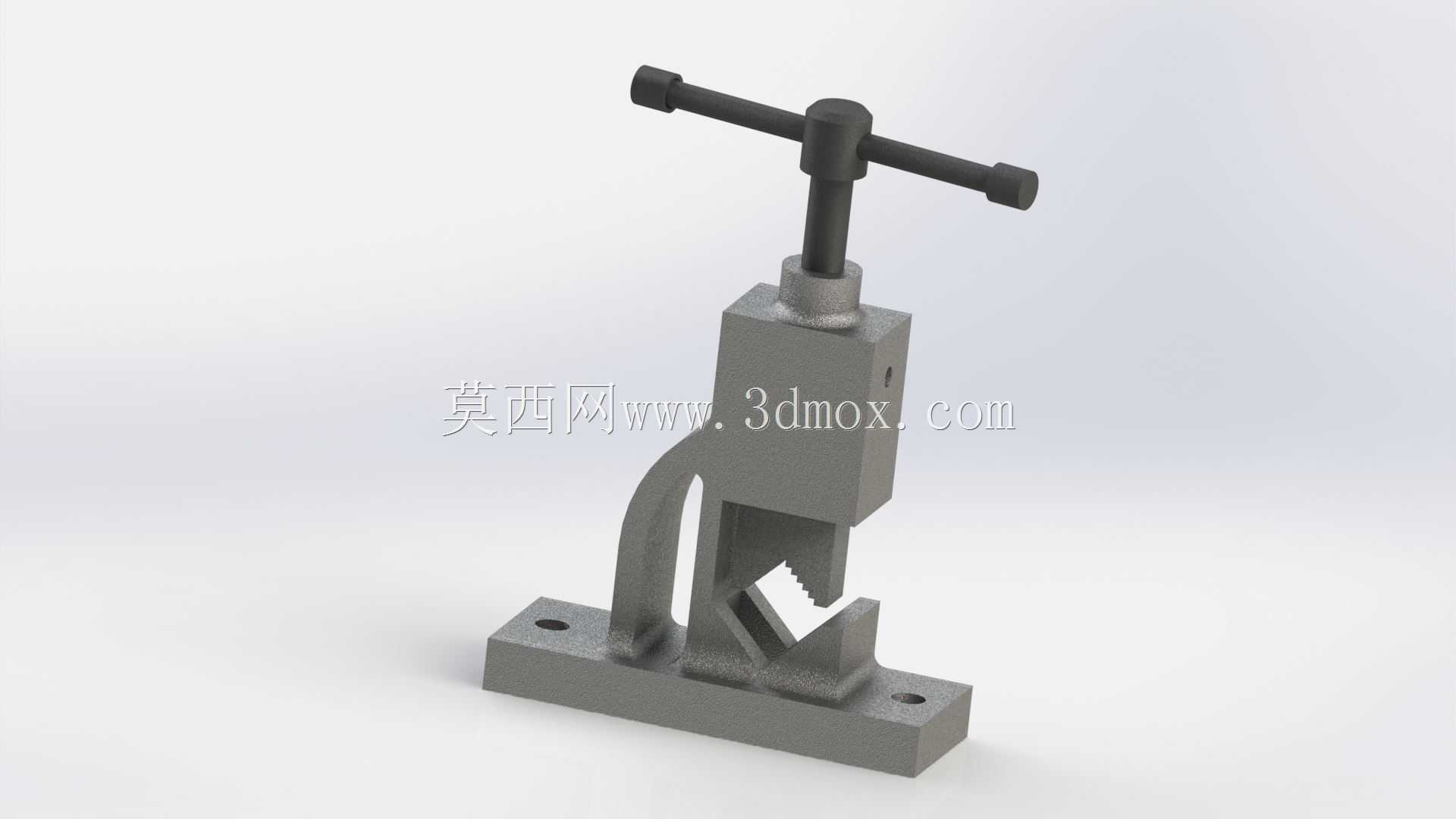

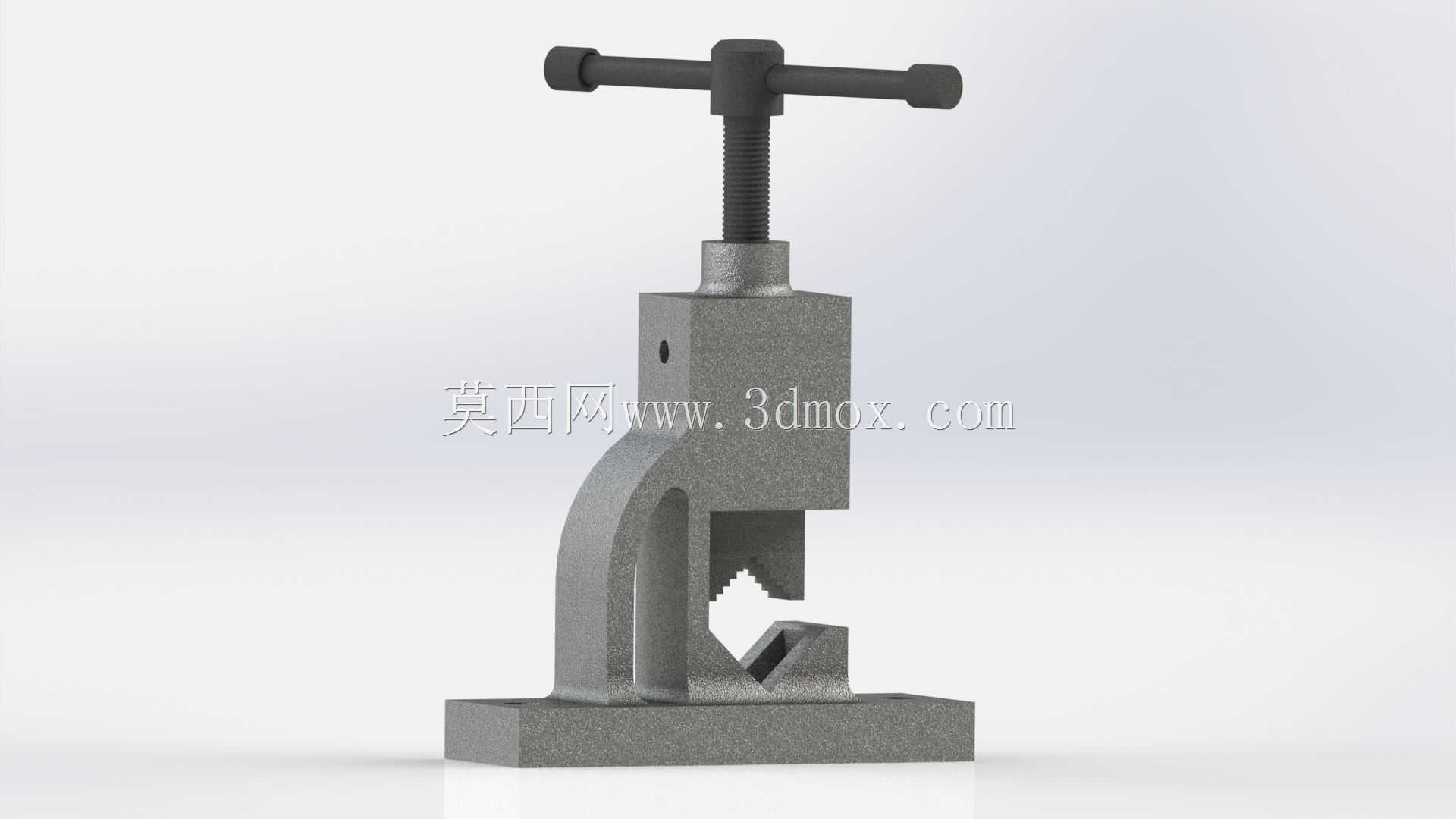

这款手动螺旋压紧式夹持结构，主要面向小规格金属管件、棒料的固定作业场景，在五金维修、小件机加工、管路预制等现场都能适配使用，相比普通台钳，它的钳口做了V型配合齿面的特殊设计，针对圆形截面的管件夹持更贴合，不会出现夹伤管壁或者夹持打滑的问题。从结构设计逻辑来看，整体采用一体式铸铁基座搭配弯臂承力结构，基座底部为平整安装面，可通过螺栓直接固定在工作台面，安装边界预留了四个沉头孔位，适配常规M8-M10的紧固螺栓，整体安装占地尺寸控制在较小范围，不会占用过多工作台操作空间，适合工位空间紧凑的维修、加工场景使用。上部的螺旋进给机构采用T型螺纹传动，相比普通三角螺纹，T型螺纹的传力效率更高，自锁性能更好，夹持过程中不会因为作业振动出现压头松退的问题，顶部的T型操作手柄长度经过力臂优化，操作人员单手即可施加足够的夹紧力，不需要额外加力杆就能满足小直径管件的夹持扭矩需求。钳口部分的设计做了差异化处理，固定钳口为带锯齿的V型结构，活动压头底部做了对应圆弧让位，当管件放入钳口后，上下两个接触面可以同时贴合管壁，夹持力均匀分布在管件圆周的三个接触点上，既可以保证夹持稳定性，也能避免单点压力过大造成的薄壁管件变形问题。整体结构没有多余的复杂传动部件，所有承力部位都做了圆角过渡处理，避免应力集中导致的结构断裂，日常使用过程中仅需要定期给螺旋丝杆加注润滑脂即可维护，故障率极低。在实际使用过程中，这款结构除了可以完成管件的锯切、套丝、打磨等固定作业，也可以适配小型零件的压装、校直工序，通过更换不同的压头附件，还能拓展夹持方形、异形小工件的能力，属于小型工位上通用性较强的手动夹持工装。设计过程中针对承力弯臂做了壁厚优化，在保证整体结构刚性的前提下尽可能减少铸件重量，单人即可完成设备的搬运与安装，不需要额外的吊装辅助，适合流动维修、临时工位搭建等场景下快速部署使用。
