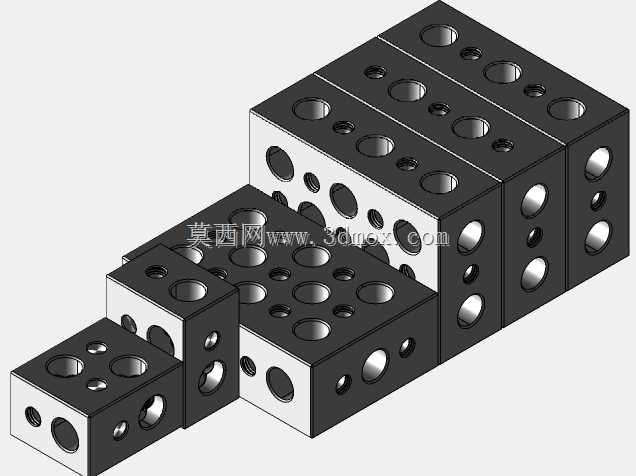

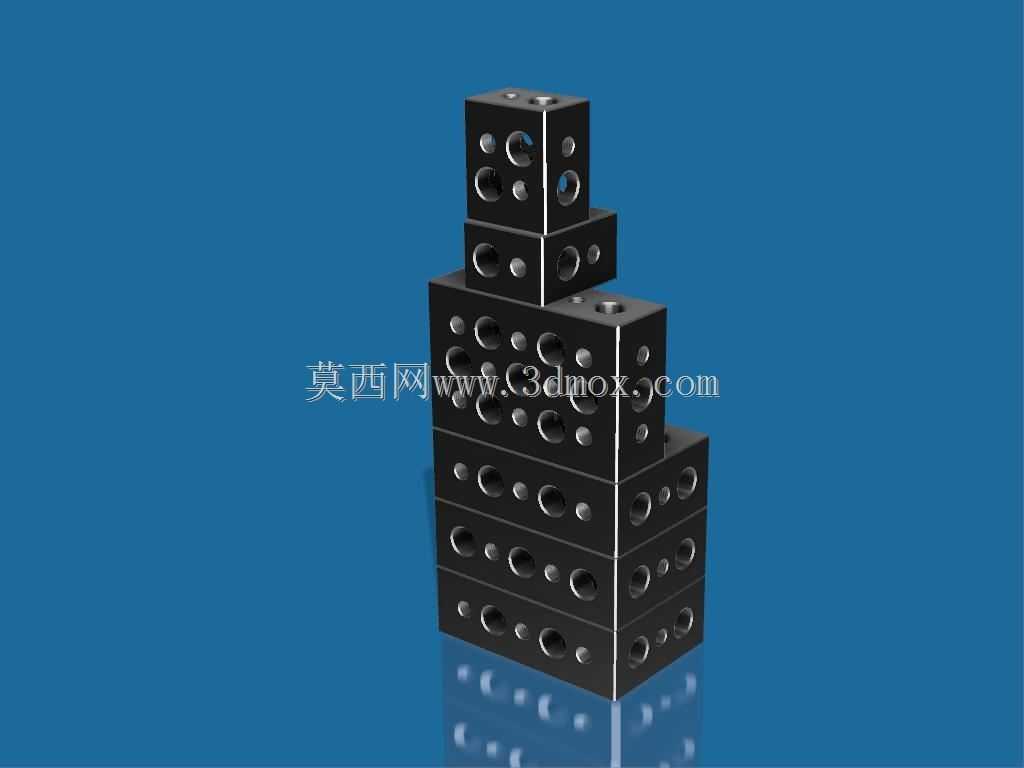

模块化组合式1-2-3定位连接块结构

这类组合式连接块是工装搭建、检具制作、小型试验台架组装场景里的高频基础构件，日常在车间做非标工装快速迭代、小批量工件定位装夹时，这类模块化块件能省去大量单独加工连接座的时间，不用每次根据安装需求重新铣削安装基面、配打连接孔位，靠不同规格块体的拼接就能快速搭出符合安装高度、连接点位要求的支撑结构。所有块体的孔系采用统一的1/4-28螺纹孔模式，孔间距严格控制为1/2英寸，这个孔系参数是行业内小型模块化工装的通用适配规格，不管是拼搭水平支撑面、垂直转接座还是角度连接结构，相邻块体贴合后孔位能完全对齐，直接用1/4-28规格的螺栓从块体上方孔位穿入，螺栓向下缩颈的结构可以完全沉入孔内，不会突出块体安装表面，拧入相邻块的对应螺纹孔就能完成刚性连接，拼接后的整体结构刚性足够承受常规装夹的切削力、定位压紧力，不会出现拼接面错位、连接松动的问题。除了标准规格的1英寸、2英寸、3英寸厚度块体，额外补充的0.875×1.25×1.5英寸规格块，主要是填补标准块拼接时的尺寸间隙，很多时候工装搭到最后总会差一点高度或者横向距离，之前只能靠垫铜皮、铣削垫块调整，有了这个非整数规格的补位块，就能直接通过块体组合凑出需要的安装尺寸，不用额外做二次加工。块体的每个安装面都做了均匀的孔位排布，不管是水平叠装、垂直侧装还是L型转角拼接，每个贴合面都有足够的螺纹孔位供螺栓穿接，不需要刻意对齐特定的安装面，任意两个面贴合都能找到对应的连接孔位，拼接自由度很高。块体的外形棱边都做了微小的倒角处理，拼接时不会因为棱边毛刺影响两个块体的贴合精度，安装后整体基面的平面度能控制在工装使用的允许范围内，不管是用来做传感器安装支架、小型气缸的连接底座，还是工件定位的挡块基座，都能满足位置精度要求。这类块体的安装边界没有突出的连接结构，所有连接螺栓都沉在块体内部，拼接完成后整体外轮廓是规整的矩形，不会有突出的螺栓头干涉周边的工件、刀具或者管线，在狭小的设备内部空间做安装结构时，这种规整的外形能最大化利用安装空间，不用额外预留螺栓操作的避让空间，从块体外侧就能完成所有螺栓的拧紧操作，后期调整工装结构时拆装也很方便，不用整体拆解已经搭好的结构，就能单独更换某一块块体来调整安装尺寸。
