机床工作台用可调式锯齿夹紧工装结构

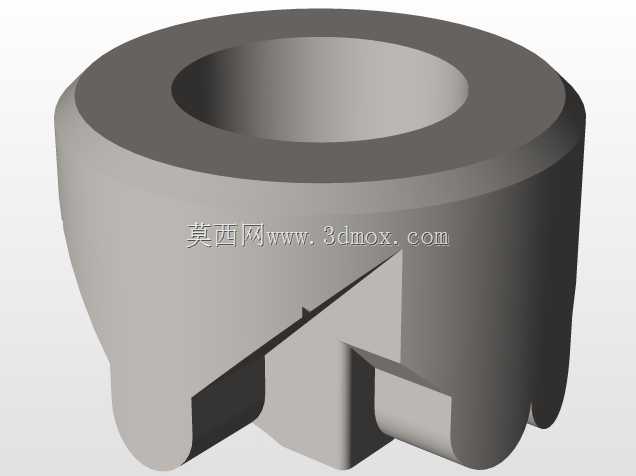

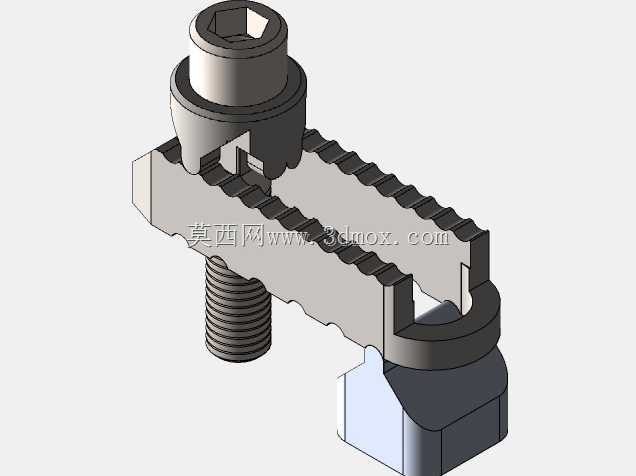

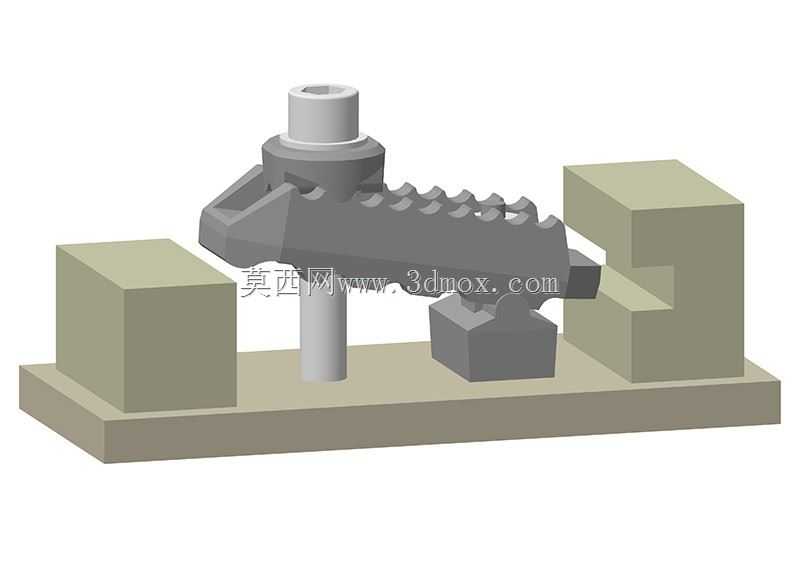

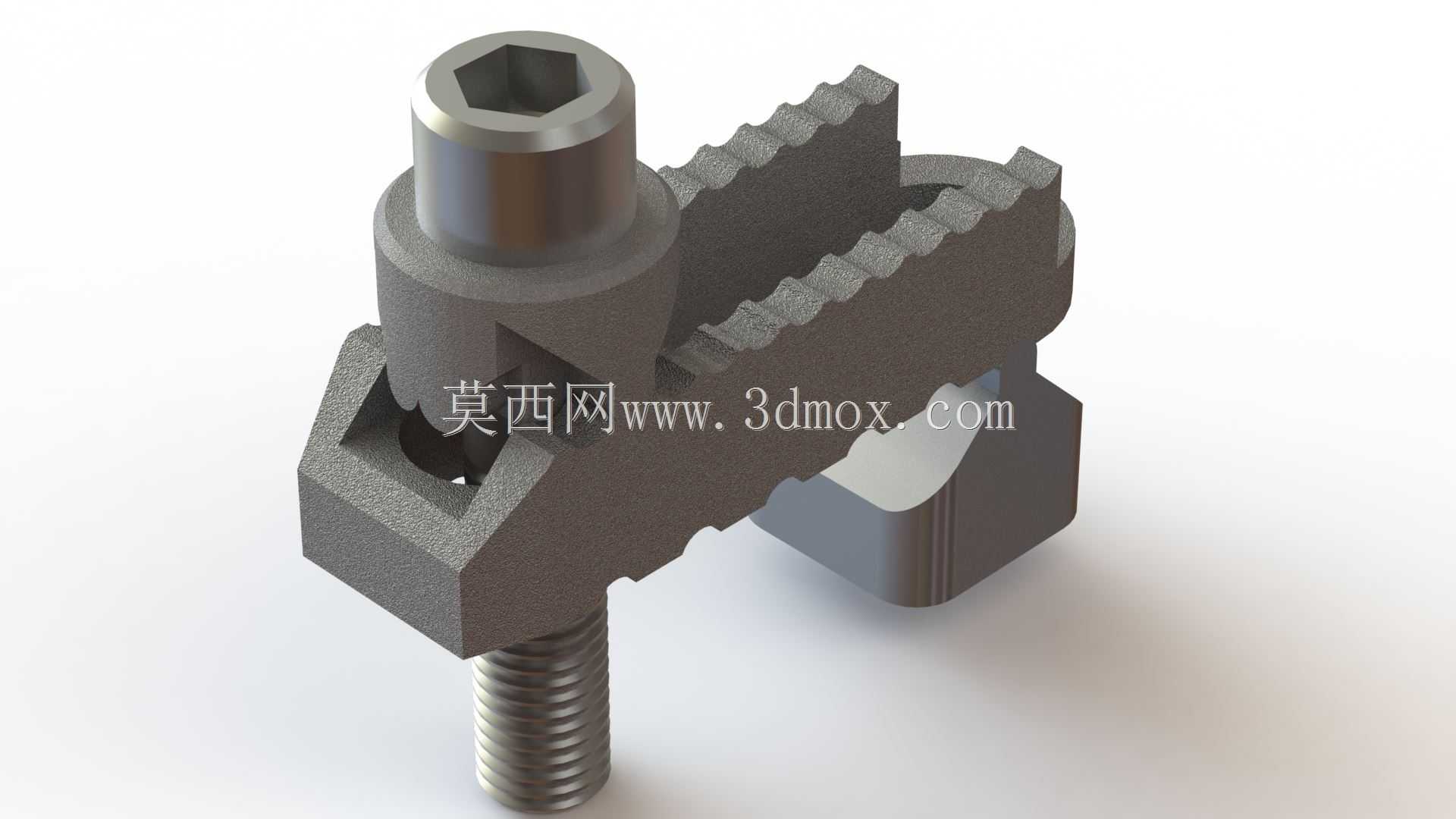

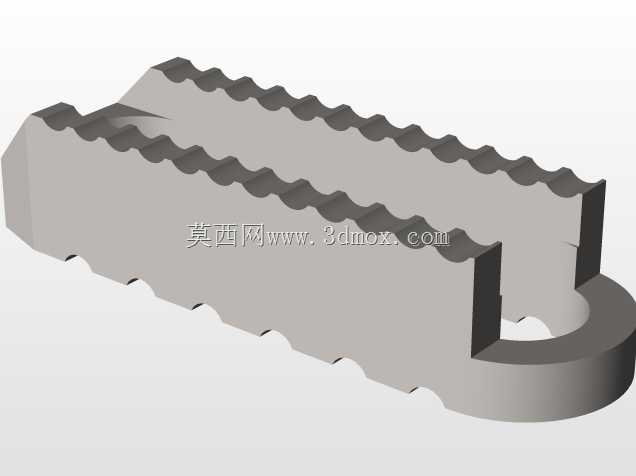

这款夹紧结构主要面向小型机加工工位的工件装夹需求，常见于台式钻床、小型铣床的工作台T型槽配套使用，也可适配焊接工装平台的快速装夹场景，用来固定厚度存在一定差异的异形工件、条状型材或是小型毛坯件，替代传统的平口钳完成窄空间内的夹持作业。从结构设计来看，整体采用分体组合式构型，上部的内六角螺栓作为施力构件，拧紧时可带动夹具体沿螺杆轴向产生下压位移，夹体侧面加工的连续锯齿形咬合面，能在接触工件表面时形成多点嵌合，相比光面夹持结构大幅提升静摩擦力，避免加工过程中工件受切削力作用出现滑移、走位的问题。夹体中部开设的开放式让位槽，可在夹持带凸台、带棱边的工件时避开干涉部位，无需额外加工避让位就能适配非规则轮廓的工件装夹，下部的C型卡座可直接卡入工作台的T型槽内，无需额外配置连接座，安装时只需将卡座对准槽道滑入，调整到对应装夹位置后拧紧上部螺栓即可完成固定，装夹行程可通过螺杆旋入深度自由调整，可适配的工件夹持厚度范围覆盖3mm到25mm区间，整体安装边界尺寸紧凑，横向占用空间不超过40mm，可在工作台面上密集排布，完成多工位同时装夹，适合小零件批量加工时的快速装夹需求。设计过程中特意将夹持受力点做了下沉处理，让夹紧力的作用线尽量贴近工作台面，避免夹持时工件出现翘起、倾覆的问题，锯齿面的齿形角度做了120度的钝角处理，既保证咬合摩擦力，又不会在工件表面留下过深的压痕，对于表面质量要求较高的精加工件也可配合铜垫使用。螺杆采用标准粗牙螺纹，传动效率高，拧紧时的施力手感清晰，普通内六角扳手即可完成操作，无需专用工装，夹体与卡座的配合面做了小间隙滑配，长期使用磨损后也可单独更换配件，降低维护成本。在实际加工场景中，这类夹紧结构常成对使用，分别布置在工件的两个对侧边，相比传统的螺栓压板结构，它不需要在工件上方预留压板的让位空间，刀具走刀时不会与夹紧构件产生干涉，尤其适合工件上表面需要完整走刀加工的工序，比如平面铣削、钻孔、攻丝等作业，能有效减少装夹次数，提升加工效率。
