内螺纹连接黄铜球阀三维结构设计

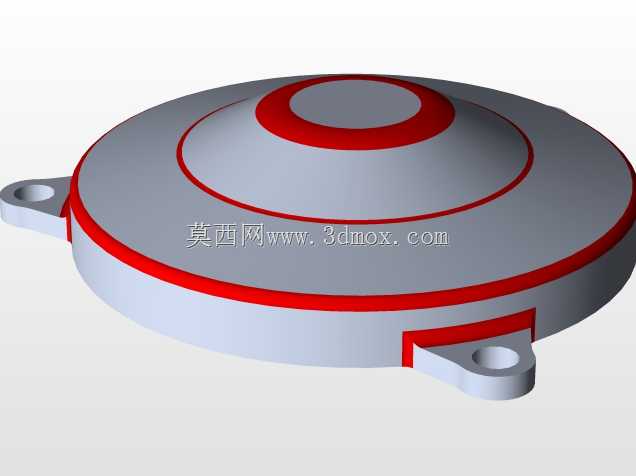

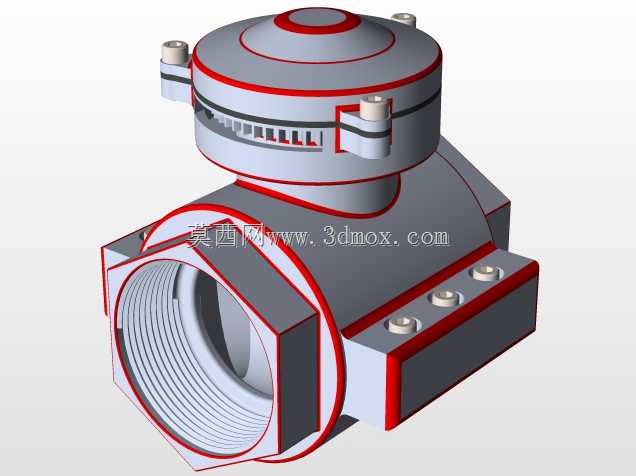

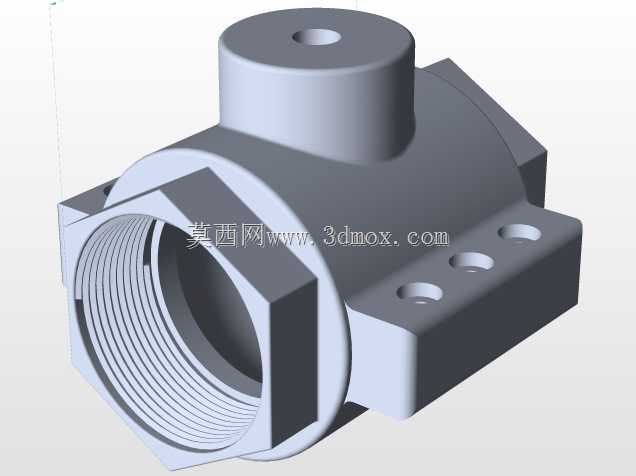

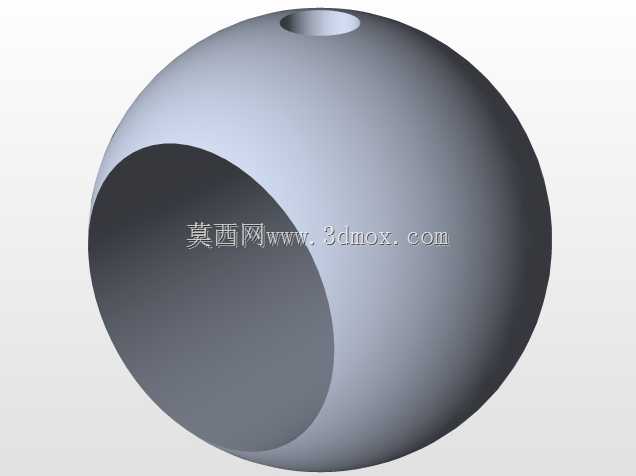

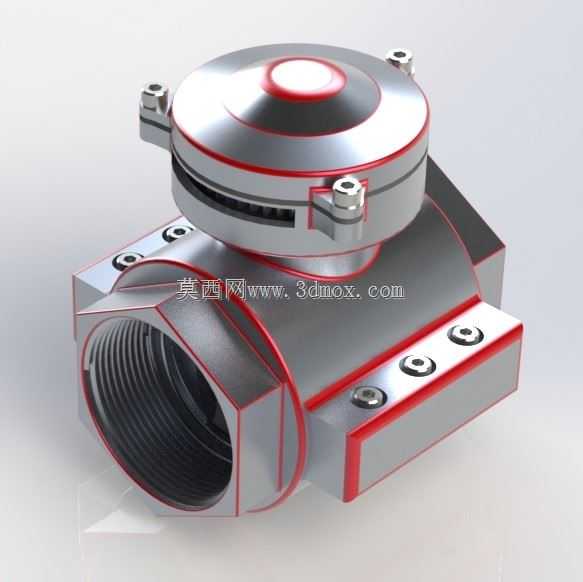

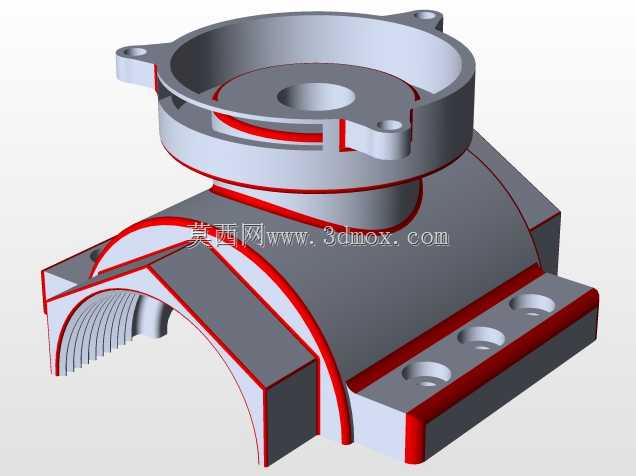

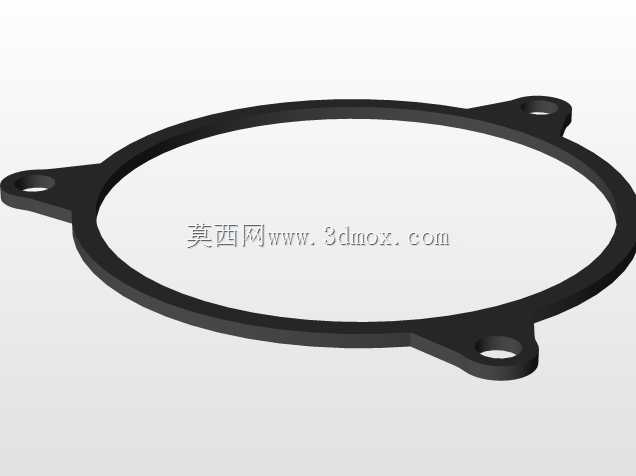

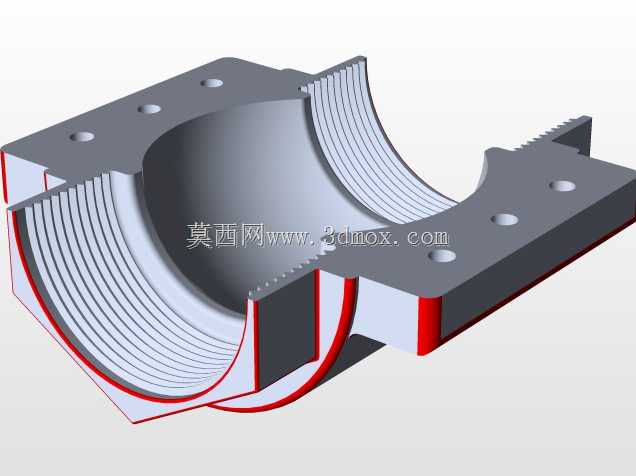

这款黄铜材质的内螺纹球阀，主要面向民用给排水、小型液压回路、低压气动输送、暖通空调支路等对介质截断可靠性有要求的管路场景，日常工况下可快速实现管路通断切换，相比同通径闸阀，启闭行程更短，操作力矩更小，适合安装在操作空间局促的管路节点处。从结构设计逻辑来看，整体采用分体式阀体拼合结构，左右阀体通过周向均布的内六角螺栓实现锁紧，拼合面处预留密封件安装槽位，可根据输送介质特性选配丁腈橡胶、氟橡胶或者紫铜密封垫片，避免介质从阀体拼缝处泄漏。中部的球体采用整圆加工成型，流道为全通径设计，介质流经时不会产生明显的节流压损，也不容易在阀腔内部残留介质杂质，降低长期使用后的结垢卡滞风险。上部的阀盖与阀体之间采用螺栓压合固定，阀杆与球体的连接部位做了防飞出结构设计，即便在阀腔带压状态下误操作松开阀盖压件，阀杆也不会被内部压力顶出造成安全事故。从安装边界来看，两端的内螺纹接口符合常规管螺纹标准，安装时不需要额外搭配转换接头，可直接与同规格的镀锌钢管、紫铜管、PPR外螺纹接头对接，阀体外部的轮廓做了倒角处理，相邻螺栓的安装间距预留了足够的扳手操作空间，现场安装时不需要使用特殊工装，普通活动扳手即可完成全部装配操作。设计过程中特意将螺栓的布置位置避开了介质流道的正对方向，即便长期使用后螺栓出现锈蚀，也不会因为锈屑脱落掉入流道造成球体密封面划伤。阀体外部的加强筋沿着介质流向与螺栓锁紧方向做了交叉布置，在不额外增加阀体壁厚的前提下提升了整体承压能力，可满足常规1.6MPa级别的低压管路使用要求。操作端的阀杆顶部做了标准方头结构，可适配常规的手柄、气动执行器或者电动执行器，后期如果要做管路自动化改造，不需要更换阀体，直接加装执行机构即可实现远程控制。球体与阀座的密封副采用软硬结合的密封形式，低压工况下依靠软质密封件实现零泄漏，高压工况下金属接触面可提供足够的支撑力，避免密封件被高压介质挤压变形失效。
