台式钻床配套十字滑动台钳结构

在小型零件钻削加工场景中，普通台式钻床的工作台仅能完成工件的静态装夹，当需要在同一工件上完成阵列孔、间距孔的加工时，反复松夹找正会大幅降低加工效率，还容易引入装夹定位误差，这款十字滑动台钳正是针对这类加工痛点设计的配套工装。从功能逻辑上看，它整合了平口钳的工件夹持功能与十字滑台的双轴位移能力，无需额外搭建滑台模组，直接装夹在钻床工作台面上即可使用，适配多数常规规格台式钻床的工作台T型槽安装尺寸，安装时通过T型螺栓完成锁紧固定，安装边界不会超出常规台钻工作台的承载范围，不会干涉钻床主轴的上下进给行程。

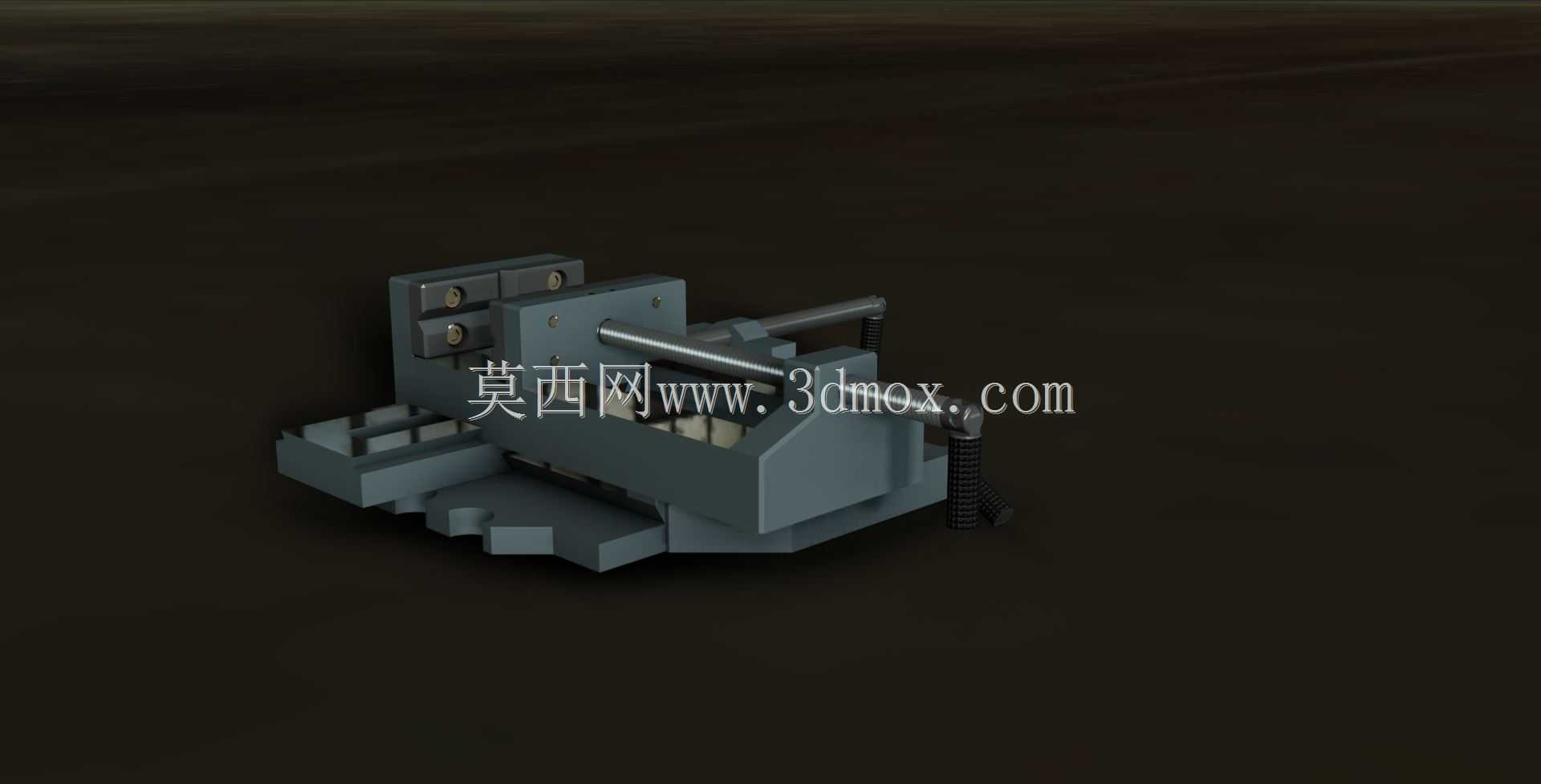

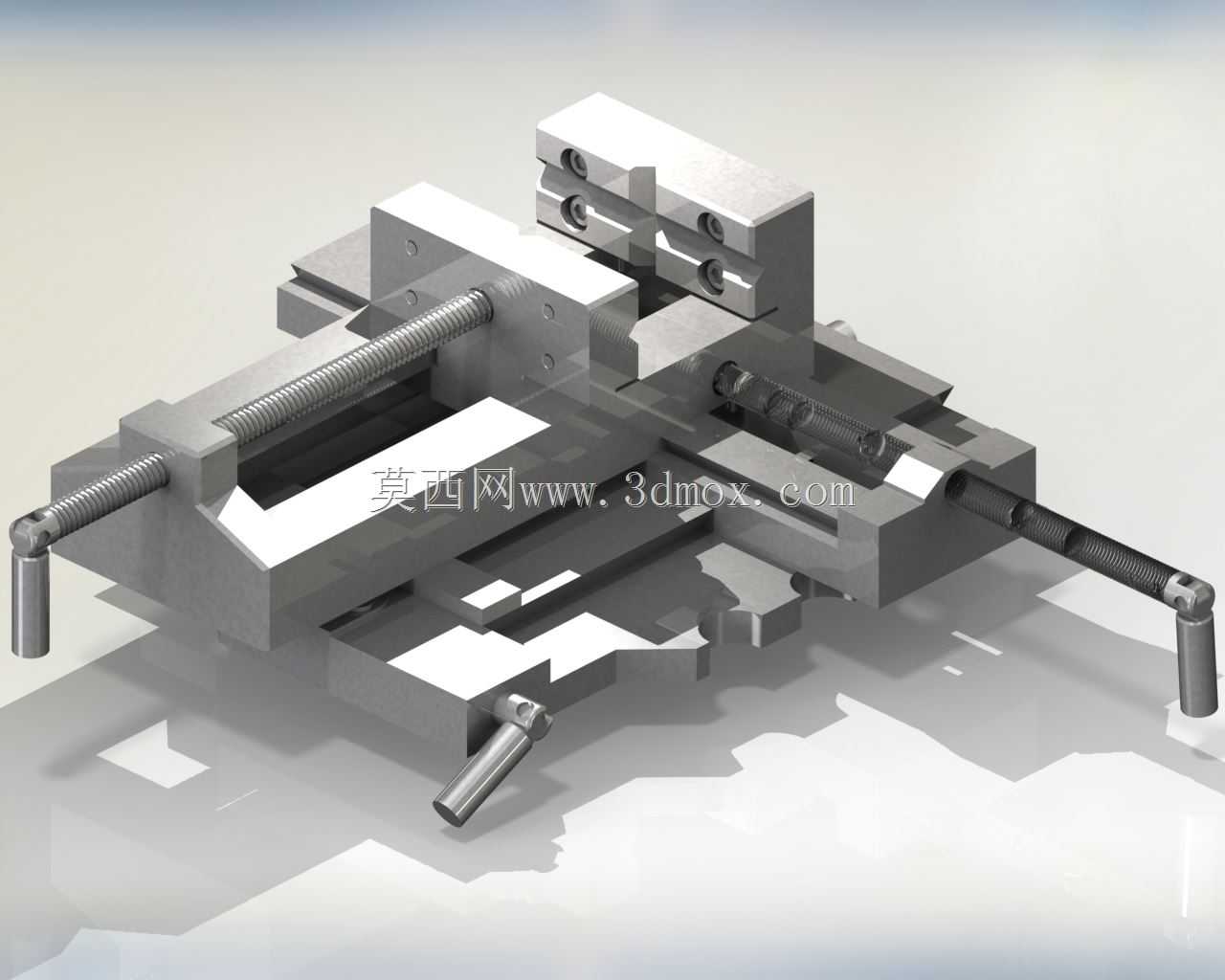

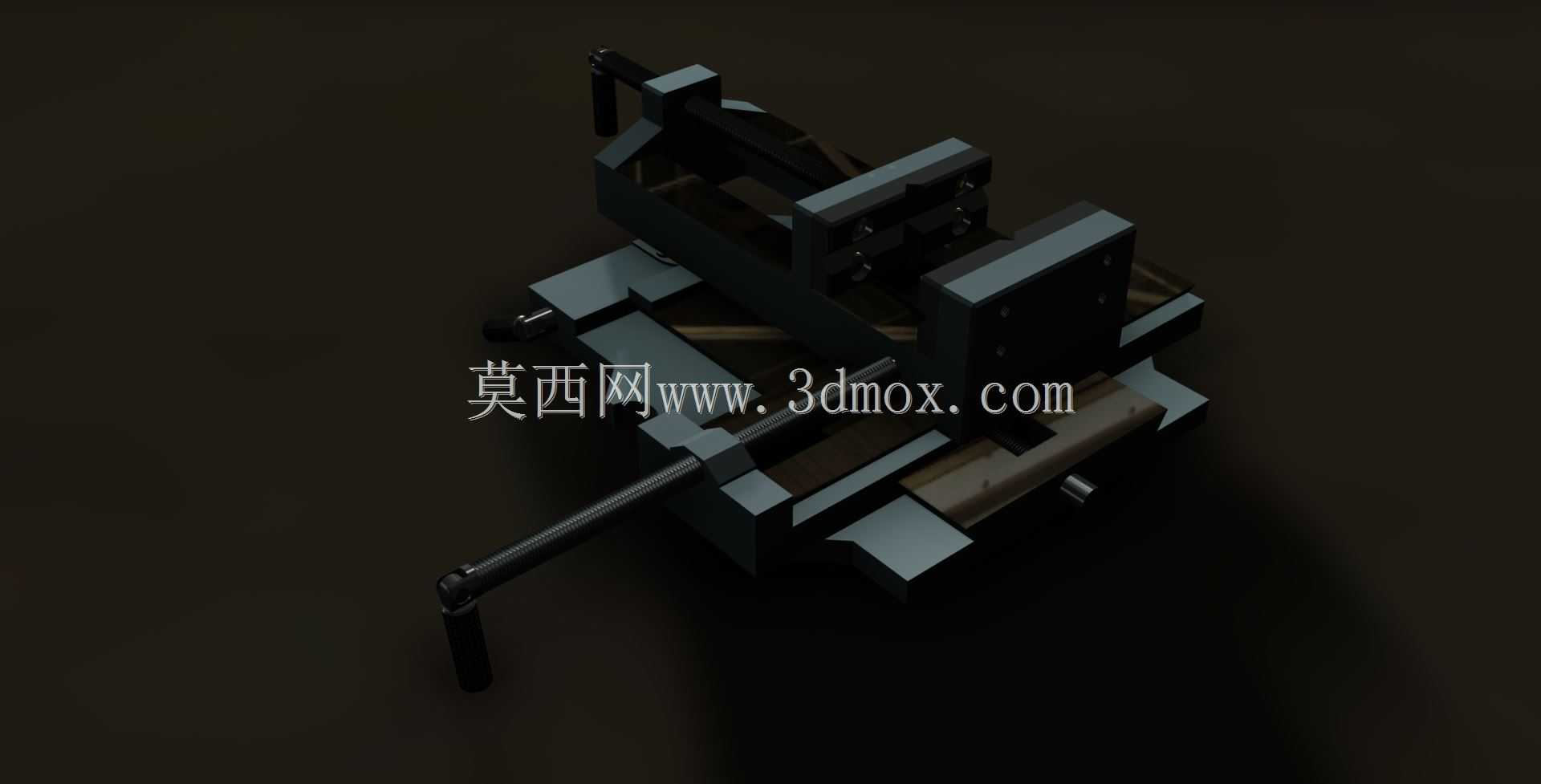

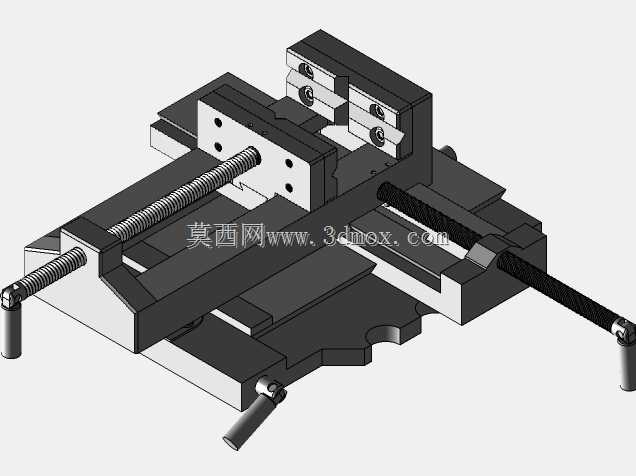

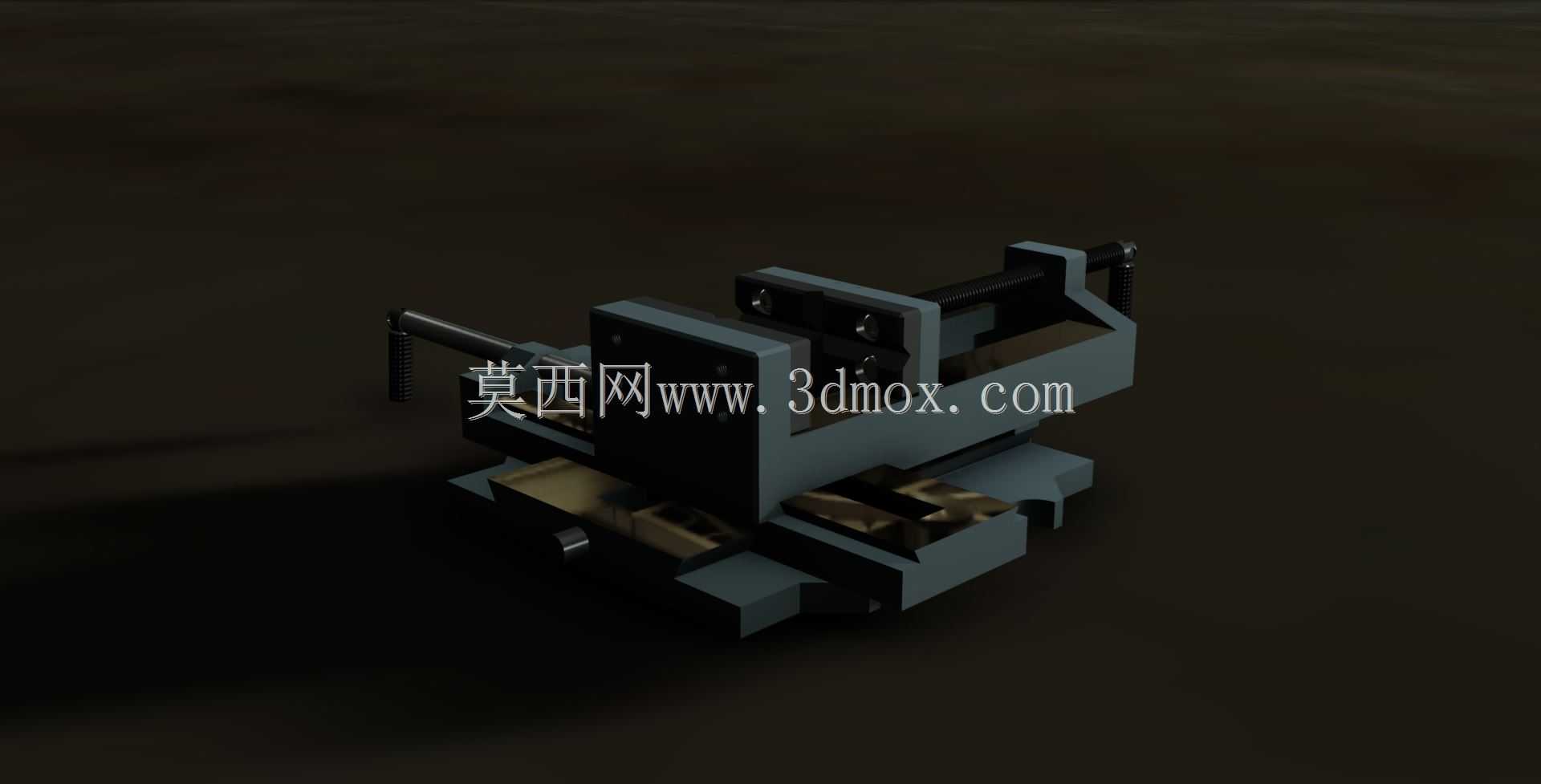

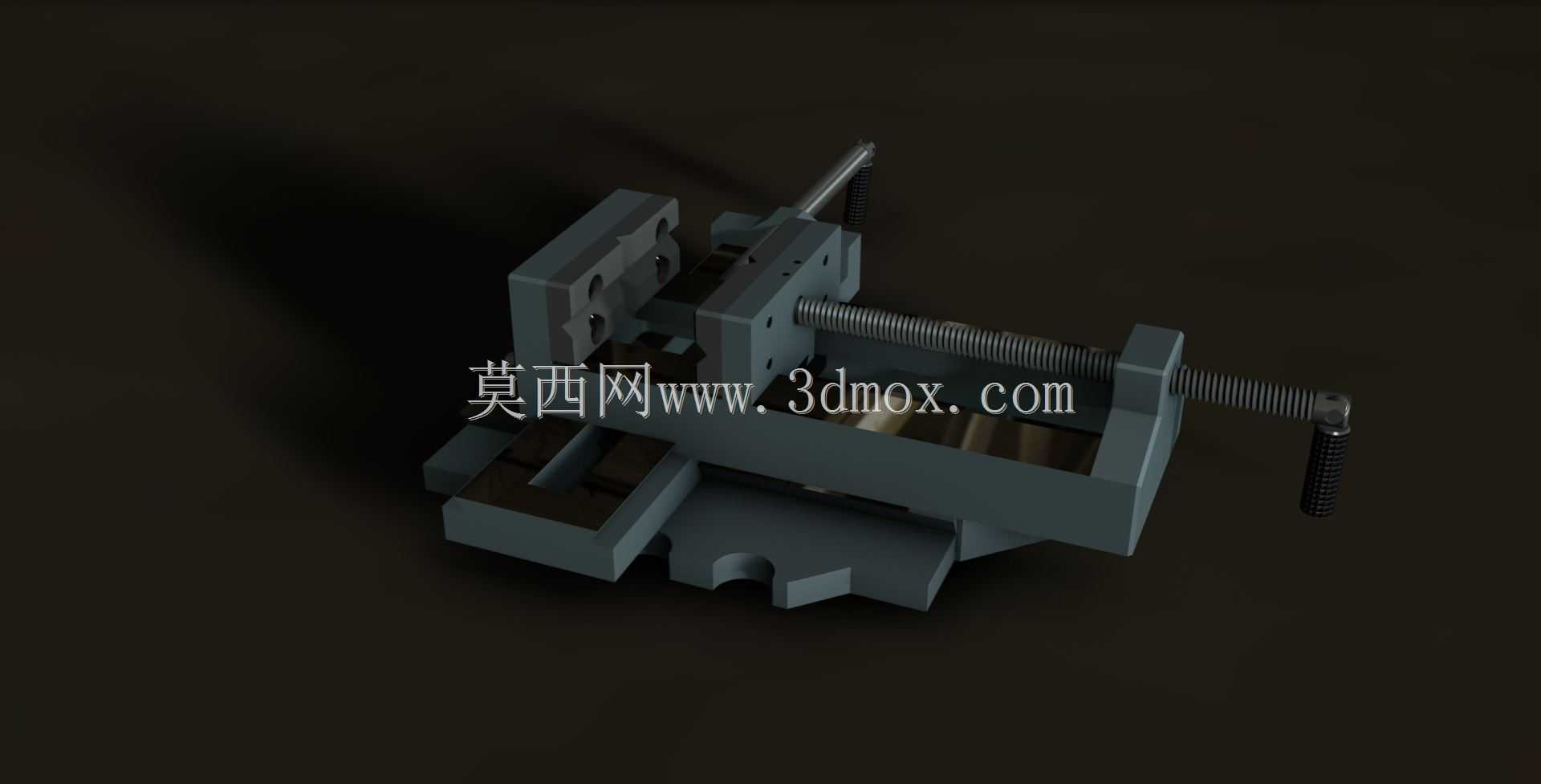

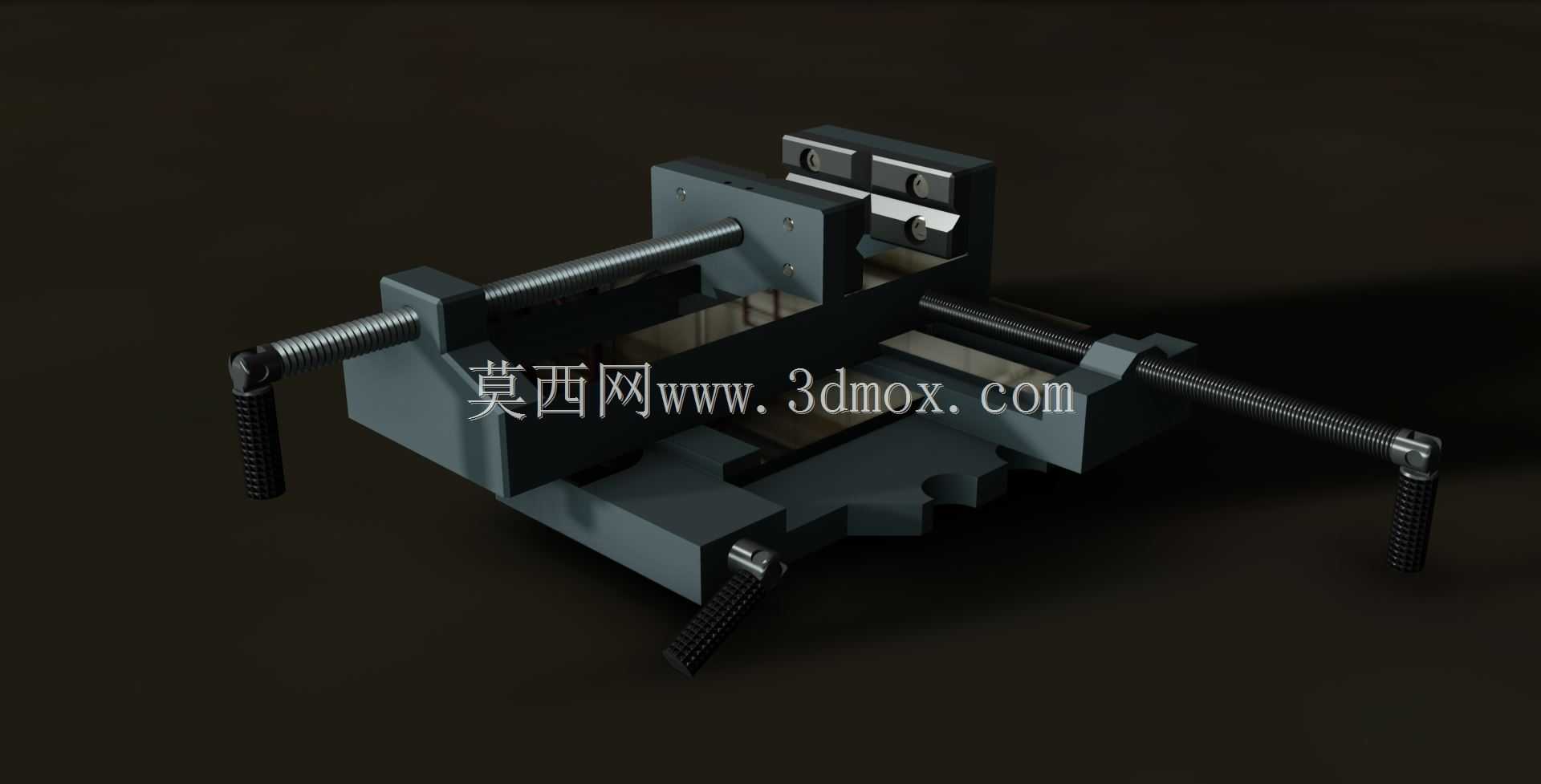

结构设计上，X、Y两个移动方向均采用燕尾槽配合丝杠副的传动结构，手动转动手轮即可带动活动钳身完成对应方向的平稳位移，丝杠的导程经过匹配设计，转动手轮时的进给阻尼适中，既不会因过于顺滑导致位移过冲，也不会因阻尼过大增加操作负担，配合导轨面的间隙调整结构，长期使用出现磨损后可通过镶条调整配合间隙，保证位移精度不出现明显衰减。钳口部分采用标准平口钳的夹持结构，固定钳身与活动钳身的钳口面做了防滑处理，可加持不同形状的小型工件，夹持行程覆盖常规小零件的加工装夹需求，针对异形件还可更换软钳口完成定制化装夹。

实际应用中，操作人员完成一次装夹后，仅需转动两个方向的手轮调整工件位置，即可完成不同坐标点位的钻削加工，无需反复松开工件重新找正，尤其适合小型五金零件、塑料件、铝件的小批量钻孔、扩孔、铰孔工序，相比传统平口钳装夹，可将多孔加工的辅助装夹时间压缩六成以上，同时能更好保证孔位之间的位置精度。设计过程中充分考虑了小型台钻的工作台承重，整体结构采用紧凑化设计，在保证结构刚性满足钻削切削力承载要求的前提下，尽可能压缩整体体积与自重，避免给钻床工作台带来额外负载，底座的安装孔位做了长槽设计，可适配不同孔距的工作台安装需求，无需对原有钻床工作台做二次改造即可直接装配使用。滑台的移动行程经过合理匹配，覆盖小型零件加工的常用位移范围，不会出现行程冗余导致的结构浪费，也不会因行程不足限制加工场景，手轮的安装位置做了人体工学优化，操作人员站在钻床操作位即可轻松触达两个方向的调节手轮，操作过程中无需频繁变换站位，进一步提升加工操作的流畅度。
